Nussbaum SMART LIFT 2.30 Originalbetriebsanleitung Seite 173

OPI_SMART LIFT 2.30 SL-2.35 SL-2.40 SL_V4.6_DE-EN-FR-ES-IT
Graisser le trou
supérieur
Graisser le trou
inférieur

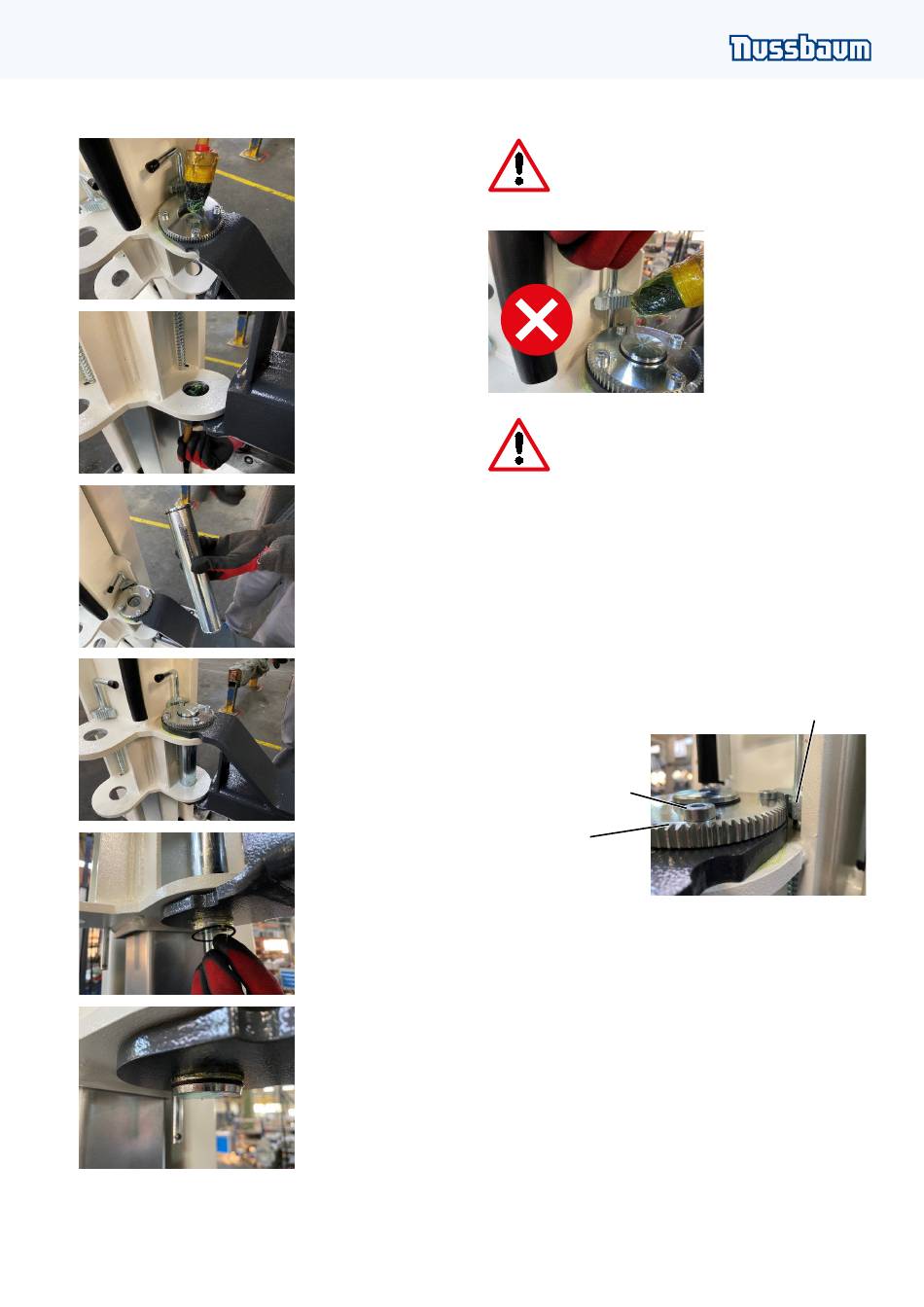

8.3.2 Vérification de la fonction de sécurité
Boulon avec circlip
Après le montage des bras porteurs, il faut vérifier la fonc-
supérieur
tion d'encliquetage.
Les dents du segment denté et de la rondelle dentée
doivent s'enclencher facilement, le segment denté doit
s'engager complètement dans la rondelle dentée (voir il-
lustration).
Accrocher les bou-
lons
Vis de rondelle à dents
(4 x M8)
Rondelle à
dents
Mettre le circlip en
bas
Remarque 1: Pour des raisons techniques, il peut arri-
ver qu'une dent du segment denté repose sur la rondelle
dentée lors du blocage et que la sécurité du bras articulé
ne soit donc pas verrouillée. Un léger mouvement horizon-
tal du bras porteur doit alors enclencher le verrouillage.
Remarque 2: Le blocage est réglé et vérifié en usine
lors de l'assemblage final.
Sécurité inférieure
Si, lors du montage du bras porteur, le verrouillage ne
du symbole de
s'enclenche que difficilement, il peut être réajusté sur place
support
par un spécialiste. Pour cela, il faut d'abord desserrer les
quatre vis de la rondelle dentée. Le faible jeu existant entre
la rondelle dentée et les symboles du bras porteur suffit gé-
né-ralement à augmenter l'écart entre les dents et à rendre
le verrouillage plus souple. Ensuite, il faut fixer à nouveau
les vis de la rondelle dentée et les serrer avec un couple de
25 Nm.
L'axe du bras porteur doit être sé-
curisé des deux côtés, sinon il n'y
a pas de liaison fiable entre le cha-
riot de levage et le bras porteur.
ATTENTION : NE PAS graisser les
dents du disque denté et du seg-
ment denté !
De la saleté pourrait s'incruster
dans la graisse et influêencer le
fonctionnement du dispositif d'arrêt.
Segment de dent
(barre de traction)
173
