8.2
Vor dem einbau
• Vor dem Anschluss des Ventils auf fluchtende Rohrleitungen achten.
• Durchflussrichtung ist beliebig.
8.2.1 einbaulage allgemein
einbau für selbstentleerung des gehäuses
Die Sicherstellung der Selbstentleerung liegt in der Verant-
wortung des Installateurs und Betreibers.
einbau für leckagedetektion
Eine der Bohrungen (im Antriebssockel) zur Überwachung
der Leckage muss am tiefsten Punkt sein.
8.2.2 einbaulage 2/2-Wege-Ventile
• Die Einbaulage des handbetätigten Membranventils ist beliebig.
Um die Selbstentleerung zu gewährleisten:
→
Gehäuse um den Winkel α = 10° bis 40° geneigt zur Horizon-
talen einbauen (siehe „Bild 6").
Bei Schmiede- und Gussgehäusen ist hierfür eine Markierung
angebracht, welche nach oben zeigen muss (12 Uhr-Stellung,
siehe „Bild 7").
→
Zur Leitungsachse einen Neigungswinkel von 1° ... 5° einhalten.
→
Eine der Bohrungen (im Antriebssockel) zur Überwachung der
Leckage muss am tiefsten Punkt sein.
36

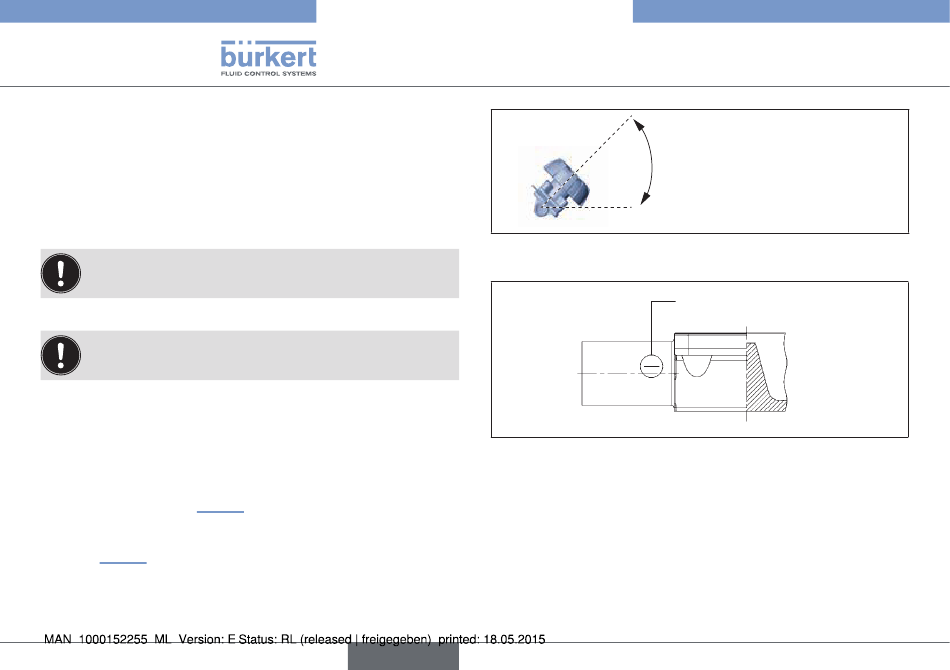

Bild 6:
Bild 7:
deutsch
Typ 3232, 3233, 3233 K, 3234,
3235, 3239
Montage
α
Winkel α: 10° bis 40°
Neigung zur Leitungsachse 1° bis 5°
Einbaulage zur Selbstentleerung des Gehäuses
Markierung für
Selbstentleerungswinkel
Markierung für die korrekte Einbaulage
