Corps

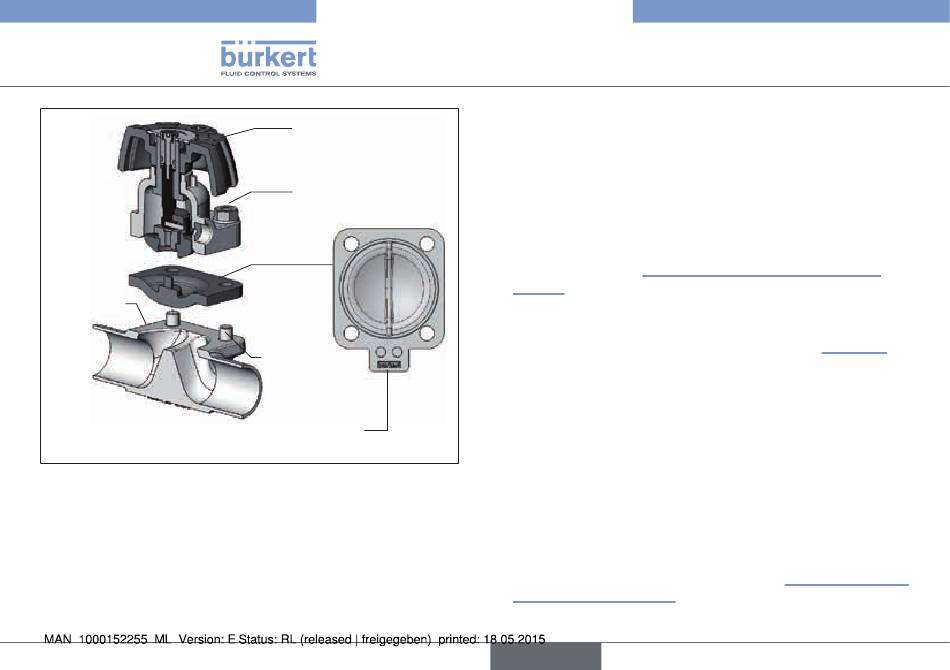

Fig. 11 : Replacement de la membrane
64
Actionneur manuel
4 vis de fixation
Membrane
4 vis de fixation
Languettes de repère
pour le sens de débit
Type 3232, 3233, 3233 K, 3234,
Maintenance
remplacement de la membrane
Procédure :
→
Serrer le corps de la vanne dans un dispositif de maintien (néces-
saire uniquement si la vanne n'est pas encore montée).
→
Desserrer les vis de fixation en croix et retirer l'actionneur avec la
membrane du corps.
→
Déclipser ou dévisser l'ancienne membrane. En cas de fixation
avec fermeture à baïonnette, desserrer la membrane en la
tournant de 90° (voir « Tab. 10 : Types de fixation pour mem-
branes »).
→
Tourner le volant dans le sens des aiguilles d'une montre
jusqu'en butée (position de fermeture).
→
Monter une membrane neuve sur l'actionneur (voir « Tab. 10 »).
→
Tourner le volant dans le sens contraire des aiguilles d'une
montre jusqu'en butée (position d'ouverture).
→
Aligner la membrane.
respecter les languettes de repère pour le sens de débit !
→
Remettre l'actionneur en place sur le corps.
→
Serrer légèrement les vis de fixation en croix jusqu'à ce que la
membrane soit en contact entre le corps et l'actionneur.
ne pas encore serrer les vis à fond.
→
Activer une fois la vanne à membrane pour que la membrane soit
bien en place.
→
La vanne étant en position d'ouverture, serrer les vis de fixation
au couple autorisé (voir tableaux au chapitre « 10.2.1 Couples de
serrage pour membranes »).
→
Contrôler une nouvelle fois le couple de serrage des vis.
