Gehäuse

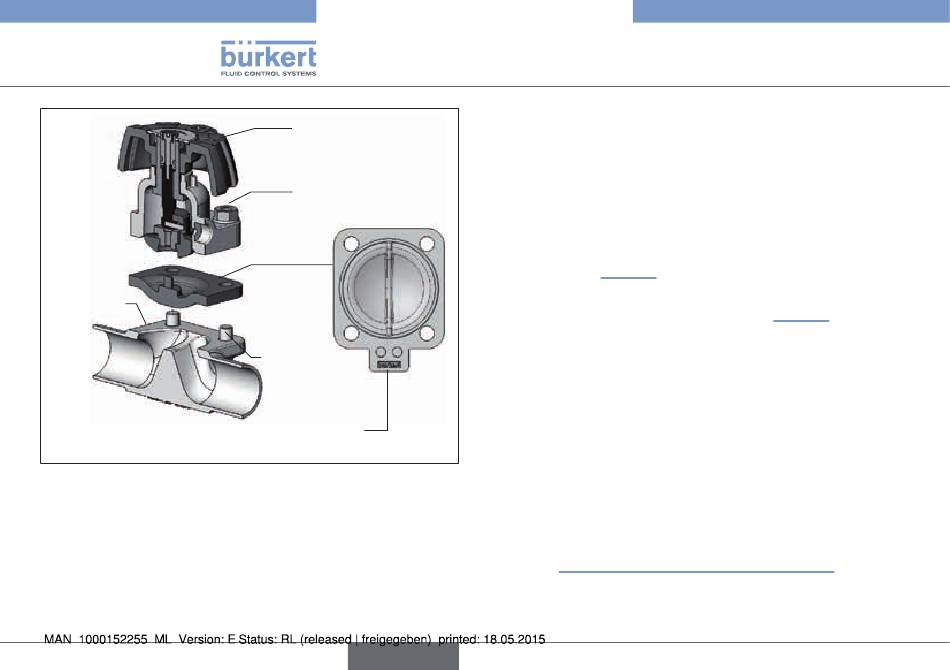

Bild 11: Austausch der Membran
42
Handantrieb
4 Befestigungsmuttern
Membran
4 Befestigungs-
schrauben
Markierungslappen für
Durchflussrichtung
deutsch
Typ 3232, 3233, 3233 K, 3234,
3235, 3239
Instandhaltung
austausch der membran
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (gilt nur für noch
nicht eingebaute Ventile).
→
Befestigungsschrauben über Kreuz lösen und Antrieb mit Membran
vom Gehäuse abnehmen.
→
Alte Membran ausknöpfen oder ausschrauben. Bei Befestigung
mit Bajonettverschluss die Membran durch Drehen um 90° lösen
(siehe Tabelle „Tab. 11").
→
Handrad im Uhrzeigersinn bis zum Anschlag drehen (Stellung ZU).
→
Neue Membran in Antrieb einbauen (siehe „Tab. 11").
→
Handrad gegen den Uhrzeigersinn bis zum Anschlag drehen
(Stellung AUF).
→
Membran ausrichten.
markierungslappen für durchflussrichtung beachten!
→
Antrieb wieder auf das Gehäuse setzen.
→
Die Befestigungsschrauben über Kreuz leicht anziehen, bis die
Membran zwischen Gehäuse und Antrieb anliegt.
schrauben noch nicht festziehen.
→
Das Membranventil einmal betätigen, damit die Membran richtig
anliegt.
→
Die Befestigungsschrauben in geöffneter Stellung des Ventils bis
zum zulässigen Anziehdrehmoment anziehen (siehe Tabellen im
Kapitel „10.2.1 Anziehdrehmomente für Membranen").
→
Das Anziehdrehmoment der Schrauben nochmals überprüfen.
