Installation des AXP-100R OHNE Backplate

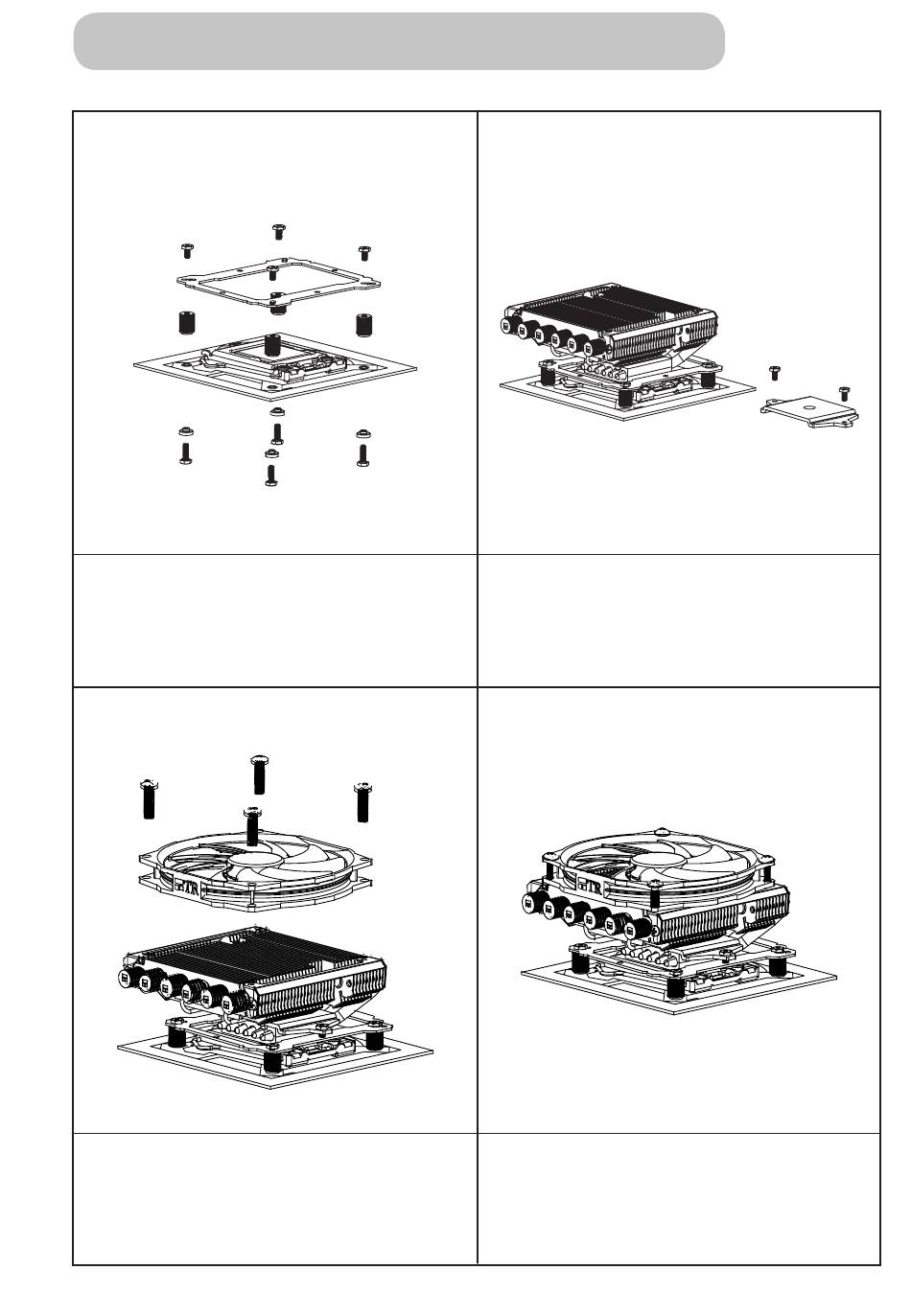

Schritt 1:
Führen Sie die M3L10 Schrauben durch die kleinen
Unterlegscheiben für Intel Systeme und von unten durch
das Mainboard. Schrauben Sie die Adapterschrauben
von oben auf die M3L10 Schrauben. Legen Sie den
Montagerahmen nun auf die Adapterschrauben und
befestigen diesen mit den vier M3L6 Schrauben.
Schritt 3:
Legen Sie den TY-100R Lüfter auf den Kühlkörper und
fixieren ihn mit den vier M3L17 Schrauben, die Sie
durch die Montagelöcher im Lüfterrahmen drehen.
The Ultimate Cooling Solutions!
Schritt 2:
Tragen Sie eine haudünne und gleichmäßige Schicht
der Wärneleitpaste auf die Unterseite des Kühlers und
auf die CPU auf. Führen Sie jetzt die Befestigungsplatte
durch den Kühler und verschrauben diese mit zwei
M3L6 Schrauben.
Schritt 4:
Verbinden Sie den Lüfterstecker mit dem CPU PWM
Lüfteranschluss auf dem Mainboard.Die Installation ist
nun abgeschlossen.
