安装方式 :

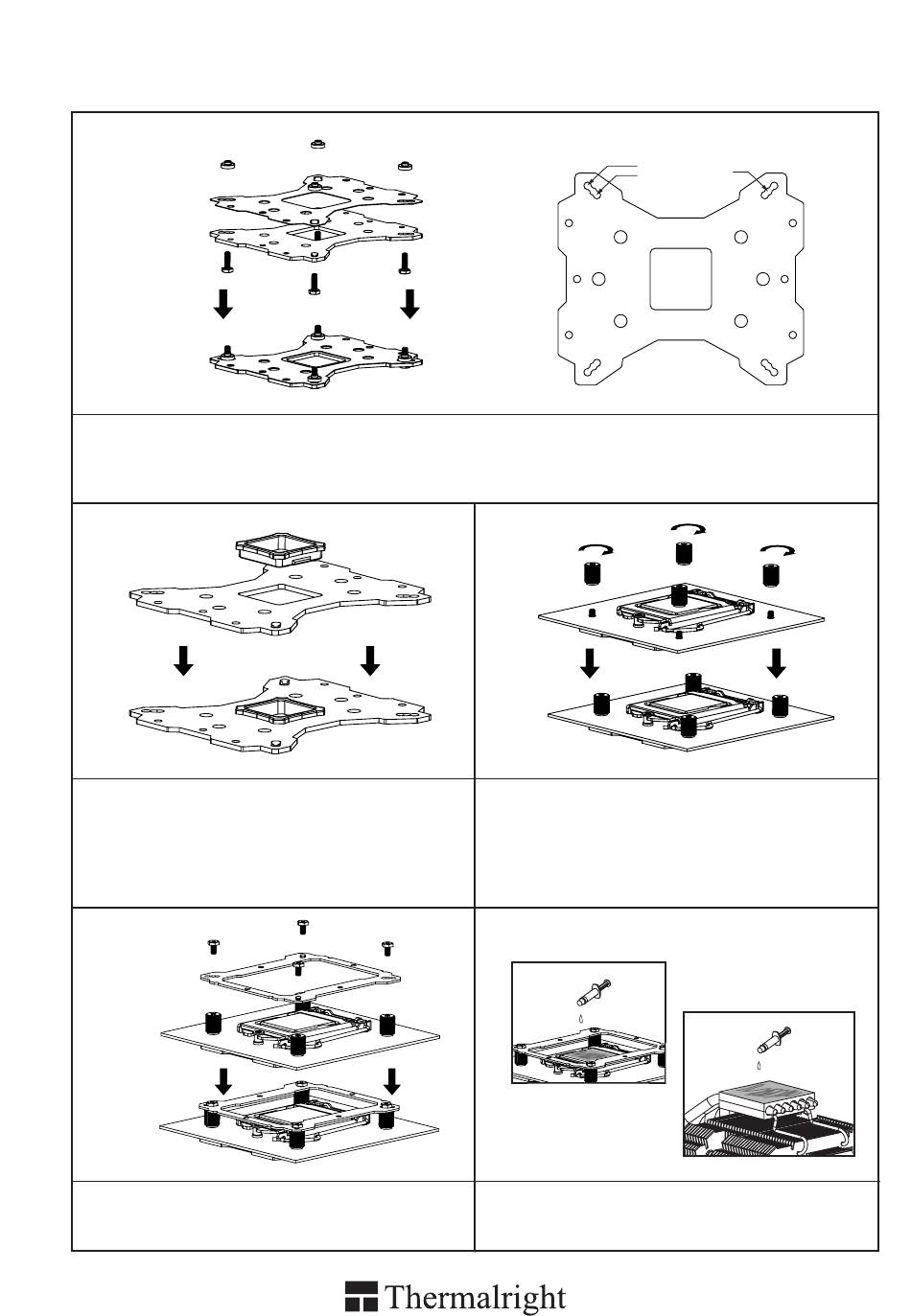

Step 1:
Step1: 背盖安装
依照您的处理器类型 (775/1150/1151/1155/1156/1366) 选择对应于背板的孔位，将四根 M3 L10 螺
丝穿过背板与 Mylar 后套上 Intel 用垫圈 ( 小 )。
Step 2:
Step 2 : 背盖安装 ( 仅适用于 Socket 775)
注意 : 当您安装于 775 主板时，请先将 775 用背
盖安装于背板上。
Step 4:
Step 4 : 将多孔扣具放上手转螺丝上，将四个
M3 L6 螺丝转上孔具对应孔位。
39
1366
775
Step 3:
Step 3 : 将背板安装于主板上，穿过主板的四个螺
丝孔位后 , 将四个手转螺丝套上螺丝。
Step 5:
Step 5 : 涂抹导热膏于散热器铜底处以及 CPU
铁盖上。
115x
