安裝方式 :

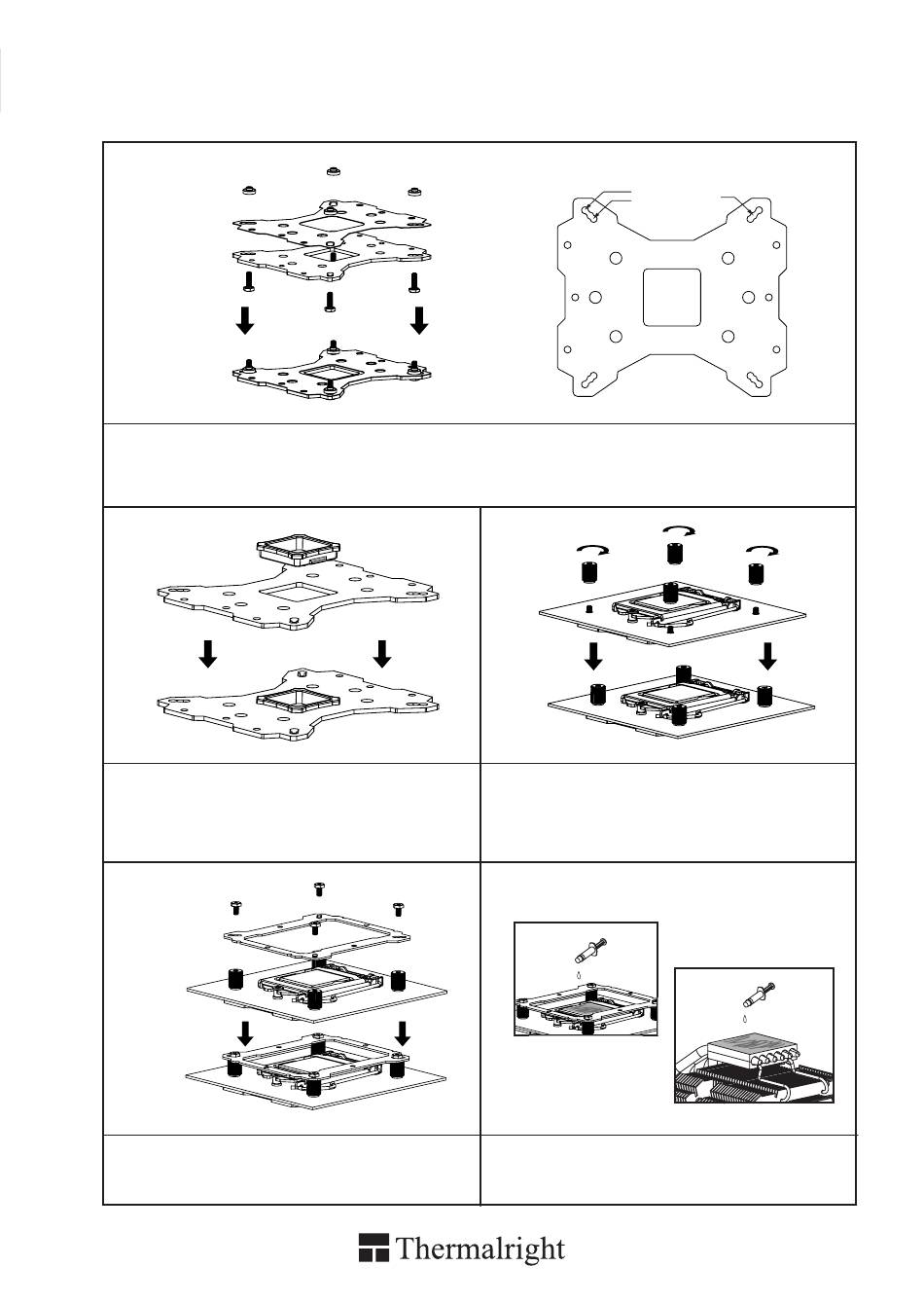

Step 1:
Step1: 背蓋安裝
依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位， 將四根 M3 L10
螺絲穿過背板與 Mylar 後套上 Intel 用墊圈 ( 小 )。
Step 2:
Step 2 : 背蓋安裝 ( 僅適用於 Socket 775)
注意 : 當您安裝於 775 主機板時，請先將 775 用
背蓋安裝於背板上。
Step 4:
Step 4 : 將多孔扣具放上手轉螺絲上，將四個
M3 L6 螺絲轉上孔具對應孔位。
27
1366
775
Step 3:
Step 3 : 將背板安裝於主機板上，穿過主機板的四
個螺絲孔位後，將四個手轉螺絲套上螺絲。
Step 5:
Step 5 : 塗抹導熱膏於散熱器銅底處以及 CPU
鐵蓋上。
115x
