Thermalright True Spirit140
Thermalright True Spirit140
Intel 775/1155/1156/1366/2011*

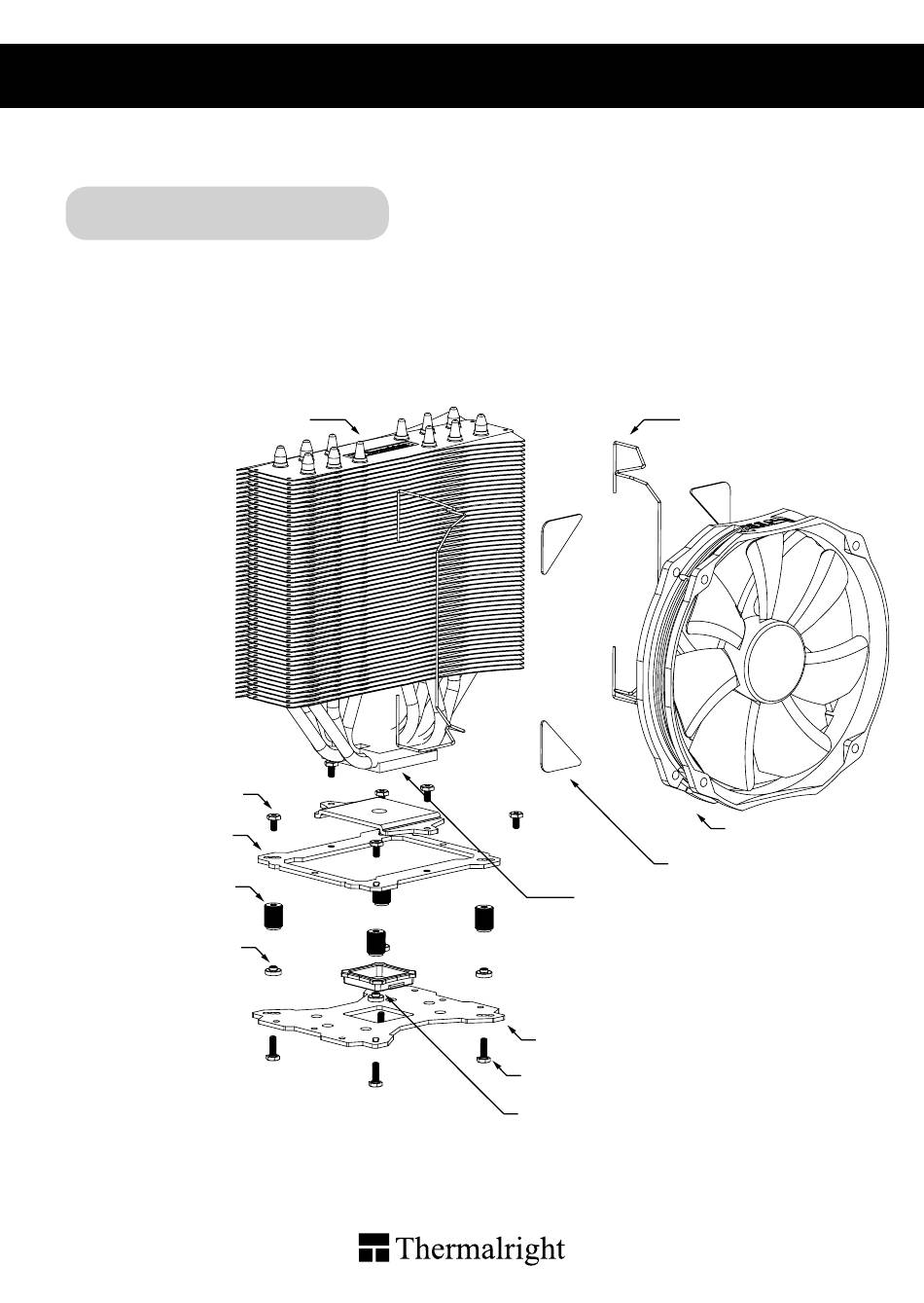

Explosionszeichnung
Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte
Montagehinweise auf der Webseite www.thermalright.com verfügbar sind.
TS140 Kühlkörper
M3 L6 Schraube
Montagerahmen
Rändelschraube
Intel Unterlegscheibe
(klein)
9
*mit separatem LGA2011 Retention Kit
14cm Lüfterklammer
Antivibrationsstreifen
Befestigungsplatte
Metall Backplate
M3 L10 Schraube
Backplateeinsatz
TY140 Lüfter
Werbung
Verwandte Anleitungen für Thermalright True Spirit140
Inhaltszusammenfassung für Thermalright True Spirit140
- Seite 1 Thermalright True Spirit140 Intel 775/1155/1156/1366/2011* *mit separatem LGA2011 Retention Kit Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. TS140 Kühlkörper 14cm Lüfterklammer M3 L6 Schraube TY140 Lüfter Montagerahmen Antivibrationsstreifen Rändelschraube...
- Seite 2 TS140 Kühlkörper ×1 Montagerahmen ×1 Metall Backplate ×1 Befestigungsplatte ×1 Rändelschraube ×4 M3 L6 Schraube ×4 14cm Lüfterklammer Intel Unterlegscheibe M3 L10 Schraube ×6 ×4 (klein) ×4 Anti-Vibrationspad ×8 Backplateeinsatz ×1 Wärmeleitpaste ×1 TY140 Lüfter ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 3 Thermalright True Spirit140 Installationsanleitung: Schritt 1: Nehmen Sie den TS140 Kühler aus dem Karton. Um die Montage zu erleichtern, entfernen Sie den TY-140 Lüfter vom Kühler, indem Sie die Lüfterklammern nach oben ziehen. Belassen Sie die Lüfterklammern jedoch am Kühlkörper. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den 4 Ecken des Kühlkörpers an.
- Seite 4 Lüfterstecker auf den CPU PWM Lüfteranschluss und befestigen Sie diesen mit den 12/14 cm Ihres Mainboards. Lüfterklammern indem Sie diese nach oben Die Installation ist nun abgeschlossen. ziehen und deren vier Ecken in den vier Montagelöchern des TY-140 einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 5: Explosionszeichnung
Thermalright True Spirit140 Thermalright True Spirit140 AM2/AM2+/AM3 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühleraktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. TS140 Kühlkörper 12 cm Lüfterklammer M3 L6 Schraube TY140 Lüfter Montagerahmen Antivibrationsstreifen Rändelschraube Befestigungsplatte AMD Unterlegscheibe (groß) - Seite 6 Lüfterstecker auf den CPU PWM Lüfteranschluss und befestigen Sie diesen mit den 12/14 cm Ihres Mainboards. Lüfterklammern indem Sie diese nach oben Die Installation ist nun abgeschlossen. ziehen und deren vier Ecken in den vier Montagelöchern des TY-140 einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
