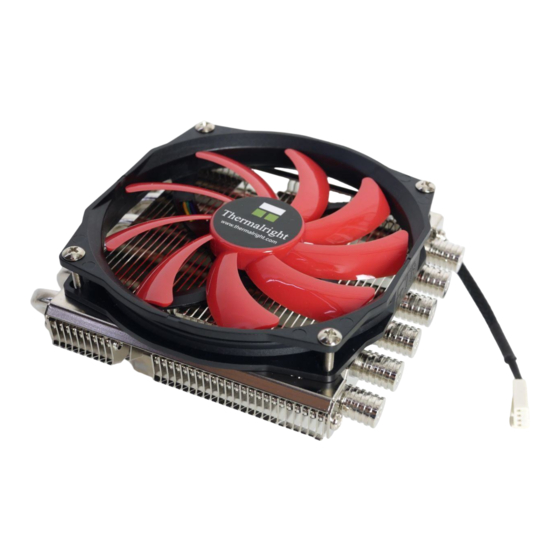

Thermalright AXP-100RH Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Thermalright Anleitungen
  4. PC-Komponenten
  5. AXP-100RH
  6. Bedienungsanleitung

Thermalright AXP-100RH Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AXP-100RH:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Inhaltsverzeichnis

Thermalright
AXP-100RH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thermalright AXP-100RH

Inhaltszusammenfassung für Thermalright AXP-100RH

  • Seite 1 Thermalright AXP-100RH...
  • Seite 3 Assembly Package AXP-100RH × 4 × 1 × 4 × 1 × 7 × 4 × 5 × 4 × 5 × 5 × 5 × 1 × 1 × 1 × 1 × 1...

  • Seite 4: Exploded View

    Intel 775/1150/1151/1155/1156/1366 AXP-100RH Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-100R Fan Heatsink Body M3 L6 Screw Anchoring Mount Screw Nut Intel Washer (small) Mylar Metal Back Plate...
  • Seite 5 Screw Pillars x4 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-100R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 6: Installation Instructions

    Installation Instructions: Step 1: 1366 115x Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar f lm from bottom towards top.And then place the Metal Back Plate on the table.
  • Seite 7 Place the included TY-100R Fan onto the Heatsink Body. And then secure it by scewing on the four M3L17 Screws, though the fan’s mounting hole. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 8 Intel 2011/2011-3/2066 AXP-100RH Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-100R Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate LGA 2011 Type B Screw Pillars...
  • Seite 9 Screw Pillars x4 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-100R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 10 Installation Instructions: Step 1: Step 1 : Screw Pillar Installation Screw on the four LGA2011 Type B Screw Pillars into the Heatsink studs on the ILM Assembly Frame around the processor socket. Step 2: Step 2 : Anchoring Mount Installation Place the Anchoring Mount onto the four LGA2011 Type B Screw Pillars, secure it by tightening it with 4 M3L6 Screws.
  • Seite 11 AXP-100RH Step 4: Step 4 : Mounting Plate Installation. Place the Heatsink Body on top of the CPU. Make the Mounting Plate go through the Heatsink Body. Then use the two M3L6 screws to secure the Mounting Plate. (Screwdriver goes through holes on fins)
  • Seite 12 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-100RH Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-100R Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate Screw Nut AMD Washer (big) Mylar Metal Back Plate...
  • Seite 13 Screw Pillars x4 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-100R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 14 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
  • Seite 15 Place the included TY-100R Fan onto the Heatsink Body. And then secure it by scewing on the four M3L17 Screws, though the fan’s mounting hole. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 16: Explosionszeichnung

    Intel 775/1150/1151/1155/1156/1366 AXP-100RH Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Rändelschraube Intel Unterlegscheibe (klein) Leitschutzfolie Multi Plattform Backplate...
  • Seite 17 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein) ×4 (groß) ×4 Chill Factro III Backplateeinsatz ×1 TY-100R Lüfter ×1 Wärmeleitpaste ×1 M3 L4 Schraube ×5 M3 L17 Schraube ×5 M3 L28 Schraube×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 18 Installationsanleitung: Step 1: 1366 115x Achten Sie auf die für die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Seite 19 Legen Sie den mitgelieferten TY-100R Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Step 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 20 Intel 2011/2011-3/2066 AXP-100RH Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte LGA2011 Type B Adapterschraube...
  • Seite 21 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein) ×4 (groß) ×4 Chill Factro III Backplateeinsatz ×1 TY-100R Lüfter ×1 Wärmeleitpaste ×1 M3 L4 Schraube ×5 M3 L17 Schraube ×5 M3 L28 Schraube×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 22 Installationsanleitung:: Step 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Step 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben. Step 3: Tragen Sie eine hauchdünne Schicht Chill Factro III Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf.
  • Seite 23 AXP-100RH Step 4: Platzieren Sie den Kühlkörper auf der CPU. Führen Sie die Befestigungsplatte durch den Kühlkörper. Dann verwenden Sie die zwei M3L6 Schrauben, um die Befestigungsplatte zu fixieren. Step 5: Legen Sie den mitgelieferten TY-100R Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest.
  • Seite 24 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-100RH Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com vorhanden sind. M3 L17 Schraube TY-100R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe (groß) Leitschutzfolie Multi Plattform Backplate...
  • Seite 25 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein) ×4 (groß) ×4 Chill Factro III Backplateeinsatz ×1 TY-100R Lüfter ×1 Wärmeleitpaste ×1 M3 L4 Schraube ×5 M3 L17 Schraube ×5 M3 L28 Schraube×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 26 Installationsanleitung: Step 1: Achten Sie auf die für den AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde.
  • Seite 27 Legen Sie den mitgelieferten TY-100R Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Step 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 28 Intel 775/1150/1151/1155/1156/1366 AXP-100RH 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-100R 風扇 AXP-100R 本體 M3 L6 螺絲 壓板 多孔扣具 手轉螺絲 Intel 墊圈 ( 小 ) Mylar 背板 M3 L10 螺絲...
  • Seite 29 Intel 墊圈 ( 小 ) M3 L6 螺絲 ×7 ×4 墊圈 ( 大 ) ×4 775 用背蓋 TY-100R 風扇 ×1 CF III 導熱膏 ×1 ×1 M3 L4 螺絲 ×5 M3 L17 螺絲 ×5 M3 L28 螺絲 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 30 安裝方式 : Step 1: 1366 115x Step1: 背蓋安裝 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位， 將四根 M3 L10 螺絲穿過背板與 Mylar 後套上 Intel 用墊圈 ( 小 )。 Step 3: Step 2: Step 2 : 背蓋安裝 ( 僅適用於 Socket 775) Step 3 : 將背板安裝於主機板上，穿過主機板的四 注意 : 當您安裝於 775 主機板時，請先將 775 用 個螺絲孔位後，將四個手轉螺絲套上螺絲。...
  • Seite 31 Step 6: Step 6 : 散熱器本體安裝 將壓板放上散熱器鋁蓋上方，並將本體固定於 CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。 Step 7: Step 7 : 風扇安裝 (TY-100R 風扇安裝 ) 將風扇放置於散熱器上方，並使用四根 M3 L17 螺絲將風扇固定。 Step 8: Step 8 : 風扇固定後，請將 PWM 4Pin 風扇接頭固定於主機板 CPU 風扇接頭即完成安裝。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 32 Intel 2011/2011-3/2066 AXP-100RH 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-100R 風扇 AXP-100R 本體 M3 L6 螺絲 多孔扣具 壓板 2011 用螺絲...
  • Seite 33 Intel 墊圈 ( 小 ) M3 L6 螺絲 ×7 ×4 墊圈 ( 大 ) ×4 775 用背蓋 TY-100R 風扇 ×1 CF III 導熱膏 ×1 ×1 M3 L4 螺絲 ×5 M3 L17 螺絲 ×5 M3 L28 螺絲 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 34 安裝方式 : Step 1: Step 1 : 將四個 2011 螺絲固定於主機板扣具上。 Step 2: Step 2 : 將多孔扣具放置於 2011 固定螺絲上，並鎖固上 4 顆 M3 L6 螺絲。 Step 3: Step 3 : 將散熱器銅底以及 CPU 鐵蓋上均勻塗抹上導熱膏。...
  • Seite 35 AXP-100RH Step 4: Step 4 : 散熱器本體安裝 將壓板放上散熱器鋁蓋上方，並將本體固定於 CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。 Step 5: Step 5 : 風扇安裝 (TY-100R 風扇安裝 ) 將風扇放置於散熱器上方，並使用四根 M3 L17 螺絲將風扇固定。 Step 6: Step 6 : 風扇固定後，請將 PWM 4Pin 風扇接頭固定於主機板 CPU 風扇接頭即完成安裝。 The Ultimate Cooling Solutions!
  • Seite 36 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-100RH 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-100R 風扇 AXP-100R 本體 壓板 M3 L6 螺絲 多孔扣具 手轉螺絲 AMD 墊圈 ( 大 ) Mylar 背板 M3 L10 螺絲 939 用背蓋...
  • Seite 37 Intel 墊圈 ( 小 ) M3 L6 螺絲 ×7 ×4 墊圈 ( 大 ) ×4 775 用背蓋 TY-100R 風扇 ×1 CF III 導熱膏 ×1 ×1 M3 L4 螺絲 ×5 M3 L17 螺絲 ×5 M3 L28 螺絲 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 38 安装方式 : Step 1: Step 1 : 背蓋安裝 將四根 M3 L10 螺絲穿過背板 AMD 專用孔位與 Mylar 後套上 AMD 用墊圈 ( 大 )。 Step 2: Step 3: Step 2 : 背蓋安裝 ( 僅適用於 Socket 939) Step3 : 將背板安裝於主機板上，穿過主機板的四 注意 : 當您安裝於 939 主機板時，請先將 939 用 個螺絲孔位後，將四個手轉螺絲套上螺絲。...
  • Seite 39 Step 6: Step 6 : 散熱器本體安裝 將壓板放上散熱器鋁蓋上方，並將本體固定於 CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。 Step 7: Step 7 : 風扇安裝 (TY-100R 風扇安裝 ) 將風扇放置於散熱器上方，並使用四根 M3 L17 螺絲將風扇固定。 Step 8: Step 8 : 風扇固定後，請將 PWM 4Pin 風扇接頭固定於主機板 CPU 風扇接頭即完成安裝。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 40 Intel 775/1150/1151/1155/1156/1366 AXP-100RH 安装爆炸图 注意 ! 在您安装前请先至官网首页是否有最新更新安装指南 M3 L17 螺丝 TY-100R 风扇 AXP-100R 本体 压板 M3 L6 螺丝 多孔扣具 手转螺丝 Intel 垫圈 ( 小 ) Mylar 背板 M3 L10 螺丝...
  • Seite 41 ×7 Intel 垫圈 ( 小 ) 螺丝 ×4 垫圈 ( 大 ) ×4 775 用背盖 TY-100R 風扇 ×1 CF III 导热膏 ×1 ×1 M3 L4 螺丝 ×5 M3 L17 螺丝 ×5 M3 L28 螺丝 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 42 安装方式 : Step 1: 1366 115x Step1: 背盖安装 依照您的处理器类型 (775/1150/1151/1155/1156/1366) 选择对应于背板的孔位，将四根 M3 L10 螺 丝穿过背板与 Mylar 后套上 Intel 用垫圈 ( 小 )。 Step 3: Step 2: Step 2 : 背盖安装 ( 仅适用于 Socket 775) Step 3 : 将背板安装于主板上，穿过主板的四个螺 注意 : 当您安装于 775 主板时，请先将 775 用背 丝孔位后...
  • Seite 43 Step 6: Step 6 : 散热器本体安装 将压板放上散热器铝盖上方，并将本体固定于 CPU 上方，之后将 M3 L6 螺丝锁上压板两端。 Step 7: Step 7 : 风扇安装 (TY-100R 风扇安装 ) 将风扇放置于散热器上方，并使用四根 M3 L17 螺丝将风扇固定。 Step 8: Step 8 : 风扇固定后，请将 PWM 4Pin 风扇接头固定于主板 CPU 风扇接头即完成安装。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 44 Intel 2011/2011-3/2066 AXP-100RH 安装爆炸图 注意 ! 在您安装前请先至官网首页是否有最新更新安装指南 M3 L17 螺丝 TY-100R 风扇 AXP-100R 本体 M3 L6 螺丝 多孔扣具 压板 2011 用螺丝...
  • Seite 45 ×7 Intel 垫圈 ( 小 ) 螺丝 ×4 垫圈 ( 大 ) ×4 775 用背盖 TY-100R 風扇 ×1 CF III 导热膏 ×1 ×1 M3 L4 螺丝 ×5 M3 L17 螺丝 ×5 M3 L28 螺丝 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 46 安装方式 : Step 1: Step 1 : 将四个 2011 螺丝固定于主板扣具上。 Step 2: Step 2 : 将多孔扣具放置于 2011 固定螺丝上，并锁固上 4 颗 M3 L6 螺丝。 Step 3: Step 3 : 将散热器铜底以及 CPU 铁盖上均匀涂抹上导热膏。...
  • Seite 47 AXP-100RH Step 4: Step 4 : 散热器本体安装 将压板放上散热器铝盖上方，并将本体固定于 CPU 上方，之后将 M3 L6 螺丝锁上压板两端。 Step 5: Step 5 : 风扇安装 (TY-100R 风扇安装 ) 将风扇放置于散热器上方，并使用四根 M3 L17 螺丝将风扇固定。 Step 6: Step 6 : 风扇固定后，请将 PWM 4Pin 风扇接头固定于主板 CPU 风扇接头即完成安装。 The Ultimate Cooling Solutions!
  • Seite 48 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-100RH 安装爆炸图 注意 ! 在您安装前请先至官网首页是否有最新更新安装指南 M3 L17 螺丝 TY-100R 风扇 AXP-100R 本体 压板 M3 L6 螺丝 多孔扣具 手转螺丝 AMD 垫圈 ( 大 ) Mylar 背板 M3 L10 螺丝 939 用背盖...
  • Seite 49 ×7 Intel 垫圈 ( 小 ) 螺丝 ×4 垫圈 ( 大 ) ×4 775 用背盖 TY-100R 風扇 ×1 CF III 导热膏 ×1 ×1 M3 L4 螺丝 ×5 M3 L17 螺丝 ×5 M3 L28 螺丝 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 50 安装方式 : Step 1: Step 1 : 背盖安装 将四根 M3 L10 螺丝穿过背板 AMD 专用孔位与 Mylar 后套上 AMD 用垫圈 ( 大 )。 Step 2: Step 3: Step 2 : 背盖安装 ( 仅适用于 Socket 939) Step3 : 将背板安装于主板上，穿过主板的四个螺 注意 : 当您安装于 939 主板时，请先将 939 用背 丝孔位后，将四个手转螺丝套上螺丝。...
  • Seite 51 Step 6 : 散热器本体安装 将压板放上散热器铝盖上方，并将本体固定于 CPU 上方 . 之后将 M3 L6 螺丝锁上压板两端。 Step 7: Step 7 : 风扇安装 (TY-100R 风扇安装 ) 将风扇放置于散热器上方，并使用四根 M3 L17 螺丝将风扇固定。 Step 8: Step 8 : 风扇固定后，请将 PWM 4Pin 风扇接头固定于主板 CPU 风扇接头即完成安装。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 52 Upgrading Your Fan to TY-140 series fans M3 L28 Screw M3 L4 Screw Enhanced Fan Mount Step 1: Step 1: Place the Enhanced Fan Mount on top of the Heatsink Body, pass four M3L4 Screws through the rectangle holes. Slide the frame to adjust your fan mounting position, then tighten the Enhanced Fan Mount.
  • Seite 53 Montieren Sie den Lüfter, indem Sie die Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. vier M3L30 Schrauben von oben durch die Die Installation ist nun abgeschlossen. Montagelöcher des Lüfters mit dem Rahmen verschrauben. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 54 風扇安裝圖 M3 L28 螺絲 M3 L4 螺絲 擴充風扇架 Step 1: Step 1: 將擴充風扇架放置於 AXP-100R 本體上， 將 M3 L4 螺絲鎖固於框架四端，在螺絲尚未轉緊 前，你可以微調風扇架的移動範圍。 Step 2: Step 3: Step 2: 將風扇放置於風扇框架上，並鎖上四根 Step 3: 你可以選擇安裝 120*25mm 風扇，或者 M3 L28 螺絲。 是我們的 TY140/141 風扇做為升級。...
  • Seite 55 风扇安装图 AXP-100RH M3 L28 螺丝 M3 L4 螺丝 扩充风扇架 Step 1: Step 1: 将扩充风扇架放置于 AXP-100R 本体上，将 w3 L4 螺丝锁固于框架四端，在螺丝尚未转紧 前，你可以微调风扇架的移动范围。 Step 2: Step 3: Step 2: 将风扇放置于风扇框架上，并锁上四根 Step 3: 你可以选择安装 120*25mm 风扇，或者 M3 L28 螺丝。 是我们的 TY140/141 风扇做为升级。 The Ultimate Cooling Solutions!
  • Seite 56 Installing Your AXP-100R Without a Back Plate Step1: Step 2: Step 1: Pass the M3L10 Screws through the Step 2: Apply Thermal Paste to your cooler and Small Intel Washers then place through your the CPU. Pass the Mounting Plate through the motherboard.

  • Seite 57: Installation Des Axp-100R Ohne Backplate

    Legen Sie den TY-100R Lüfter auf den Kühlkörper und Verbinden Sie den Lüfterstecker mit dem CPU PWM fixieren ihn mit den vier M3L17 Schrauben, die Sie Lüfteranschluss auf dem Mainboard.Die Installation ist durch die Montagelöcher im Lüfterrahmen drehen. nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 58 AXP-100R 無背板安裝法 Step1: Step 2: Step 1: 首先先將 Intel 用的白色墊圈穿過 M3L10 Step 2: 散熱器本體安裝 螺絲，再將螺絲穿過主機板，將手轉螺帽轉上螺 將壓板放上散熱器鋁蓋上方，並將本體固定於 絲後將壓板放上併鎖上四個 M3L6 螺絲。 CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。 Step 3: Step 4: Step 3: 風扇安裝 (TY-100R 風扇安裝 ) Step 4: 風扇固定後，請將 PWM 4Pin 風扇接頭固 將風扇放置於散熱器上方，並使用四根...
  • Seite 59 Step 2: 散热器本体安装 螺丝，再将螺丝穿过主板，将手转螺帽转上螺丝 将压板放上散热器铝盖上方，并将本体固定于 后将压板放上并锁上四个 M3L6 螺丝。 CPU 上方，之后将 M3 L6 螺丝锁上压板两端。 Step 3: Step 4: Step 3: 风扇安装 (TY-100R 风扇安装 ) Step 4: 风扇固定后，请将 PWM 4Pin 风扇接头固 将风扇放置于散热器上方，并使用四根 M3 L17 定于主板 CPU 风扇接头即完成安装。 螺丝将风扇固定。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 60 AXP-100RH Technical Spec Heatsink Specifications: Dimension: Length 105mm x Width 121mm x Height 51mm Weight: 320g (Heatsink only) Heatpipe: 6mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L108mm x H101mm x W14mm Weight: 40g Fan speed: 900~2500RPM (PWM controlled) Fan noise: 22~30 dBA MAX (Test distance 1.0M)

  • Seite 61: Technische Spezifikationen

    AXP-100RH Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 105 x Breit 121 x Höhe 51 Gewicht: 320 g Heatpipe: 6 mm * 6 Stück Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikation: Maße (in mm): L108 x H101 x B14...
  • Seite 62 AXP-100RH 散熱器規格 散熱器規格書 : 尺寸 : 長 105mm x 寬 121mm x 高 51mm 重量 : 320 克 ( 本體重量 ) 熱導管 : 6mm 熱導管 * 6 支 銅底 : C1100 純銅底座鍍鎳處理 風扇規格書 : 尺寸 : 長 108mm x 寬 101mm x 高 14mm 重量...
  • Seite 63 AXP-100RH 散热器规格 散热器规格书 : 尺寸 : 长 105mm x 宽 121mm x 高 51mm 重量 : 320 克 ( 本体重量 ) 热导管 : 6mm 热导管 * 6 支 铜底 : C1100 纯铜底座镀镍处理 风扇规格书 : 尺寸 : 长 108mm x 宽 101mm x 高 14mm 重量...
  • Seite 64 AXP-100RH 105.47 22.3 9.2 27.02...
