Verwandte Anleitungen für Thermalright AXP-100
Inhaltszusammenfassung für Thermalright AXP-100

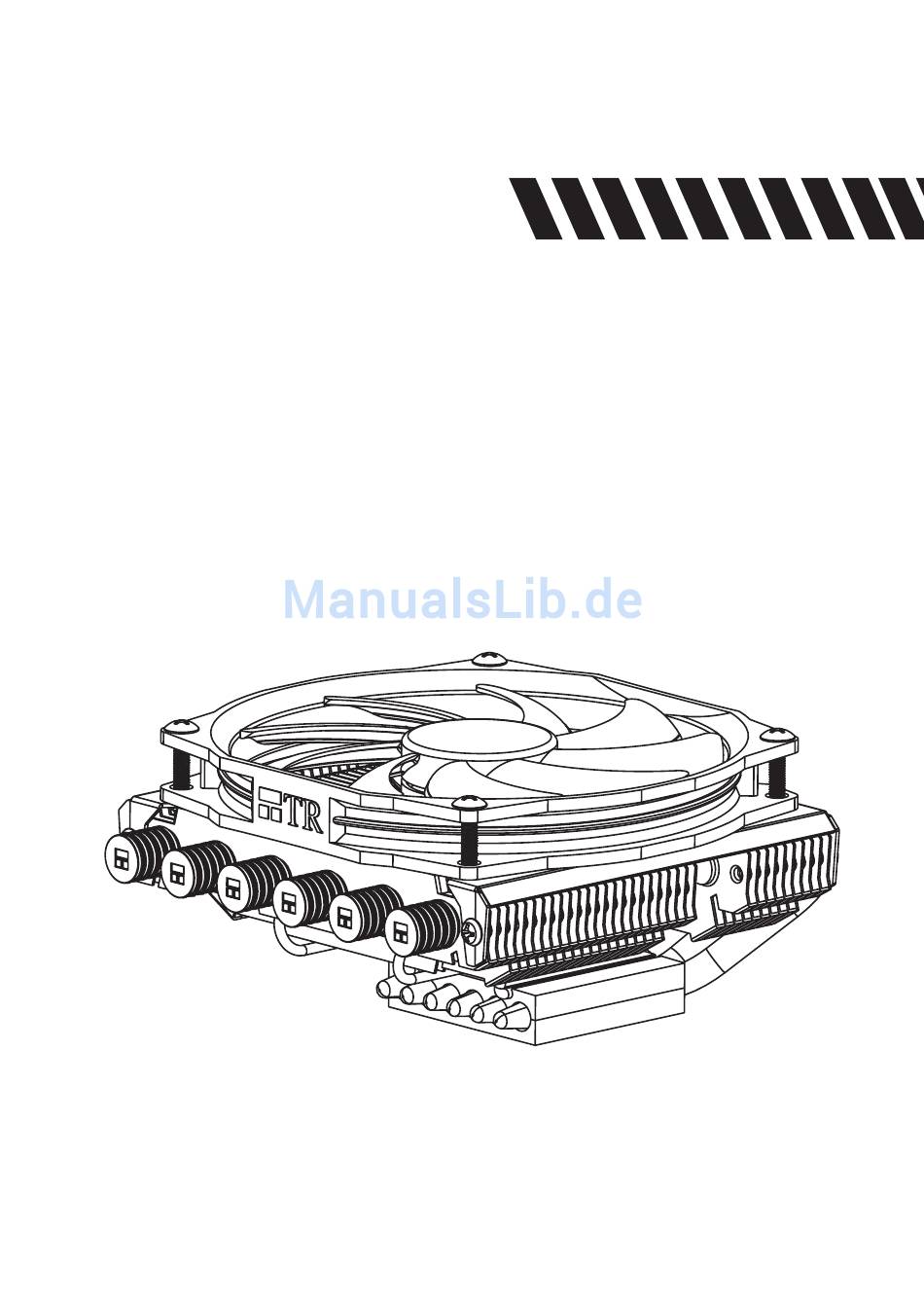

- Seite 1 Thermalright AXP-100...
- Seite 3 AXP-100 Montagematerial × 4 × 1 × 4 × 1 × 7 × 4 × 5 × 4 × 5 × 5 × 5 × 1 × 1 × 1 × 1...
-
Seite 4: Explosionszeichnung
AXP-100 Intel 775/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 120mm Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Rändelschraube Intel Unterlegscheibe (klein) Multi Plattform Backplate M3 L10 Schraube... - Seite 5 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe Backplateeinsatz ×1 (klein) ×4 (groß) ×4 Wärmeleitpaste ×1 TY100 Lüfter ×1 W3 L4 Schraube ×5 M3 L17 Schraube ×5 M3 L30 Schraube ×5 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 6 Installationsanleitung: Schritt 1: 1366 1156 1155 Achten Sie auf die für die entsprechenden Intel Sockel (775/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
- Seite 7 Legen Sie den mitgelieferten TY-100 Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Schritt 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 AXP-100 Intel 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 120mm Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube...
- Seite 9 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe (klein) ×4 AMD Unterlegscheibe Backplateeinsatz ×1 Wärmeleitpaste ×1 (groß) ×4 TY100 Lüfter ×1 M3 L17 Schraube ×5 W3 L4 Schraube ×5 M3 L30 Schraube ×5 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Installationsanleitung: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Schritt 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben. Schritt 3: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf.
- Seite 11 AXP-100 Schritt 4: Platzieren Sie den Kühlkörper auf der CPU. Führen Sie die Befestigungsplatte durch den Kühlkörper. Dann verwenden Sie die zwei M3L6 Schrauben, um die Befestigungsplatte zu fixieren. Schritt 5: Legen Sie den mitgelieferten TY-100 Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest.
- Seite 12 AXP-100 AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com vorhanden sind. 120mm Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe (groß) Multi Plattform Backplate M3 L10 Schraube...
- Seite 13 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe (klein) ×4 AMD Unterlegscheibe Backplateeinsatz ×1 Wärmeleitpaste ×1 (groß) ×4 TY100 Lüfter ×1 M3 L17 Schraube ×5 W3 L4 Schraube ×5 M3 L30 Schraube ×5 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Installationsanleitung: Schritt 1: Achten Sie auf die für die entsprechenden AMD Prozessoren vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde.
- Seite 15 Legen Sie den mitgelieferten TY-100 Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Schritt 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 16: Technische Spezifikationen
AXP-100 Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 105,47 x BreitH 121,1 x Höhe 44,15 Gewicht: 360 g (inklusive Lüfter und Montageklammern) Heatpipe: 6 mm * 6 Stück Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikation: Maße (in mm): L108,25 x %101,5 x +25... - Seite 17 AXP-100 105.47 26.98 9.45 22.3 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 18 Montageanleitung eines TY-140 Lüfters Schritt 1: Legen Sie den 120/140 mm Lüfter Montagerahmen auf die Oberseite des Kühlkörpers und führen die vier M3L4 Schrauben durch die länglichen Montagelöcher in den vier Ecken. Justieren Sie die gewünschte Lüfterposition, indem Sie den Rahmen an die richtige Stelle schieben. Anschließend ziehen Sie die Schrauben an, um den 120/140 mm Lüfter Montagerahmen zu fixieren.
- Seite 20 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
