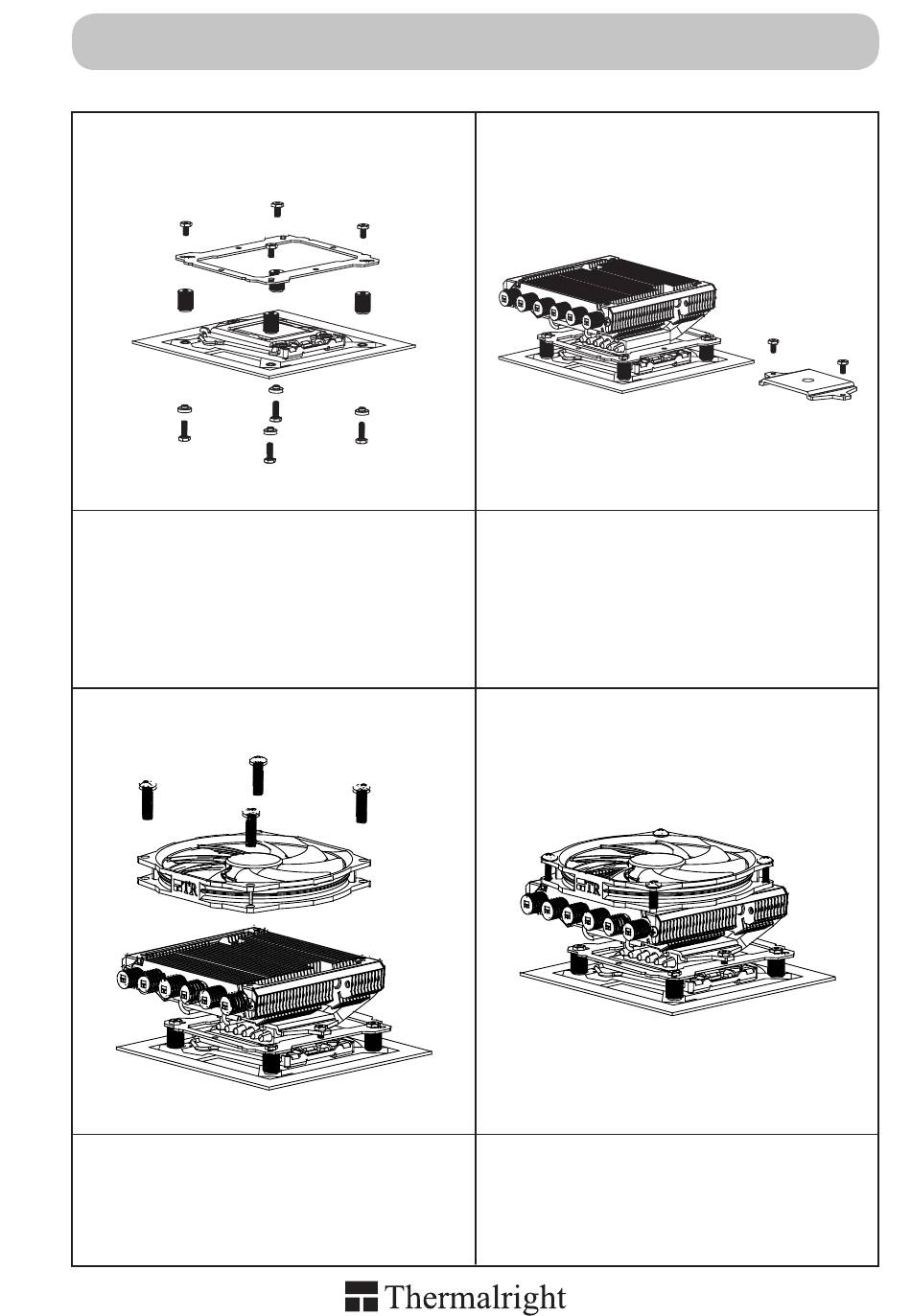

AXP-100R 無背板安裝法
Step1:
Step 1: 首先先將 Intel 用的白色墊圈穿過 M3L10
螺絲，再將螺絲穿過主機板，將手轉螺帽轉上螺
絲後將壓板放上併鎖上四個 M3L6 螺絲。
Step 3:
Step 3: 風扇安裝 (TY-100R 風扇安裝 )
將風扇放置於散熱器上方，並使用四根 M3 L17
螺絲將風扇固定。
55
Step 2:
Step 2: 散熱器本體安裝
將壓板放上散熱器鋁蓋上方，並將本體固定於
CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。
Step 4:
Step 4: 風扇固定後，請將 PWM 4Pin 風扇接頭固
定於主機板 CPU 風扇接頭即完成安裝。
