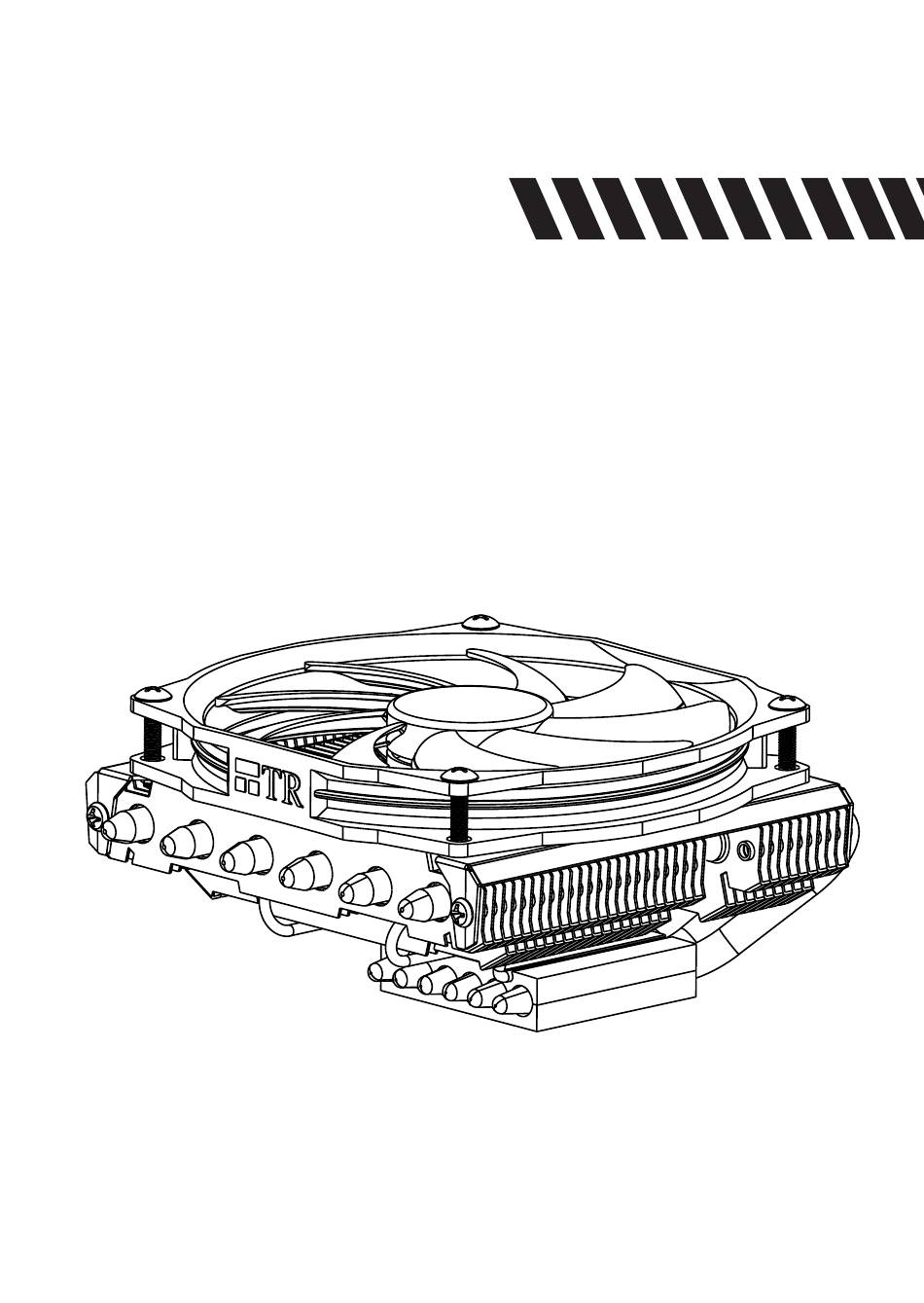

Intel 775/1150/1155/1156/1366 AXP-100 Muscle Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100BW Lüfter Kühlkörper Montageplatte M3 L6 Schraube Befestigungsrahmen Rändelschraube Intel Unterlegscheibe (klein) M3 L10 Schraube...
Seite 6
Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für Intel) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
Seite 7
Platzieren Sie den mitgelieferten TY-100BW Lüfter auf den Kühlkörper und verschrauben ihn mit den vier M3L17 Schrauben. Schritt 6: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
Seite 8
AXP-100 Muscle AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100BW Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe (groß) M3 L10 Schraube...
Seite 10
Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für AMD) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
Seite 11
Platzieren Sie den mitgelieferten TY-100BW Lüfter auf den Kühlkörper und verschrauben ihn mit den vier M3L17 Schrauben. Schritt 6: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
Seite 12
Optionale Installation von 25 mm hohen Lüftern Schritt 1: Positionieren Sie den 25 mm hohen Lüfter auf den Kühlkörper und drehen anschließend die vier mitgelieferten M3L30 Schrauben durch die Löcher im Lüfterrahmen in die dafür vorgesehenen Montagebohrungen. Schritt 2: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen.
AXP-100 Muscle Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 119 x Breite 105 x Höhe 44 Gewicht: 260g (nur Kühlkörper) Heatpipe: 6 mm Heatpipe * 6 Stück Lüfter Spezifikationen: Maße (in mm): L108 x B101 x H14mm Gewicht: 40g Drehzahl: 900~2.500 U/min (PWM gesteuert)
