Thermalright AXP-200R Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Thermalright Anleitungen
  4. PC-Komponenten
  5. AXP-200R
  6. Bedienungsanleitung

Thermalright AXP-200R Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Thermalright
AXP-200R

Werbung

loading

Verwandte Anleitungen für Thermalright AXP-200R

Inhaltszusammenfassung für Thermalright AXP-200R

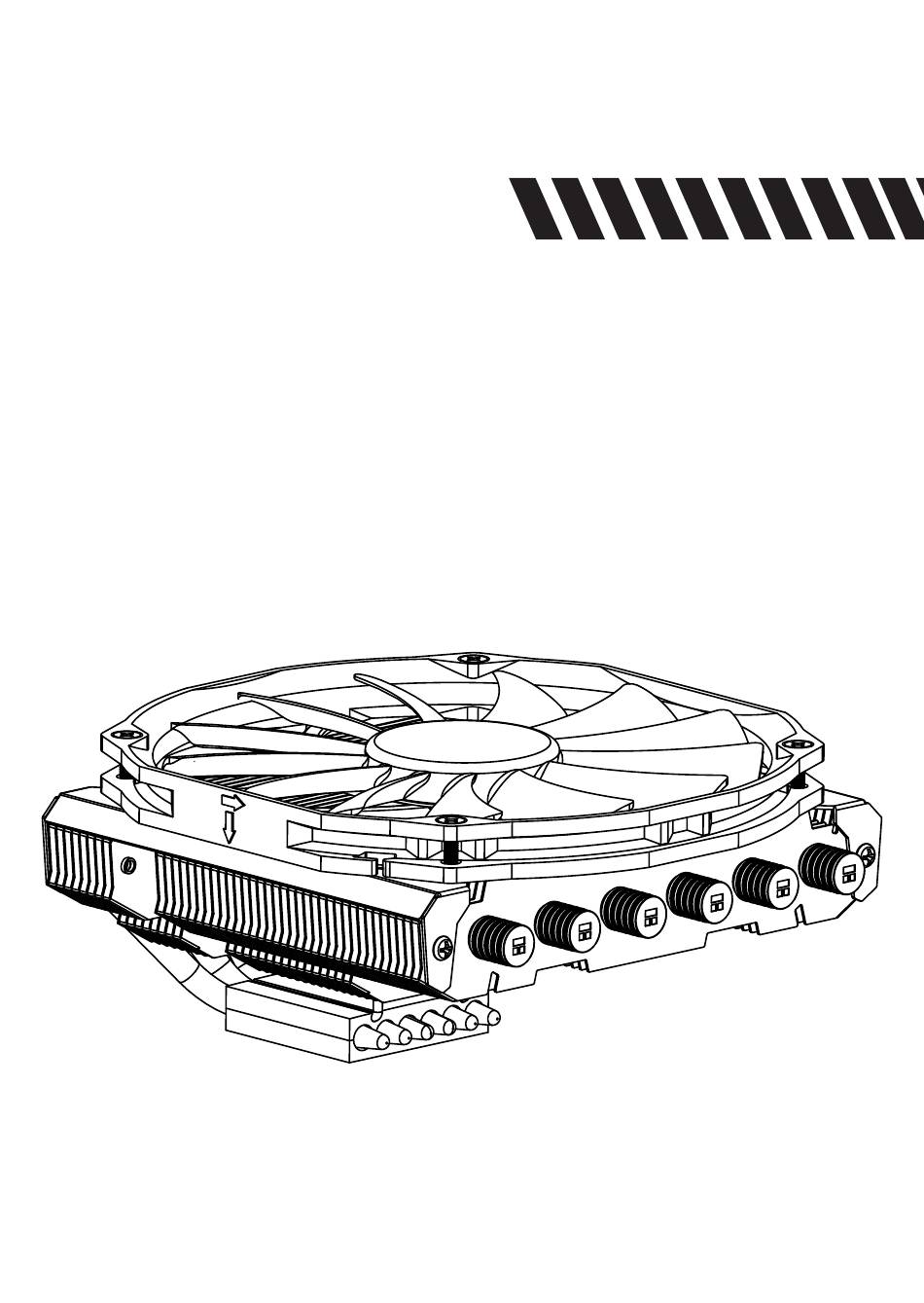

  • Seite 1 Thermalright AXP-200R...
  • Seite 3 Assembly Package AXP-200R × 4 × 1 × 8 × 1 × 7 × 4 × 5 × 4 × 5 × 5 × 5 × 1 × 1 × 1 × 1 × 1...

  • Seite 4: Exploded View

    Intel 775/1150/1151/1155/1156/1366 AXP-200R Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-14013R Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate Screw Nut Intel Washer (small) Mylar Metal Back Plate...
  • Seite 5 Screw Pillars x4 Intel Washer (small) ×8 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-14013R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 6: Installation Instructions

    Installation Instructions: Step 1: 1366 1156 1155 1151 1150 Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table.
  • Seite 7 (for Intel boards) underneath the fan for additional mounting holes. height before securing the fan onto the heatsink body. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 8 Intel 2011/2011-3/2066 AXP-200R Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-14013R Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate LGA 2011 Type B Screw Pillars...
  • Seite 9 Screw Pillars x4 Intel Washer (small) ×8 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-14013R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 10 Installation Instructions: Step 1: Step 1 : Screw Pillar Installation Screw on the four LGA2011 Type B Screw Pillars into the Heatsink studs on the ILM Assembly Frame around the processor socket. Step 2: Step 2 : Anchoring Mount Installation Place the Anchoring Mount onto the four LGA2011 Type B Screw Pillars, secure it by tightening it with 4 M3L6 Screws.
  • Seite 11 AXP-200R Step 4: Step 4 : Mounting Plate Installation. Place the Heatsink Body on top of the CPU. Make the Mounting Plate go through the Heatsink Body. Then use the two M3L6 screws to secure the Mounting Plate. (Screwdrive goes through holes on...
  • Seite 12 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-200R Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-14013R Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate Screw Nut Back Plate Cap AMD Washer (big)
  • Seite 13 Screw Pillars x4 Intel Washer (small) ×8 AMD Washer (big) ×4 Back Plate Cap ×1 Chill Factor III ×1 TY-14013R Fan×1 M3 L4 Screw ×5 M3 L17 Screw ×5 M3 L28 Screw ×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 14 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
  • Seite 15 Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 16: Explosionszeichnung

    Intel 775/1150/1151/1155/1156/1366 AXP-200R Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube Intel Unterlegscheibe (klein) Mylar Multi Plattform Backplate...
  • Seite 17 M3 L6 Schraube ×7 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe Backplateeinsatz ×1 (klein) ×8 (groß) ×4 Chill Factro III TY-14013R Lüfter ×1 M3 L4 Schraube ×5 Wärmeleitpaste ×1 M3 L17 Schraube ×5 M3 L28 Schraube×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 18 Installationsanleitung: Schritt 1: 1366 1156 1155 1151 1150 Achten Sie auf die für die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
  • Seite 19 Intel Plattformen unter den Lüfter bevor Sie ihn auf dem Kühlkörper befestigen. Schritt 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 20 Intel 2011/2011-3/2066 AXP-200R Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte LGA2011 Type B Adapterschraube...
  • Seite 21 M3 L6 Schraube ×7 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe Backplateeinsatz ×1 (klein) ×8 (groß) ×4 Chill Factro III TY-14013R Lüfter ×1 M3 L4 Schraube ×5 Wärmeleitpaste ×1 M3 L17 Schraube ×5 M3 L28 Schraube×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 22 Installationsanleitung:: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Schritt 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben. Schritt 3: Tragen Sie eine hauchdünne Schicht Chill Factro III Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf.
  • Seite 23 AXP-200R Schritt 4: Platzieren Sie den Kühlkörper auf der CPU. Führen Sie die Befestigungsplatte durch den Kühlkörper. Dann verwenden Sie die zwei M3L6 Schrauben, um die Befestigungsplatte zu fixieren. Schritt 5: Schritt 5A : Fan Installation Schritt 5B : Legen Sie den mitgelieferten TY-14013R Lüfter Alternativ kann der Lüfter umgedreht montiert werden...
  • Seite 24 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-200R Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com vorhanden sind. M3 L17 Schraube TY-14013R Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube Backplateeinsatz AMD Unterlegscheibe (groß) Mylar Multi Plattform Backplate...
  • Seite 25 M3 L6 Schraube ×7 Adapterschraube x4 Intel Unterlegscheibe AMD Unterlegscheibe Backplateeinsatz ×1 (klein) ×8 (groß) ×4 Chill Factro III TY-14013R Lüfter ×1 M3 L4 Schraube ×5 Wärmeleitpaste ×1 M3 L17 Schraube ×5 M3 L28 Schraube×5 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 26 Installationsanleitung: Schritt 1: Achten Sie auf die für den AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde.
  • Seite 27 Plattformen unter den Lüfter bevor Sie ihn auf dem Kühlkörper befestigen. Step 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 28 Intel 775/1150/1151/1155/1156/1366 AXP-200R 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-14013R 風扇 AXP-200R 本體 壓板 M3 L6 螺絲 多孔扣具 手轉螺絲 Intel 墊圈 ( 小 ) Mylar 背板 M3 L10 螺絲...
  • Seite 29 零件 AXP-200R 本體 ×1 擴充風扇架 背板 ×1 ×1 壓板 多孔扣具 手轉螺絲 ×1 ×1 ×4 螺絲 螺絲 螺絲 2011 用 M3 L10 ×5 M3 L6 ×7 Intel 墊圈 ( 小 ) 墊圈 ( 大 ) 775 用背蓋 ×8 ×4 ×1 導熱膏...
  • Seite 30 安裝方式 : 步驟一 : 1366 1156 1155 1151 1150 步驟一 : 背蓋安裝 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位， 將四根 M3 L10 螺 絲穿過背板與 Mylar 後套上 Intel 用墊圈 ( 小 )。 步驟二 : 步驟三 : 步驟二 : 背蓋安裝 ( 僅適用於 Socket 775) 步驟三 : 將背板安裝於主機板上，穿過主機板的四 注意...
  • Seite 31 步驟七 風扇安裝 (TY-14013R 風扇正裝 ) 步驟七 B : 風扇安裝 （倒裝以吸風） 將風扇放置於散熱器上方，並使用四根 M3 當散熱器上方有電源供應器的風扇緊貼時，可選擇 L17 螺絲將風扇固定。 將風扇反向安裝，將熱風透過電源器風扇抽出機箱 外。因 TY-14013R 風扇獨特的大吸風面設計，在反 置時扇葉會干涉散熱器鰭片，此時需使用零件包內 所附的 Intel washer 置放在風扇與鰭片之間以墊高 風扇，再行鎖固風扇。 步驟八 : 步驟八 : 風扇固定後，請將 PWM 4Pin 風扇接頭固定於主機板 CPU 風扇接頭即完成安裝。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 32 Intel 2011/2011-3/2066 AXP-200R 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-14013R 風扇 AXP-200R 本體 M3 L6 螺絲 多孔扣具 壓板 2011 用螺絲...
  • Seite 33 零件 AXP-200R 本體 ×1 擴充風扇架 背板 ×1 ×1 壓板 多孔扣具 手轉螺絲 ×1 ×1 ×4 螺絲 螺絲 螺絲 2011 用 M3 L10 ×5 M3 L6 ×7 Intel 墊圈 ( 小 ) 墊圈 ( 大 ) 775 用背蓋 ×8 ×4 ×1 導熱膏...
  • Seite 34 安裝方式 : 步驟一 : 步驟一 : 將四個 2011 螺絲固定於主機板扣具上。 步驟二 : 步驟二 : 將多孔扣具放置於 2011 固定螺絲上，並鎖固上 4 顆 M3 L6 螺絲。 步驟三 : 步驟三 : 將散熱器銅底以及 CPU 鐵蓋上均勻塗抹上導熱膏。...
  • Seite 35 AXP-200R 步驟四 : 步驟四 : 散熱器本體安裝 將壓板放上散熱器鋁蓋上方，並將本體固定於 CPU 上方，之後將 M3 L6 螺絲鎖上壓板兩端。 步驟五 : 步驟五 風扇安裝 (TY-14013R 風扇正裝 ) 步驟五 B : 風扇安裝 （倒裝以吸風） 將風扇放置於散熱器上方，並使用四根 M3 當散熱器上方有電源供應器的風扇緊貼時，可選擇 L17 螺絲將風扇固定。 將風扇反向安裝，將熱風透過電源器風扇抽出機箱 外。因 TY-14013R 風扇獨特的大吸風面設計，在反 置時扇葉會干涉散熱器鰭片，此時需使用零件包內 所附的 Intel washer 置放在風扇與鰭片之間以墊高 風扇，再行鎖固風扇。 步驟六 : 步驟六...
  • Seite 36 AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ AXP-200R 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-14013R 風扇 AXP-200R 本體 M3 L6 螺絲 多孔扣具 壓板 手轉螺絲 背蓋 AMD 墊圈 ( 大 ) Mylar 背板 M3 L10 螺絲...
  • Seite 37 零件 AXP-200R 本體 ×1 擴充風扇架 背板 ×1 ×1 壓板 多孔扣具 手轉螺絲 ×1 ×1 ×4 螺絲 螺絲 螺絲 2011 用 M3 L10 ×5 M3 L6 ×7 Intel 墊圈 ( 小 ) 墊圈 ( 大 ) 775 用背蓋 ×8 ×4 ×1 導熱膏...
  • Seite 38 安裝方式 : 步驟一 : 步驟一 : 背蓋安裝 將四根 M3 L10 螺絲穿過背板 AMD 專用孔位與 Mylar 後套上 AMD 用墊圈 ( 大 )。 步驟二 : 步驟三 : 步驟二 : 背蓋安裝 ( 僅適用於 Socket 939) 步驟三 : 注意 : 當您安裝於 AMD 主機板時，請先將 939 用 將背板安裝於主機板上，穿過主機板的四個螺絲...
  • Seite 39 步驟七 B : 風扇安裝 （倒裝以吸風） 步驟七 風扇安裝 (TY-14013R 風扇正裝 ) 當散熱器上方有電源供應器的風扇緊貼時，可選擇 將風扇放置於散熱器上方，並使用四根 M3 將風扇反向安裝，將熱風透過電源器風扇抽出機箱 L17 螺絲將風扇固定。 外。因 TY-14013R 風扇獨特的大吸風面設計，在反 置時扇葉會干涉散熱器鰭片，此時需使用零件包內 所附的 Intel washer 置放在風扇與鰭片之間以墊高 風扇，再行鎖固風扇。 步驟八 : 步驟八 : 風扇固定後，請將 PWM 4Pin 風扇接頭固定於主機板 CPU 風扇接頭即完成安裝。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 40 Montieren Sie den Lüfter, indem Sie die Verbinden Sie den Lüfterstecker mit dem CPU vier M3L28 Schrauben von oben durch die PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. Montagelöcher des Lüfters mit dem Rahmen verschrauben. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 41 風扇安裝圖 螺絲 M3 L28 螺絲 M3 L4 擴充風扇架 步驟一 : 步驟一 : 將擴充風扇架放置於 AXP-200R 本體上， 將 M3 L4 螺絲鎖固於框架四端，在螺絲尚未轉 緊前，你可以微調風扇架的移動範圍。 步驟二 : 步驟三 : 步驟二 : 將風扇放置於風扇框架上，並鎖上四根 步驟三 : 你可以選擇安裝 140*25mm 風扇，或 M3 L28 螺絲。 者是我們的 TY150 風扇做為升級。...
  • Seite 42 Technical Spec Heatsink Specifications: Dimension: Length 153mm x Width 140mm x Height 60mm Weight: 470g (Heatsink only) Heatpipe: 6mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L150mm x H140mm x W13mm Weight: 90g Fan speed: 700~1300RPM Fan noise: 21.7~ 30.6dBA(Test distance 1.0M) Airflow: 35.18~64.52 CFM Connector: 4 Pin (PWM Fan connector)

  • Seite 43: Technische Spezifikationen

    Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikation: Maße (in mm): L150 x H140 x B13 Gewicht: 90g Drehzahl: 700 ~ 1300 U/min Geräuschentwicklung: 21.7~30.6 dBA MAX (Messabstand 1,0 m) Fördermenge: 35.18~64.52 m³/h MAX Anschluss: 4 Pin (PWM Lüfteranschluss) The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 44 散熱器規格 散熱器規格書 : 尺寸 : 長 Length 153mm x 寬 140mm x 高 60mm 重量 : 470 克 ( 本體重量 ) 熱導管 : 6mm 熱導管 * 6 支 銅底 : C1100 純銅底座鍍鎳處理 風扇規格書 : 尺寸 : 長 150mm x 寬 140mm x 高 13mm 重量...
  • Seite 45 28.5 73.5 85.5...
