Inhaltszusammenfassung für Thermalright AXP-100H MUSCLE

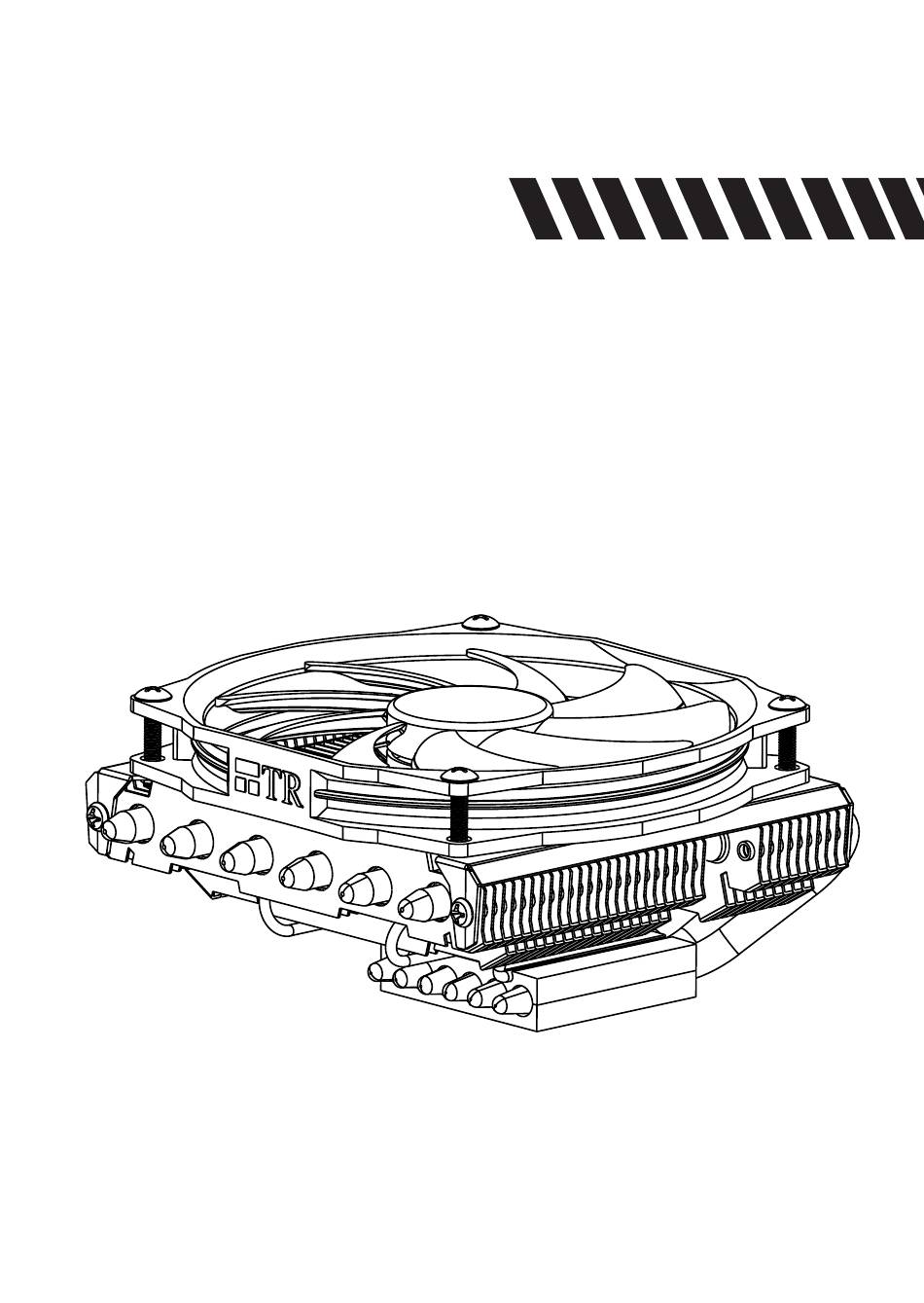

  • Seite 1 Thermalright AXP-100H MUSCLE...
  • Seite 3 Assembly Package AXP-100H MUSCLE × 4 × 4 × 1 × 7 × 4 × 5 × 5 × 5 × 1 × 1 Chill Factor × 1 × 1 × 1...

  • Seite 4: Exploded View

    Intel 775/1150/1151/1155/1156/1366 AXP-100H MUSCLE Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-100BW Fan Heatsink Body Mounting Plate M3 L6 Screw Anchoring Mount Screw Nut Backplate cap Mylar Film...
  • Seite 5 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Backplate Cap ×1 Chill Factor ×1 TY-100BW Fan×1 M3 L17 Screw ×5 M3 L28 Screw ×5 Mylar Film ×1 The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 6: Installation Instructions

    Installation Instructions: Step 1: 1150 1151 1366 1155 1156 Step 1 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table.
  • Seite 7 Place the included TY-100BW Fan onto the Heatsink Body. And then secure it by scewing on the four M3L17 Screws, though the fan’s mounting hole. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 8 AXP-100H MUSCLE AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com M3 L17 Screw TY-100BW Fan Heatsink Body M3 L6 Screw Anchoring Mount Mounting Plate Screw Nut AMD Washer(big) Backplate cap Mylar Film...
  • Seite 9 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Backplate Cap ×1 Chill Factor ×1 TY-100BW Fan×1 M3 L17 Screw ×5 M3 L28 Screw ×5 Mylar Film ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 10 Installation Instructions: Step 1: Step 1 : Backplate Installation Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put the four Washers (for AMD) around the Screw Pillars.
  • Seite 11 Place the included TY-100BW Fan onto the Heatsink Body. And then secure it by scewing on the four M3L17 Screws, though the fan’s mounting hole. Step 8: Step 8 : Installation Completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 12: Explosionszeichnung

    Intel 775/1150/1151/1155/1156/1366 AXP-100H MUSCLE Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100BW Lüfter Kühlkörper Befestigungsplatte M3 L6 Schraube Montagerahmen Rändelschraube Backplate Einsatz Leitschutzfolie Intel Unterlegscheibe (klein)
  • Seite 13 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein)×4 (groß)×4 Backplate Einsatz x1 Wärmeleitpaste ×1 TY-100BW Lüfter×1 M3 L17 Schraube ×5 M3 L28 Schraube ×5 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 14 Installationsanleitung : Schritt 1: 1150 1151 1366 1155 1156 Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
  • Seite 15 Legen Sie den mitgelieferten TY-100BW Lüfter auf den Kühlkörper. Führen Sie die vier M3L17 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Schritt 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 16 AXP-100H MUSCLE AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-100BW Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe (groß) Backplate Einsatz...
  • Seite 17 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 Intel Unterlegscheibe AMD Unterlegscheibe M3 L6 Schraube ×7 (klein)×4 (groß)×4 Backplate Einsatz x1 Wärmeleitpaste ×1 TY-100BW Lüfter×1 M3 L17 Schraube ×5 M3 L28 Schraube ×5 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 18 Installationsanleitung: Schritt 1: Achten Sie auf die für den AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde.
  • Seite 19 Schrauben durch die Montagelöcher des Lüfters und drehen diese dann vorsichtig fest. Schritt 8: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 20 Intel 775/1150/1151/1155/1156/1366 AXP-100H MUSCLE 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-100BW 風扇 散熱器主體 壓板 M3 L6 螺絲 多孔扣具 手轉螺絲 Intel 墊片 ( 小 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3 L10 螺絲...
  • Seite 21 M3L10 螺絲 ×5 M3L6 螺絲 ×7 Intel 墊片 ( 小 ) ×4 AMD 墊片 ( 大 ) ×4 775/AMD 背蓋 ×1 TY-100BW CF1 導熱膏 ×1 風扇 ×1 塑膠絕緣片 ×1 M3 L17 螺絲 ×5 M3 L28 螺絲 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 22 安裝步驟 : 步驟一 : 1150 1151 1366 1155 1156 步驟一 : 依照您的處理器類型 (775/1150/1151/1155/1156/1366) 選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟二 : 步驟三 : 步驟二 : 注意 ! 當您安裝於 775 主機板時，請 步驟三 : 將 M3L10 螺絲穿過 Intel 墊片 ( 小 )， 先將...
  • Seite 23 步驟六 : 步驟六 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋 上，最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 步驟七 : 將風扇置放於散熱器上，並使用四根 M3L17 螺絲鎖上風扇螺絲孔位，將其固定。 步驟八 : 步驟八 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 24 AXP-100H MUSCLE AM4/AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ 安裝爆炸圖 注意 ! 在您安裝前請先至官網首頁是否有最新更新安裝指南 M3 L17 螺絲 TY-100BW 風扇 散熱器主體 M3 L6 螺絲 多孔扣具 壓板 手轉螺絲 AMD 墊片 ( 大 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3 L10 螺絲...
  • Seite 25 M3L10 螺絲 ×5 M3L6 螺絲 ×7 Intel 墊片 ( 小 ) ×4 AMD 墊片 ( 大 ) ×4 775/AMD 背蓋 ×1 TY-100BW CF1 導熱膏 ×1 風扇 ×1 塑膠絕緣片 ×1 M3 L17 螺絲 ×5 M3 L28 螺絲 ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 26 安裝步驟 : 步驟一 : 步驟一 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套 上 AMD 墊圈 ( 大 )。 步驟二 : 步驟三 : 步驟三 : 將 M3L10 螺絲穿過 Intel 墊片 ( 小 )，再穿 步驟二 : 注意 ! 當您安裝於 AMD 主機板時， 過主板中央處理器周圍的四個螺絲孔位，然後將手 請先將 AMD 背蓋安裝於背板上。 轉螺絲套上穿過主板的...
  • Seite 27 步驟六 : 步驟六 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋 上，最後將 M3L6 螺絲鎖上壓板兩端。 步驟七 : 步驟七 : 將風扇置放於散熱器上，並使用四根 M3L17 螺絲鎖上風扇螺絲孔位，將其固定。 步驟八 : 步驟八 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 28 Upgrading Your Fan to 9225mm series fans Step 1: Step 1:Secure the fan by screwing on the four M3L28 Screws, though the fan’s mounting holes. Step 2: Step 2: Installation Completed. Plug in the fan connector to the CPU PWM Fan socket on the motherboard.

  • Seite 29: Upgrade Auf 25 Mm Hohen Lüfter

    Positionieren Sie den 25 mm hohen Lüfter auf den Kühlkörper und drehen anschließend die vier mitgelieferten M3L28 Schrauben durch die Löcher im Lüfterrahmen in die dafür vorgesehenen Montagebohrungen. Schritt 2: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 30 25mm 高度風扇安裝 步驟一 : 步驟一 : 將風扇置放於散熱器上，並使用四根 M3L28 螺絲鎖上風扇螺絲孔位，將其固定。 步驟二 : 步驟二 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。...
  • Seite 31 AXP-100H MUSCLE Technical Spec Heatsink Specifications: Dimension: Length 119mm x Width 105mm x Height 51mm Weight: 310g (Heatsink only) Heatpipe: 6mm heatpipe*6 units Fan Specification: Dimension: L108mm x H101mm x W14mm Weight: 40g Fan speed: 900~2500RPM (PWM controlled) Fan noise: 22~30 dBA MAX (Test distance 1.0M) Airflow: 16.0~44.5CFM MAX...

  • Seite 32: Technische Spezifikationen

    AXP-100H MUSCLE Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 119 x Breite 105 x Höhe 51 Gewicht: 310 g (nur Kühlkörper) Heatpipe: 6 mm Heatpipe * 6 Stück Lüfter Spezifikationen: Maße (in mm): L108 x B101 x H14 Gewicht: 40 g Drehzahl: 900 ~ 2500 U/min +/- 10% (PWM gesteuert) Lautstärke: 22 ~ 30dBA max.
  • Seite 33 AXP-100H MUSCLE 散熱器規格 散熱器規格書 : 尺寸 : 長 119mm x 105mm x 51mm 重量 :310 克 ( 本體重量 ) 熱導管 :6mm 熱導管 *6 支 風扇規格書 : 尺寸 : 長 108mm x 寬 101mm x 高 14mm 重量 :40 克 風扇轉速 :900~2500RPM( 可透過 PWM 控制 ) 風扇噪音...
  • Seite 34 AXP-100H MUSCLE 105.47 22.3 9.43 27.02...
  • Seite 36 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
