Verwandte Anleitungen für Thermalright Silver Arrow ITX
Inhaltszusammenfassung für Thermalright Silver Arrow ITX

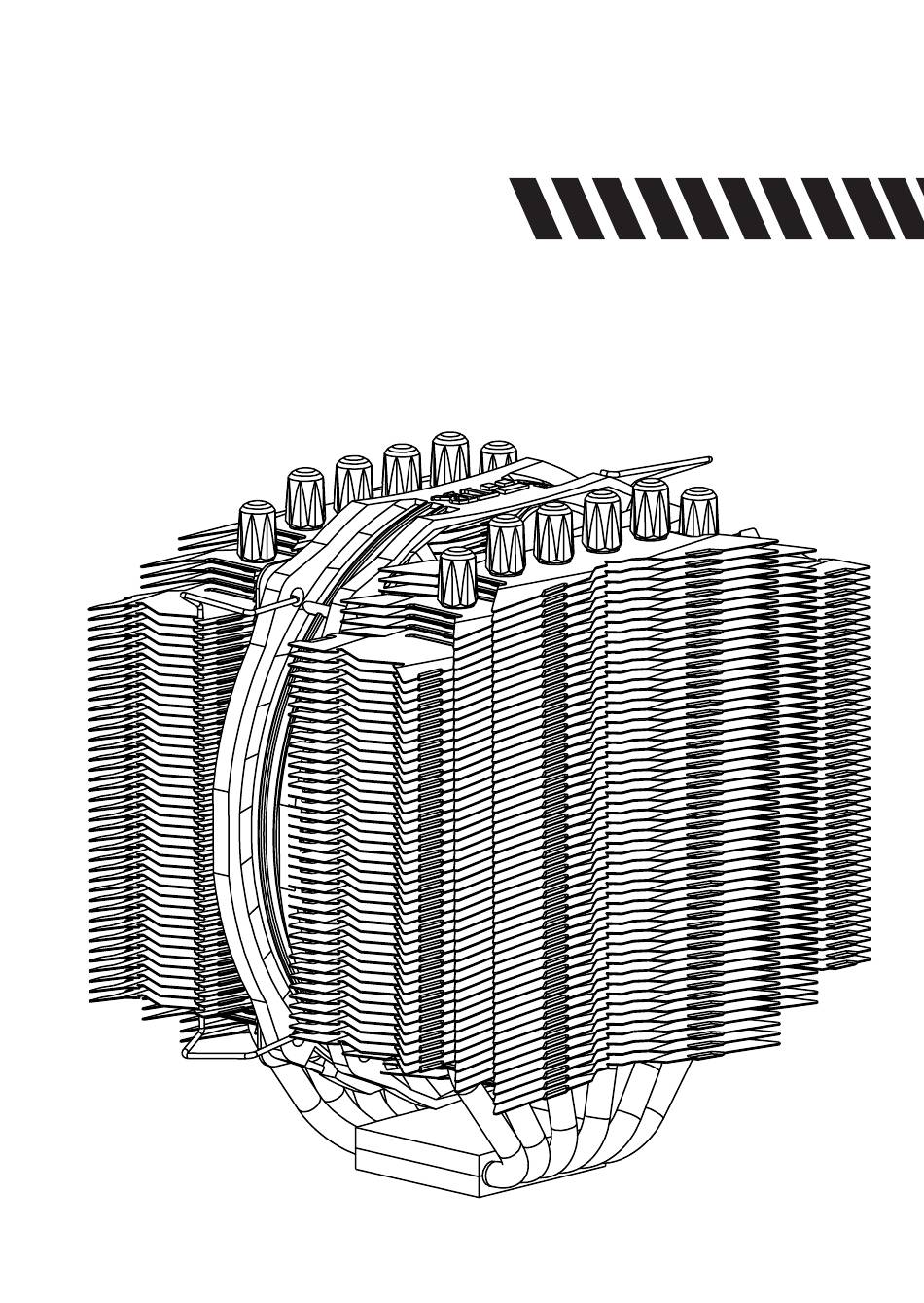

- Seite 1 Thermalright Silver Arrow ITX...
- Seite 3 Silver Arrow ITX Montagematerial × 4 × 1 × 4 × 8 × 4 × 7 × 5 × 4 × 1 × 1 × 1 × 6 × 1 × 1 × 1...
-
Seite 4: Explosionszeichnung
Silver Arrow ITX Intel 775/1150/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montage- hinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammern TY-149 Lüfter Anti-Vibrationspad Kühlkörper Montagerahmen M3 L6 Schraube gekröpfter Vielzahnschlüssel Rändelschrauben Befestigungsplatte Intel Unterlegscheibe... - Seite 5 Komponenten Kühlkörper ×1 Montagerahmen ×1 Metallbackplate ×1 LGA2011 Type B Befestigungsplatte ×1 Rändelschrauben ×4 Adapterschraube x4 Lüfterklammer M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 Gekröpfter Wärmeleitpaste ×1 Backplateeinsatz ×1 Montageschlüssel ×1 TY-149 Lüfter ×1 Leiterschutzfolie x1...
- Seite 6 Installationsanleitung: Schritt 1: 1366 1366 115x Achten Sie auf die für die entsprechenden Intel Socket (775/1150/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
- Seite 7 Führen Sie jetzt das obere Ende der Lüfterklammer durch das obere Befestigungsloch des TY-149 Lüfters. Schritt 8: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion von der Inbetriebnahme Ihres PCs. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 Silver Arrow ITX Intel 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montage- hinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer TY-149 Lüfter Anti-Vibrationspad Kühlkörper M3 L6 Schraube gekröpfter Montagerahmen Montageschlüssel Befestigungsplatte LGA2011 Type B Adapterschrauben...
- Seite 9 Rändelschraube ×4 Adapterschraube x4 Lüfterklammer M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) x4 (groß) ×4 Gekröpfter Wärmeleitpaste ×1 Backplateeinsatz ×1 Montageschlüssel ×1 TY-149 Lüfter ×1 Leiterschutzfolie x1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Installationsanleitung: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Schritt 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben Schritt 3: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf...
- Seite 11 Führen Sie jetzt das obere Ende der Lüfterklammer durch das obere Befestigungsloch des TY-149 Lüfters. Schritt 6: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 12 Silver Arrow ITX AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montage- hinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer TY-149 Lüfter Anti-Vibrationspad Kühlkörper M3 L6 Schraube gekröpfter Montageschlüssel Montagerahmen Befestigungsplatte Rändelschrauben AMD Unterlegscheibe (groß)
- Seite 13 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Lüfterklammer M3 L10 Schraube ×5 M3 L6 Schraube×7 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 Gekröpfter Wärmeleitpaste ×1 Backplateeinsatz ×1 Montageschlüssel×1 TY-149 Lüfter ×1 Leiterschutzfolie x1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Installationsanleitung: Schritt 1: Achten Sie auf die für AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde. Schritt 2: Schritt 3: Beachten Sie: Bei Verwendung einer AMD Sockel...
- Seite 15 Führen Sie jetzt das obere Ende der Lüfterklammer durch das obere Befestigungsloch des TY-149 Lüfters. Schritt 8: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 16: Technische Spezifikationen
Silver Arrow ITX Technische Spezifikationen Kühlkörper Spezifikationen: Maße(in mm): Länge 154 x Breite 103 x Höhe 165 Gewicht: 700g Heatpipe: 6mm heatpipe*6 Stück Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikationen: Maße(in mm): L152 x H140 x W26.5 Gewicht: 170g Drehzahl: 300 ~ 1300 U/Min (PWM) Geräuschentwicklung: 24.9 dBA MAX... - Seite 17 Silver Arrow ITX The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 18 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
