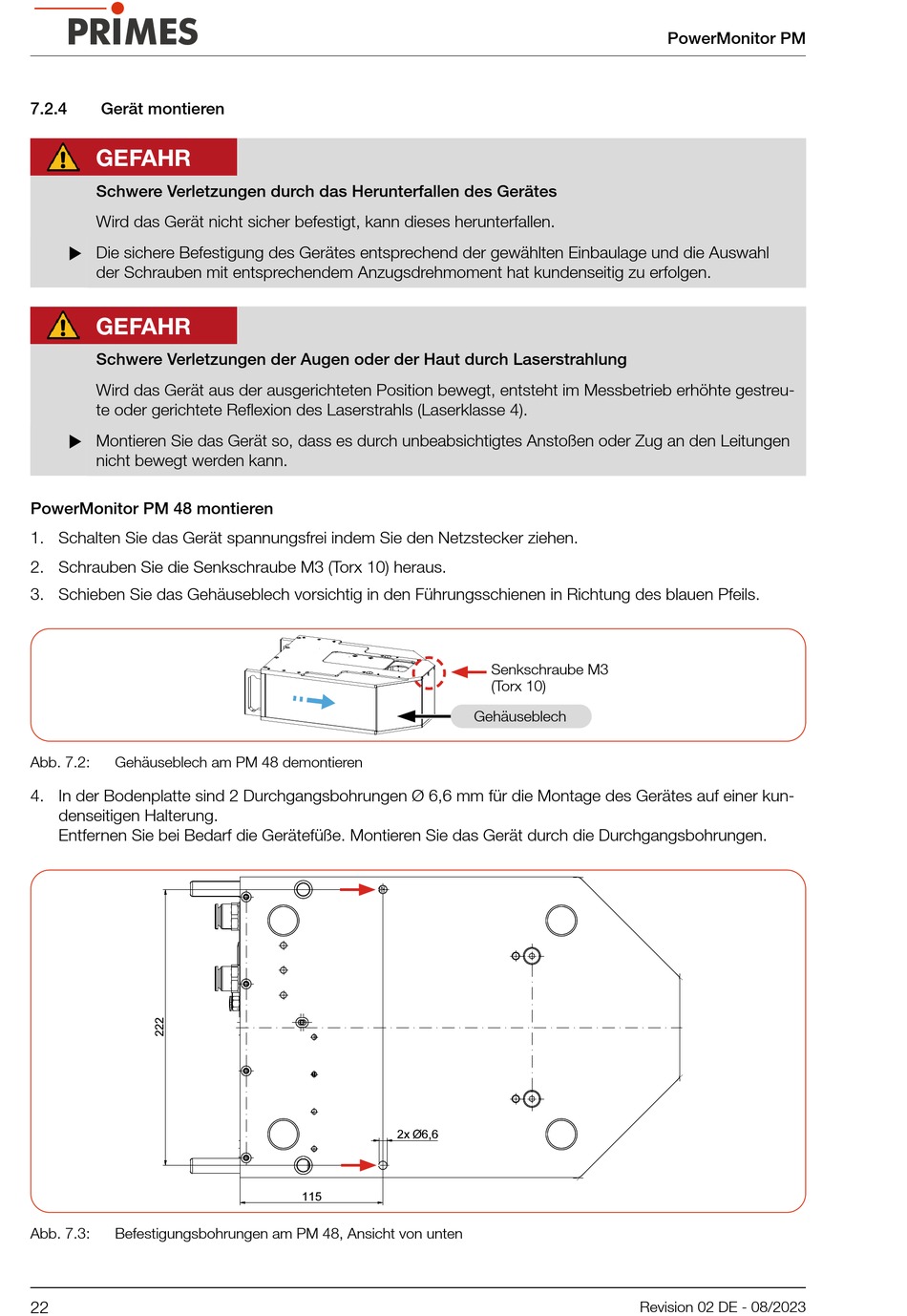

7.2.4
Gerät montieren
GEFAHR
Schwere Verletzungen durch das Herunterfallen des Gerätes
Wird das Gerät nicht sicher befestigt, kann dieses herunterfallen.
Die sichere Befestigung des Gerätes entsprechend der gewählten Einbaulage und die Auswahl
der Schrauben mit entsprechendem Anzugsdrehmoment hat kundenseitig zu erfolgen.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird das Gerät aus der ausgerichteten Position bewegt, entsteht im Messbetrieb erhöhte gestreu-
te oder gerichtete Reflexion des Laserstrahls (Laserklasse 4).
Montieren Sie das Gerät so, dass es durch unbeabsichtigtes Anstoßen oder Zug an den Leitungen
nicht bewegt werden kann.
PowerMonitor PM 48 montieren
1. Schalten Sie das Gerät spannungsfrei indem Sie den Netzstecker ziehen.
2. Schrauben Sie die Senkschraube M3 (Torx 10) heraus.
3. Schieben Sie das Gehäuseblech vorsichtig in den Führungsschienen in Richtung des blauen Pfeils.
Abb. 7.2:
Gehäuseblech am PM 48 demontieren
4. In der Bodenplatte sind 2 Durchgangsbohrungen Ø 6,6 mm für die Montage des Gerätes auf einer kun-
denseitigen Halterung.
Entfernen Sie bei Bedarf die Gerätefüße. Montieren Sie das Gerät durch die Durchgangsbohrungen.
Abb. 7.3:
Befestigungsbohrungen am PM 48, Ansicht von unten
22
2x Ø6,6
2x Ø6,6
115
115
Senkschraube M3
(Torx 10)
Gehäuseblech
Beam
Revision 02 DE - 08/2023
