PowerMonitor PM
Beachten Sie je nach Gerätetyp (siehe Kapitel 14 „Technische Daten" auf Seite 64):
•
den min./max. Strahldurchmesser an der Eintrittsapertur
•
die maximale Leistungsdichte am Umlenkspiegel in Abhängigkeit von der Wellenlänge
•
die maximale Toleranz zum mittigen Strahleinfall
•
die min. Divergenz (konvergent) / die max. Divergenz (divergent)
•
den maximalen Einfallswinkel senkrecht zur Eintrittsapertur von ± 5°
PM 48
Min./max. Strahldurchmesser 14/24 mm

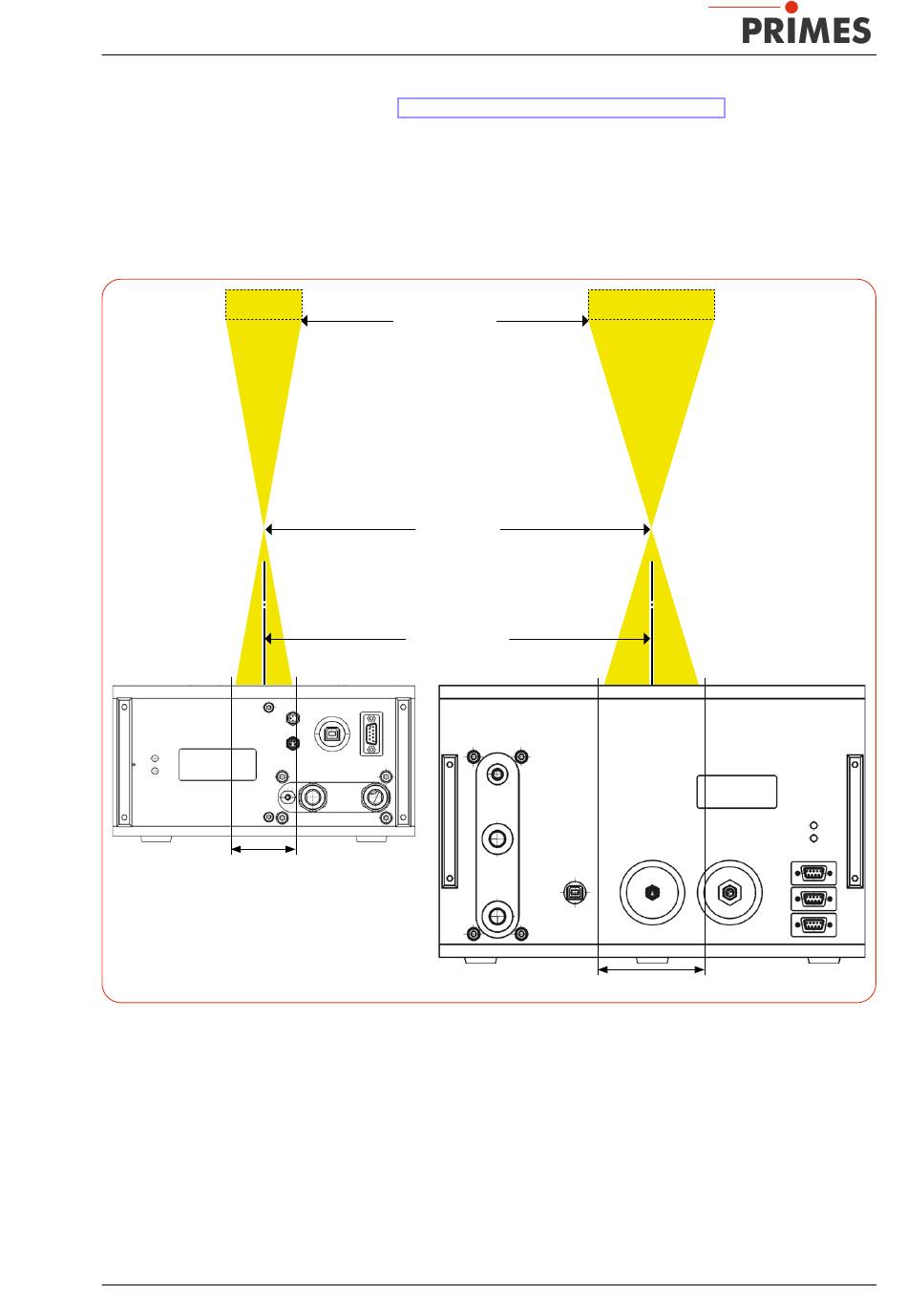

Abb. 7.1:
Ausrichtung des PM zum Laserstrahl am Beispiel des PM 48 und PM 100 (schematisch)
Revision 02 DE - 08/2023
Fokussieroptik
Fokusebene
Strahlachse
zentriert in
Eintrittsapertur
Min./max. Strahldurchmesser 36/50 mm
PM 100
21
