PowerMonitor PM
E.5
Geräte anschließen
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Ein Verbinden oder Trennen der Buskabel bei angelegter Spannungsversorgung führt zu
Spannungsspitzen, welche die Kommunikationsbausteine des Gerätes zerstören können.
Stellen Sie sämtliche Verbindungen nur bei ausgeschalteter Spannungsversorgung her.
1. Schließen Sie den FM+ über Ethernet an den PC an.
2. Schließen Sie das PRIMES-Netzteil an den FM+ an.
3. Verbinden Sie über die RS485-Schnittstellen (PRIMES-Bus) den PM mit dem FM+.
Das Signal des PM wird durch den FM+ über dessen Ethernet-Schnittstelle an den PC weitergeleitet.
Die Spannungsversorgung des PM erfolgt über das PRIMES-Netzteil am FM+.
PRIMES-Netzteil

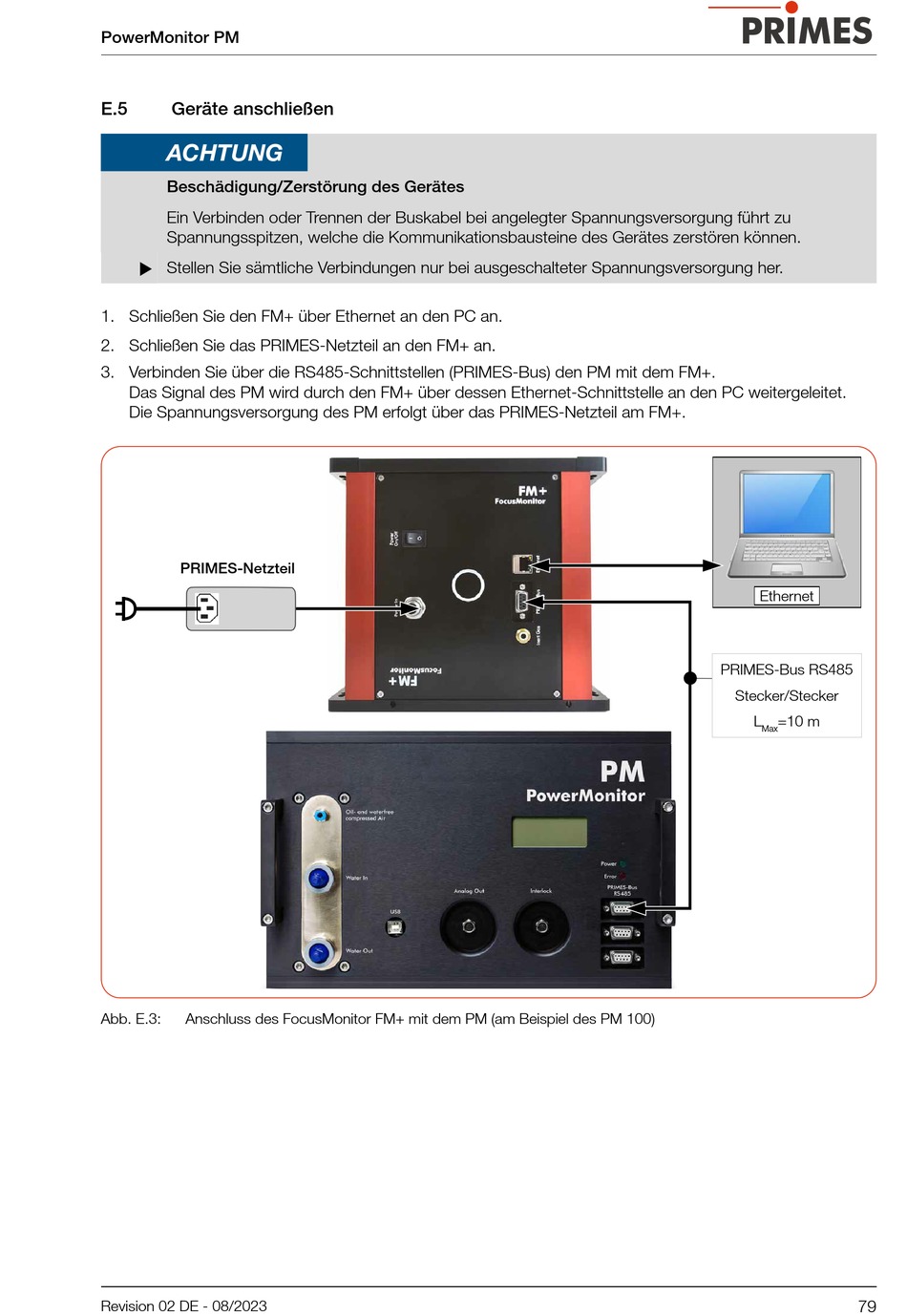

Abb. E.3:
Anschluss des FocusMonitor FM+ mit dem PM (am Beispiel des PM 100)
Revision 02 DE - 08/2023
Ethernet
PRIMES-Bus RS485
Stecker/Stecker
L
=10 m
Max
79
