Gerät Montieren - primes Cube L Originalbetriebsanleitung

Cube L
8.4 Gerät montieren
1. Richten Sie das Gerät gemäß den Angaben im Kapitel 8.3 auf Seite 16 und der
Abb. 8.1 auf Seite 16 zum Laserstrahl hin aus.
2. Montieren Sie das Gerät an den Befestigungsgewinden gemäß den Angaben in
der Abb. 8.2 auf Seite 17.
3. Prüfen Sie den sicheren Sitz des Gerätes:
• Das Gerät darf sich nicht mehr bewegen lassen.
4. Schließen Sie das Safety Interlock-Verbindungskabel an.
97

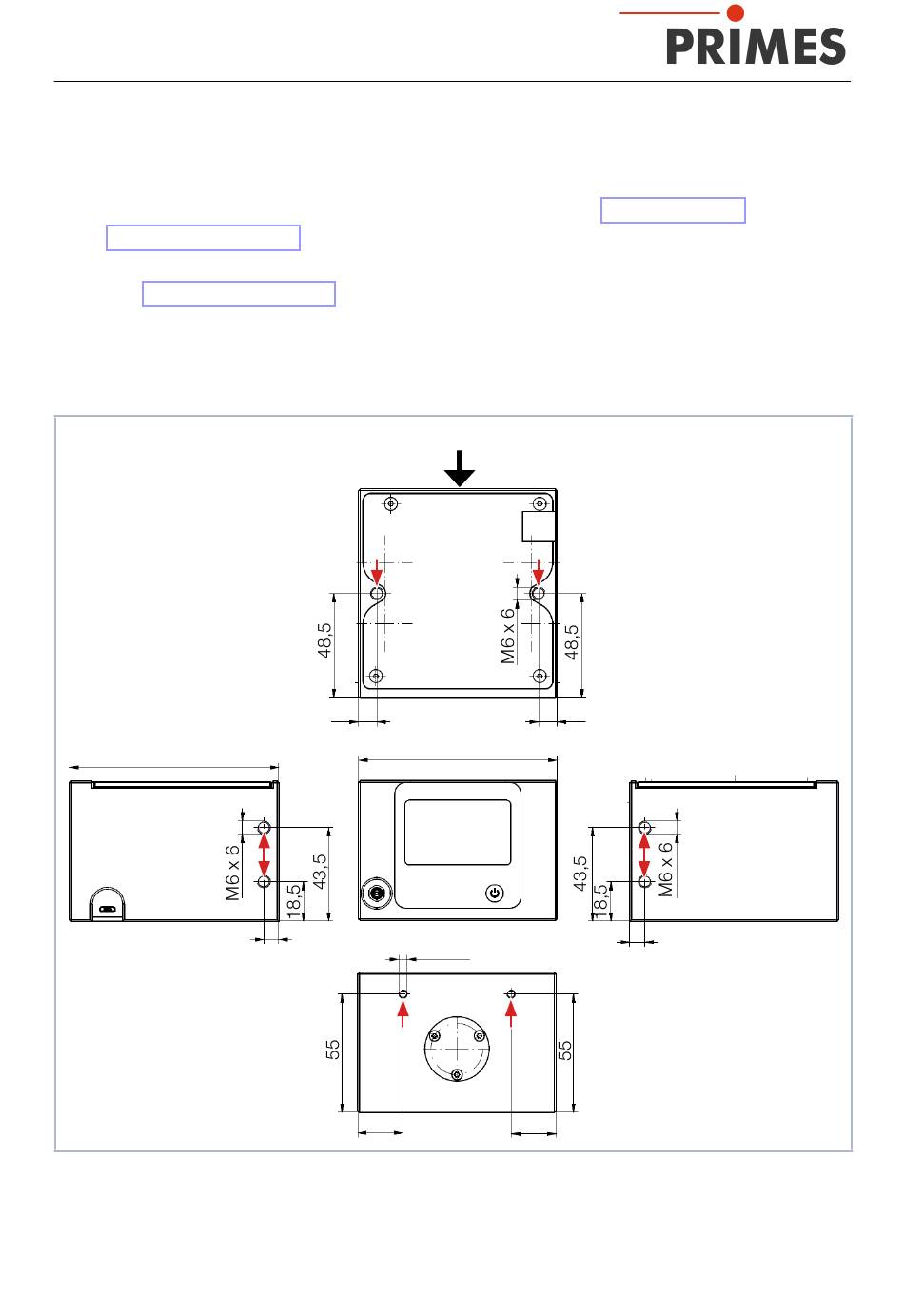

Abb. 8.2: Befestigungsgewinde im Gehäuse
Revision 01 DE - 01/2021
8,5
7
M4 x 8
21
X
8,5
92
Ansicht X
21
7
17
