PowerMonitor PM
5. Setzen Sie das Gehäuseblech in die Führungsschienen und schieben Sie es bis zum Anschlag zurück in
das Gehäuse.
6. Schrauben Sie die Senkschraube M3 (Torx 10) ein und ziehen Sie diese leicht an.
PowerMonitor PM 100 und PM HP75 montieren
1. Schalten Sie das Gerät spannungsfrei indem Sie den Netzstecker ziehen.
2. Schrauben Sie die 2 Zylinderschrauben M3 (Torx 10) heraus.
3. Schieben Sie das Gehäuseblech vorsichtig in den Führungsschienen in Richtung des blauen Pfeils.
2x Zylinderschraube M3
(Torx 10)

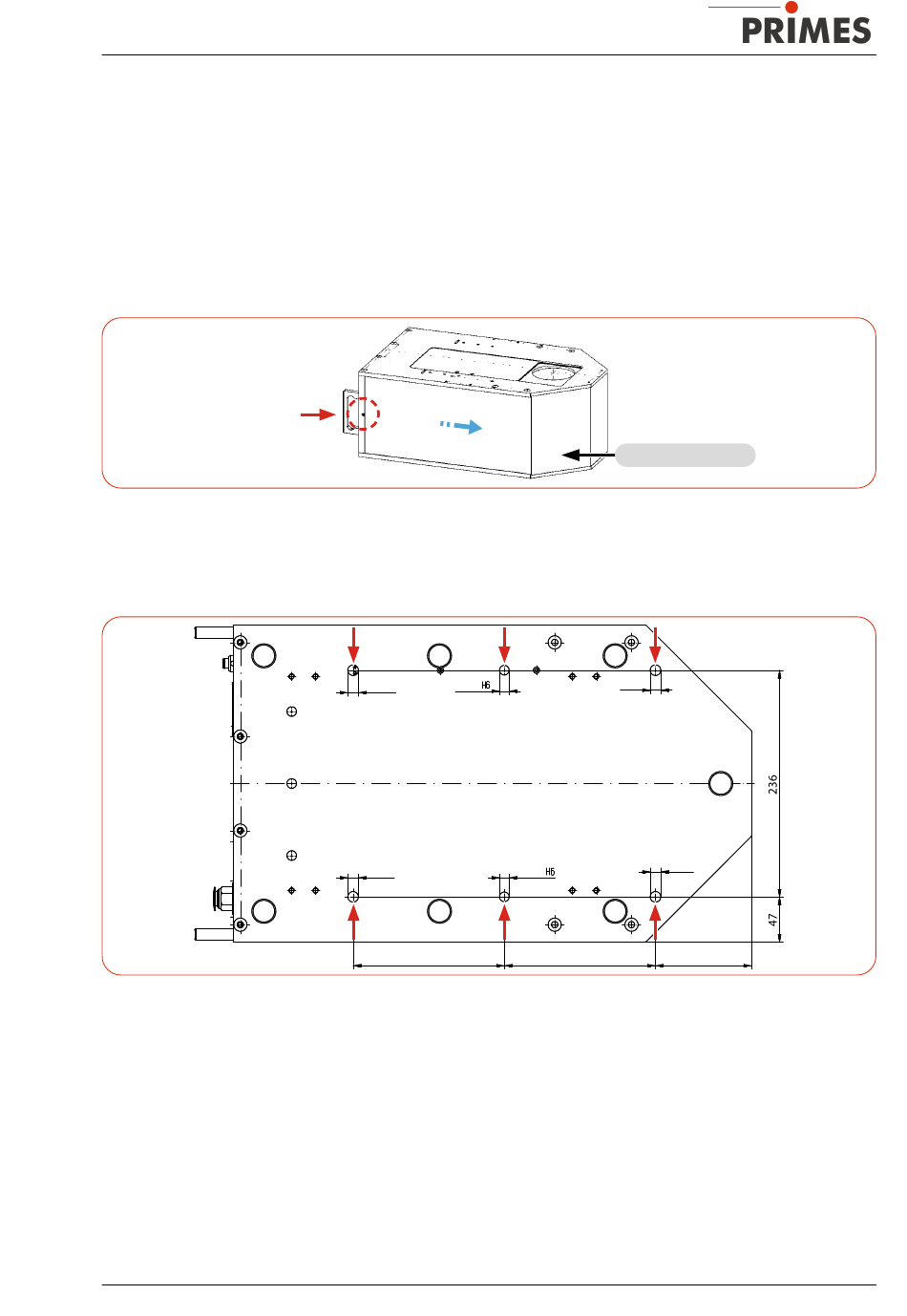

Abb. 7.4:
Gehäuseblech am PM 100 und PM HP75 demontieren
4. In der Bodenplatte sind 4 Durchgangsbohrungen Ø 11 mm für die Montage des Gerätes auf einer kun-
denseitigen Halterung. Als Positionierhilfe sind 2 Passbohrungen Ø 10 mm H6 vorgesehen.
Entfernen Sie bei Bedarf die Gerätefüße. Montieren Sie das Gerät durch die Durchgangsbohrungen.
Abb. 7.5:
Passbohrungen und Befestigungsbohrungen am PM 100 und PM HP75, Ansicht von unten
5. Setzen Sie das Gehäuseblech in die Führungsschienen und schieben Sie es bis zum Anschlag zurück in
das Gehäuse.
6. Schrauben Sie die 2 Zylinderschrauben M3 (Torx 10) ein und ziehen Sie diese leicht an.
Revision 02 DE - 08/2023
Ø10
Ø10
Ø11
Ø11
Ø11
Ø11
Ø10
Ø10
157,5
157,5
277
277
Ø6
Ø6
Gehäuseblech
Ø11
Ø11
Ø11
Ø11
157,5
157,5
100
100
Beam
23
Eintrittsö nung
