PowerMonitor PM
C
Betrieb des PM mit dem PanelDisplay
Die optionale Anzeige (PanelDisplay, Bestell-Nr. 130-005-003) ermöglicht eine Anzeige der gemessenen Leis-
tung ohne PC im Abstand von bis zu 20 m zum PM.
Die Spannungsversorgung des PM erfolgt über das PRIMES-Netzteil am PanelDisplay.
1. Verbinden Sie das PanelDisplay (vorder- oder rückseitig) über das 9-polige D-Sub-Kabel mit dem PM.
2. Schließen Sie das PRIMES-Netzteil über den Adapter an die verbleibende 9-polige D-Sub-Buchse
(RS485) des PanelDisplay an.
PRIMES D-Sub-Kabel
Stecker/Stecker, L=1,8 m
PanelDisplay
Adapter
PRIMES-Netzteil

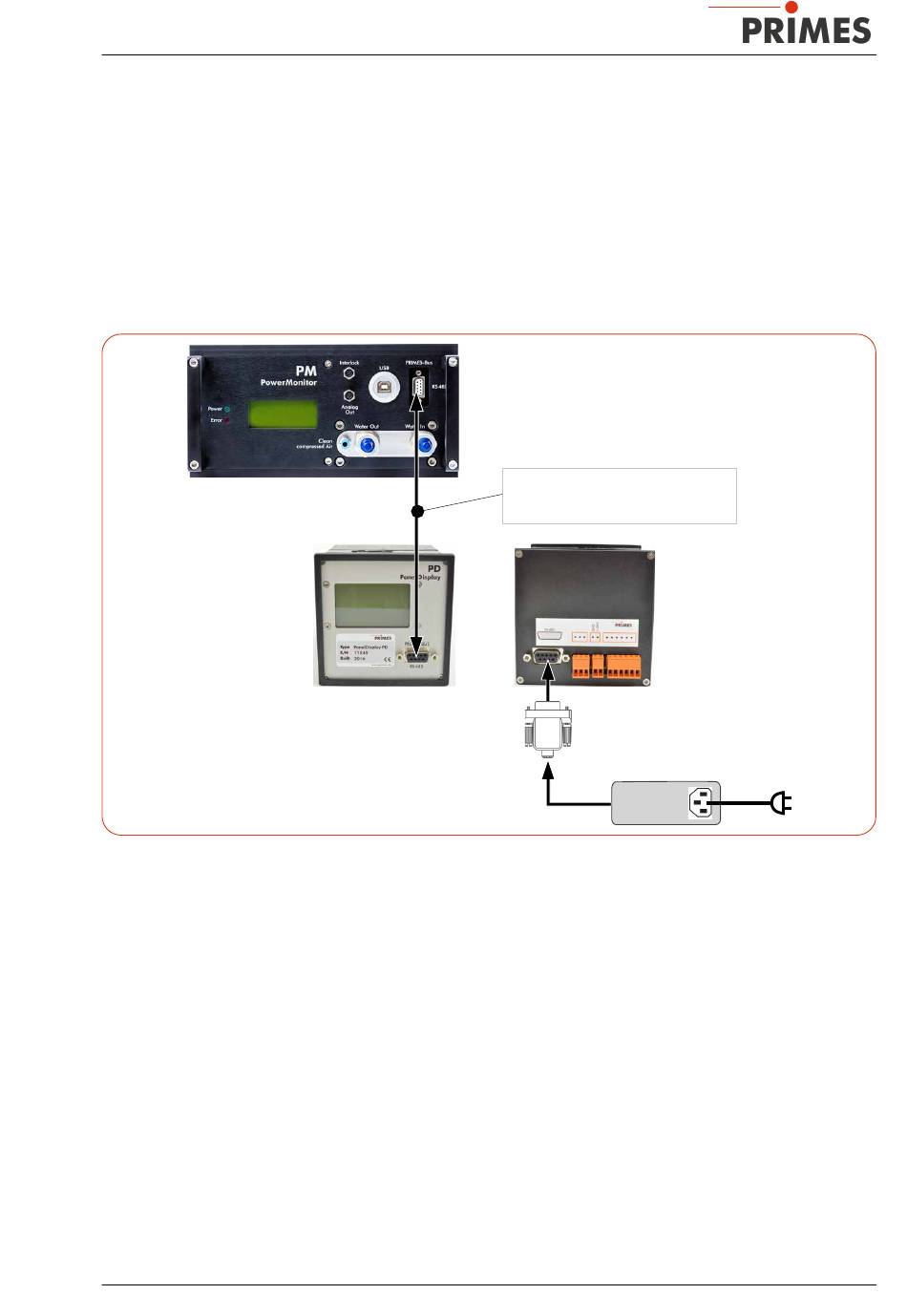

Abb. C.1:
Anschluss des PM an das PanelDisplay (am Beispiel des PM 48)
Revision 02 DE - 08/2023
73
