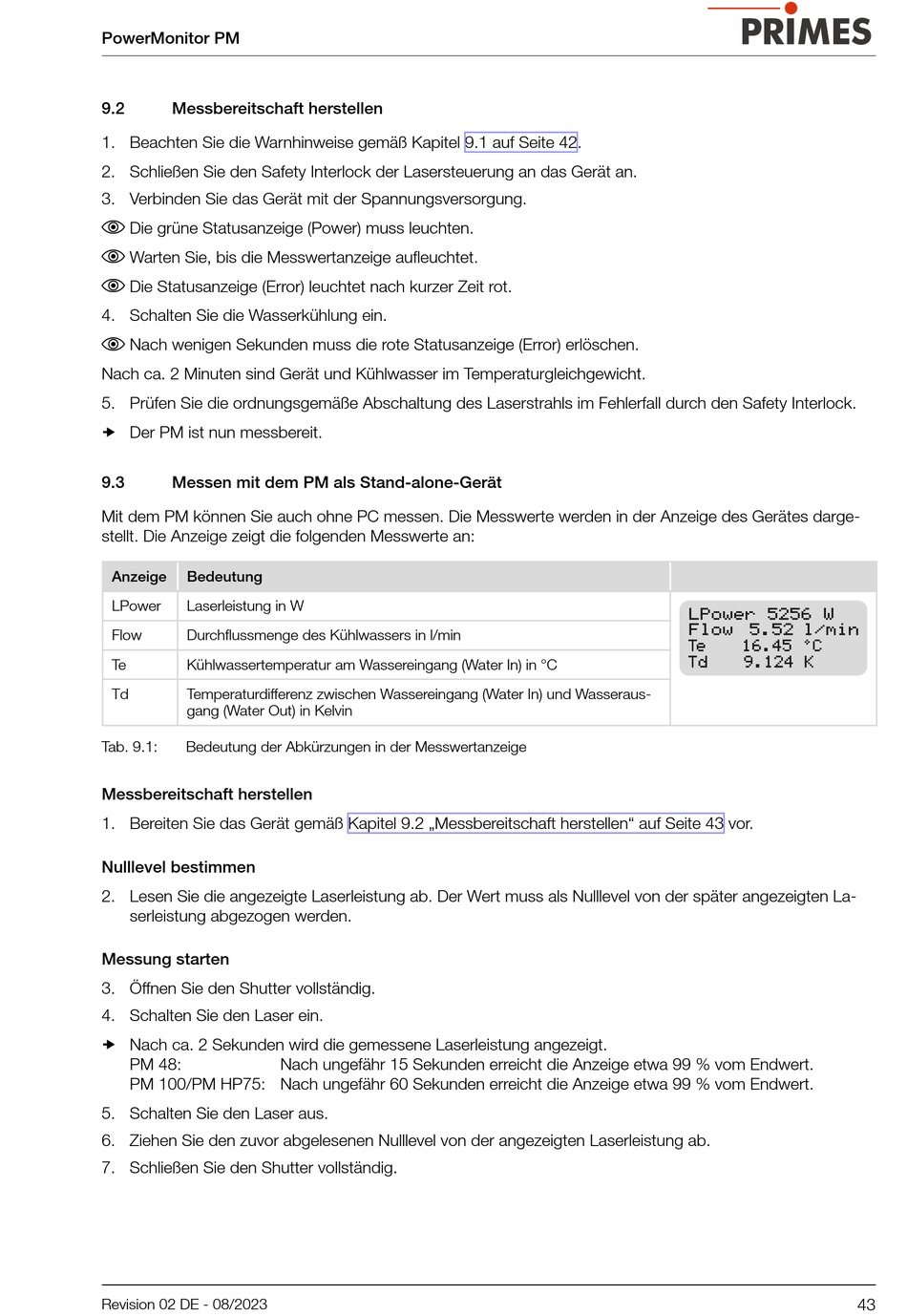

PowerMonitor PM
9.2
Messbereitschaft herstellen
1. Beachten Sie die Warnhinweise gemäß Kapitel 9.1 auf Seite 42.
2. Schließen Sie den Safety Interlock der Lasersteuerung an das Gerät an.
3. Verbinden Sie das Gerät mit der Spannungsversorgung.
Die grüne Statusanzeige (Power) muss leuchten.
Warten Sie, bis die Messwertanzeige aufleuchtet.
Die Statusanzeige (Error) leuchtet nach kurzer Zeit rot.
4. Schalten Sie die Wasserkühlung ein.
Nach wenigen Sekunden muss die rote Statusanzeige (Error) erlöschen.
Nach ca. 2 Minuten sind Gerät und Kühlwasser im Temperaturgleichgewicht.
5. Prüfen Sie die ordnungsgemäße Abschaltung des Laserstrahls im Fehlerfall durch den Safety Interlock.
Der PM ist nun messbereit.
9.3
Messen mit dem PM als Stand-alone-Gerät
Mit dem PM können Sie auch ohne PC messen. Die Messwerte werden in der Anzeige des Gerätes darge-
stellt. Die Anzeige zeigt die folgenden Messwerte an:
Anzeige
Bedeutung
LPower
Laserleistung in W
Flow
Durchflussmenge des Kühlwassers in l/min
Te
Kühlwassertemperatur am Wassereingang (Water In) in °C
Td
Temperaturdifferenz zwischen Wassereingang (Water In) und Wasseraus-
gang (Water Out) in Kelvin
Tab. 9.1:
Bedeutung der Abkürzungen in der Messwertanzeige
Messbereitschaft herstellen
1. Bereiten Sie das Gerät gemäß Kapitel 9.2 „Messbereitschaft herstellen" auf Seite 43 vor.
Nulllevel bestimmen
2. Lesen Sie die angezeigte Laserleistung ab. Der Wert muss als Nulllevel von der später angezeigten La-
serleistung abgezogen werden.
Messung starten
3. Öffnen Sie den Shutter vollständig.
4. Schalten Sie den Laser ein.
Nach ca. 2 Sekunden wird die gemessene Laserleistung angezeigt.
PM 48:
PM 100/PM HP75: Nach ungefähr 60 Sekunden erreicht die Anzeige etwa 99 % vom Endwert.
5. Schalten Sie den Laser aus.
6. Ziehen Sie den zuvor abgelesenen Nulllevel von der angezeigten Laserleistung ab.
7. Schließen Sie den Shutter vollständig.
Revision 02 DE - 08/2023
Nach ungefähr 15 Sekunden erreicht die Anzeige etwa 99 % vom Endwert.
43
