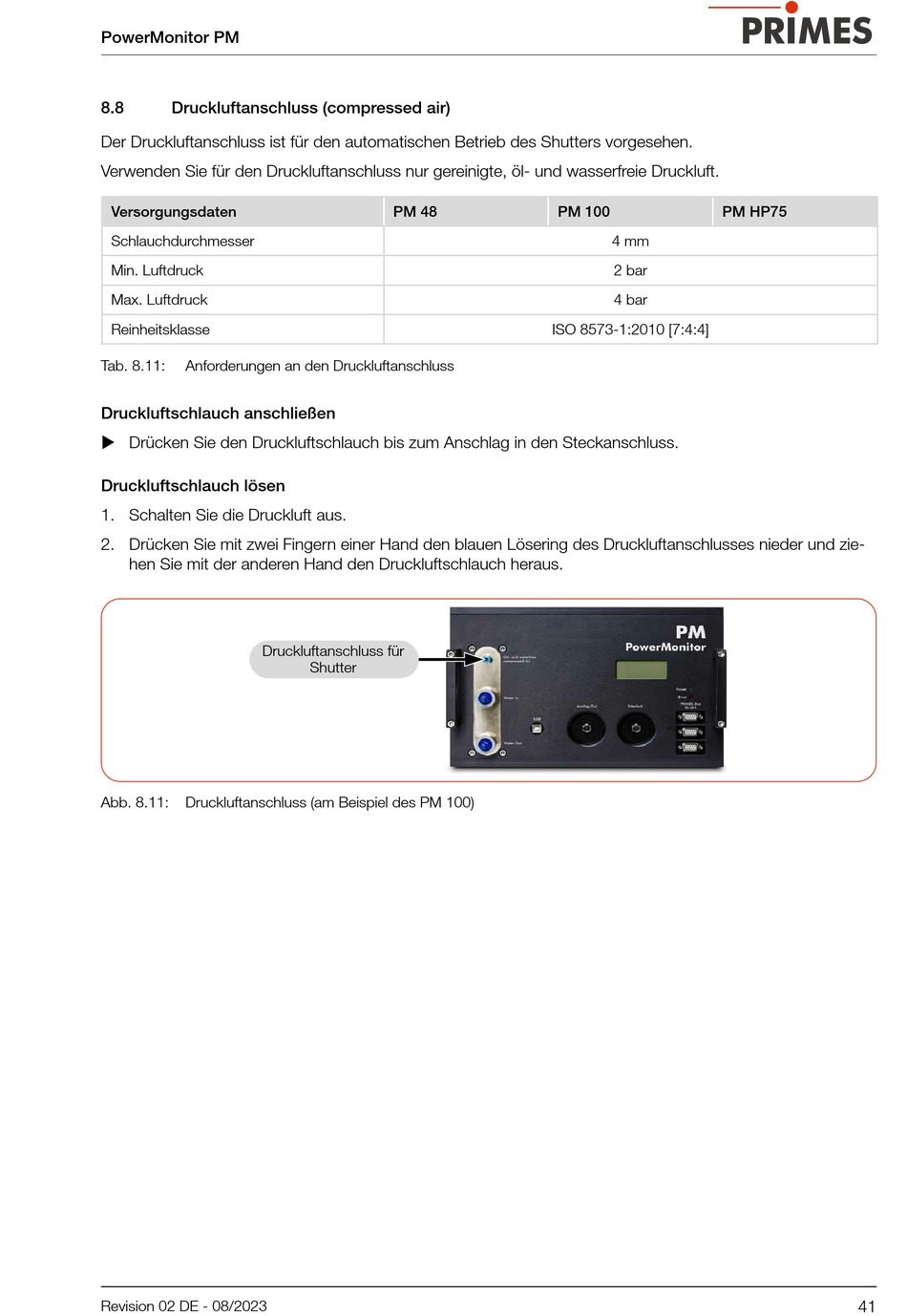

PowerMonitor PM
8.8
Druckluftanschluss (compressed air)
Der Druckluftanschluss ist für den automatischen Betrieb des Shutters vorgesehen.
Verwenden Sie für den Druckluftanschluss nur gereinigte, öl- und wasserfreie Druckluft.
Versorgungsdaten
Schlauchdurchmesser
Min. Luftdruck
Max. Luftdruck
Reinheitsklasse
Tab. 8.11:
Anforderungen an den Druckluftanschluss
Druckluftschlauch anschließen
Drücken Sie den Druckluftschlauch bis zum Anschlag in den Steckanschluss.
Druckluftschlauch lösen
1. Schalten Sie die Druckluft aus.
2. Drücken Sie mit zwei Fingern einer Hand den blauen Lösering des Druckluftanschlusses nieder und zie-
hen Sie mit der anderen Hand den Druckluftschlauch heraus.
Druckluftanschluss für
Abb. 8.11:
Druckluftanschluss (am Beispiel des PM 100)
Revision 02 DE - 08/2023
PM 48
Shutter
PM 100
PM HP75
4 mm
2 bar
4 bar
ISO 8573-1:2010 [7:4:4]
41
