8 Inbetriebnahme/Funktionsprüfung
HINWEIS
Es wird eine Prüfung in Verbindung mit der angeschlossenen Anlage empfohlen.
Für einige Einstellungen ist die Einbau- und Betriebsanleitung der Pumpe erforderlich.
8.1

Einstellungen

Das Wilo-Connect Modul wird über die Bedienelemente der angeschlossenen Pumpe eingestellt.
Funktionsweisen zur Bedienung und grundlegende Menübeschreibungen der Pumpe, sind in der jeweiligen
Einbau- und Betriebsanleitung beschrieben.

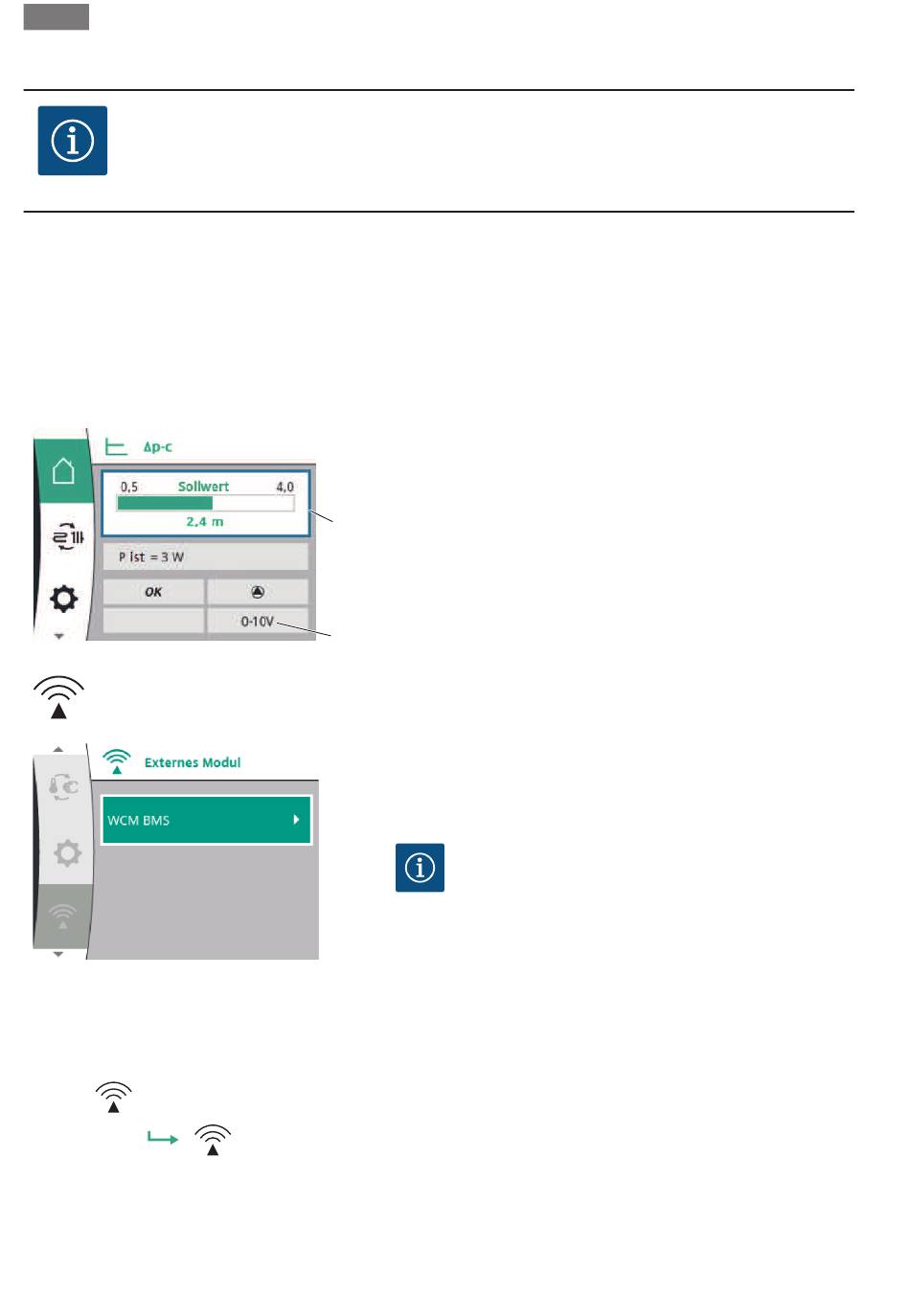

Hauptmenü (Homescreen)
Das Hauptmenü zeigt die aktuellen Einstellungen/Zustände der Pumpe im Betrieb (Beispieleinstellung) an.
"Externes Modul" im Hauptmenü auswählen
8.1.1 Menüstruktur
Menüauswahl
WCM BMS
18
Pos.1:
Blauer Rahmen um das Sollwert-Anzeigefeld:
Die Pumpe wird über das Wilo-Connect module BMS ge-
regelt. Eine Sollwerteinstellung am Bedienknopf der Pum-
1
pe ist nicht möglich.
Pos. 2:
Aktive Einflüsse: Aktueller Signaleingang am Wilo-
Connect module BMS, der auf die Pumpe Einfluss nimmt:
0-10 V, Ext. AUS, Ext. MAX, Ext. MIN
2
In diesem Menü werden alle weiteren Einstellungen und
Funktionen für das Wilo-Connect module BMS (WCM BMS)
vorgenommen.
Analogeingang
Einbau- und Betriebsanleitung • Wilo-Connect module BMS • Ed.01/2023-06
HINWEIS! Gekürzte Texte der Auswahlmenüs und
Einstelldialoge sind in der folgenden Menüstruktur
vollständig beschrieben.
Mögliche Einstellungen
Nicht genutzt
0-10V mit Aus
0-10V ohne Aus
2-10V Kabelbrucherkennung
10-0V Solar
