SSM
SBM
8

Oppstart/funksjonskontroll

LES DETTE
Det anbefales å utføre kontroll i forbindelse med det tilkoblede anlegget.
For noen innstillinger trenger man monterings- og driftsveiledningen til pumpen.
8.1

Innstillinger

Wilo-Connect-modulen stilles inn via betjeningselementene på den tilkoblede pumpen.
Betjeningsmåtene og en beskrivelse av de grunnleggende pumpemenyene er beskrevet i monterings- og
driftsveiledning for pumpen.
Hovedmeny (Homescreen)
Hovedmenyen viser de aktuelle innstillingene/tilstandene til pumpen under drift (eksempelinnstilling).
242
GND (-) 24 V
Monterings- og driftsveiledning • Wilo-Connect module BMS • Ed.01/2023-06

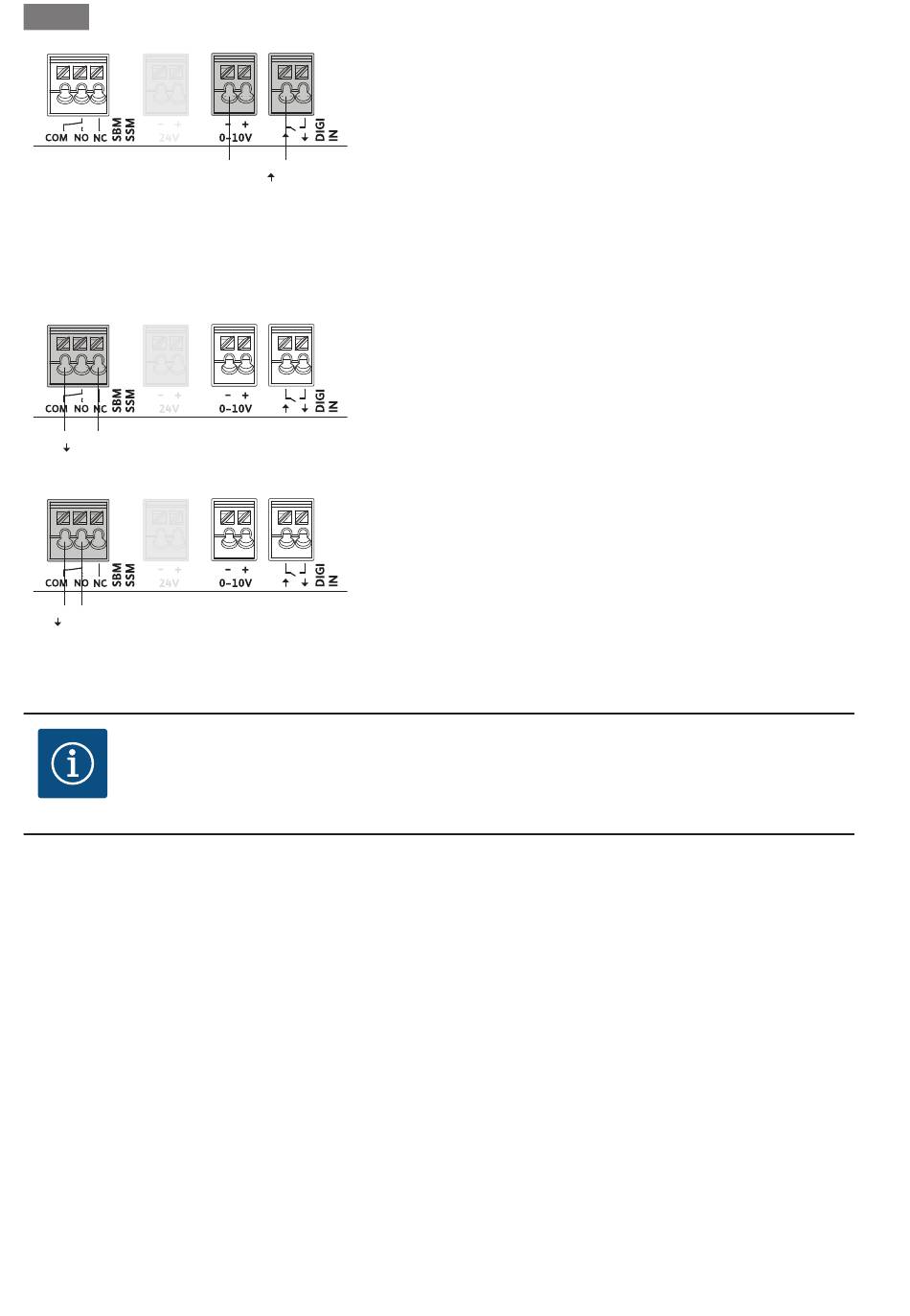

med 24 V digitalt utgangssignal fra en ekstern styring.
OBS! Pass på følgende ved tilkobling av et 24 V digitalt
utgangssignal til digitalinngangen:
• Koble fellesjord (GND) til minuskontakten på
analoginngangsklemmen.
• Koble 24 V-signalet til digitalinngangsklemmen, med
pilen i retning klemmen (inngang).
Parallell bruk av analoginngangen er mulig ved bruk av
samme jordingspunkt.
Reléutgang
(klemmefarge rød)
Tilkobling som samlefeilmelding (SSM)
Tilkobling som samlet driftsmelding (SBM)
