sv

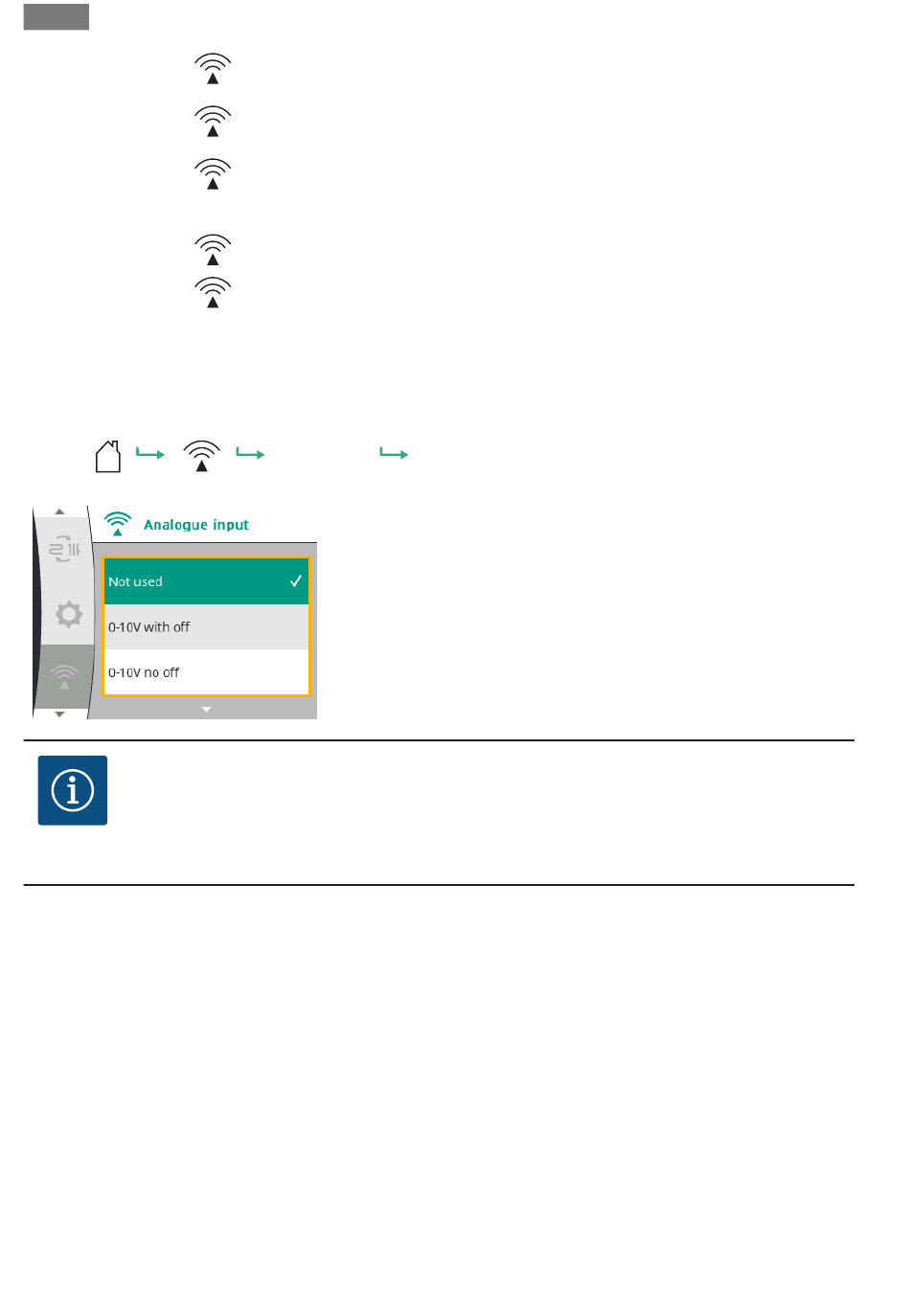

8.1.2 Konfigurera analog ingång 0-10 V
Modulens analoga ingång kan anpassas för olika användningar.
Inställningar görs via pumpens manöverdelar. Välj meny:
OBS
Överföringskurvor för 0-10 V-signal beskrivs i kapitel 6.1.
Vid aktiverad kontroll via 0-10 V-signal kan inga börvärdesinställningar för reglersättet
göras via pumpens driftknapp.
0-10V with off
Den analoga ingången styr pumpens börvärde, beroende på det inställda reglersättet (t.ex. Δp-c eller Δp-v).
Från en spänning <1 V kopplas pumpen från.
0-10V no off
0-10V-signalen utvärderas över hela spänningsintervallet för inställning av börvärdet för det inställda
reglersättet.
2-10V CB detec.
0-10V-signalen utvärderas som 2-10V-signal. Den analoga ingången styr pumpens börvärde, beroende på
det inställda reglersättet (t.ex. Δp-c eller Δp-v).
För denna kurva är en identifiering av kabelbrott aktiv. Om för låg spänning ligger på (<1 V) registreras detta
som kabelbrott. Ett särskilt förhållande kan ställas in för ett registrerat kabelbrott.
10-0V solar
0-10V-signalen utvärderas vid pump för solvärmeanläggningar. Den analoga ingången styr pumpens
börvärde.
200
Relä utlösningsfördröjning
Relä återställningsfördröjning
Relä test
SW version
Ytterligare WCM
WCM BMS
Not used (fabriksinställning)
Ingen 0-10V-signal utvärderas.
Den analoga ingången är inte aktiv och påverkar inte pumpens
funktion.
Börvärdet kan alltjämt ställas in via pumpens driftknapp.
Monterings- och skötselanvisning • Wilo-Connect module BMS • Ed.01/2023-06
0 s ... 60 s
0 s ... 60 s
Normal
Tvångsstyrd till aktiv
Tvångsstyrd till inaktiv
(information)
Ja
Nej
Analog ingång
