Tässä ominaiskäyrässä kaapelikatkon tunnistus on aktiivinen. Jos kytketty jännite on liian pieni (< 1 V), se
tunnistetaan kaapelikatkoksi. Havaitulle kaapelikatkolle voidaan asettaa tietty toiminta.
10-0V solar
0–10 V:n signaali arvioidaan, kuten aurinkolämmitysjärjestelmien pumpun kohdalla. Analoginen tulo ohjaa
pumpun asetusarvoa.
8.1.2.1 Kaapelikatkoon reagoinnin konfigurointi

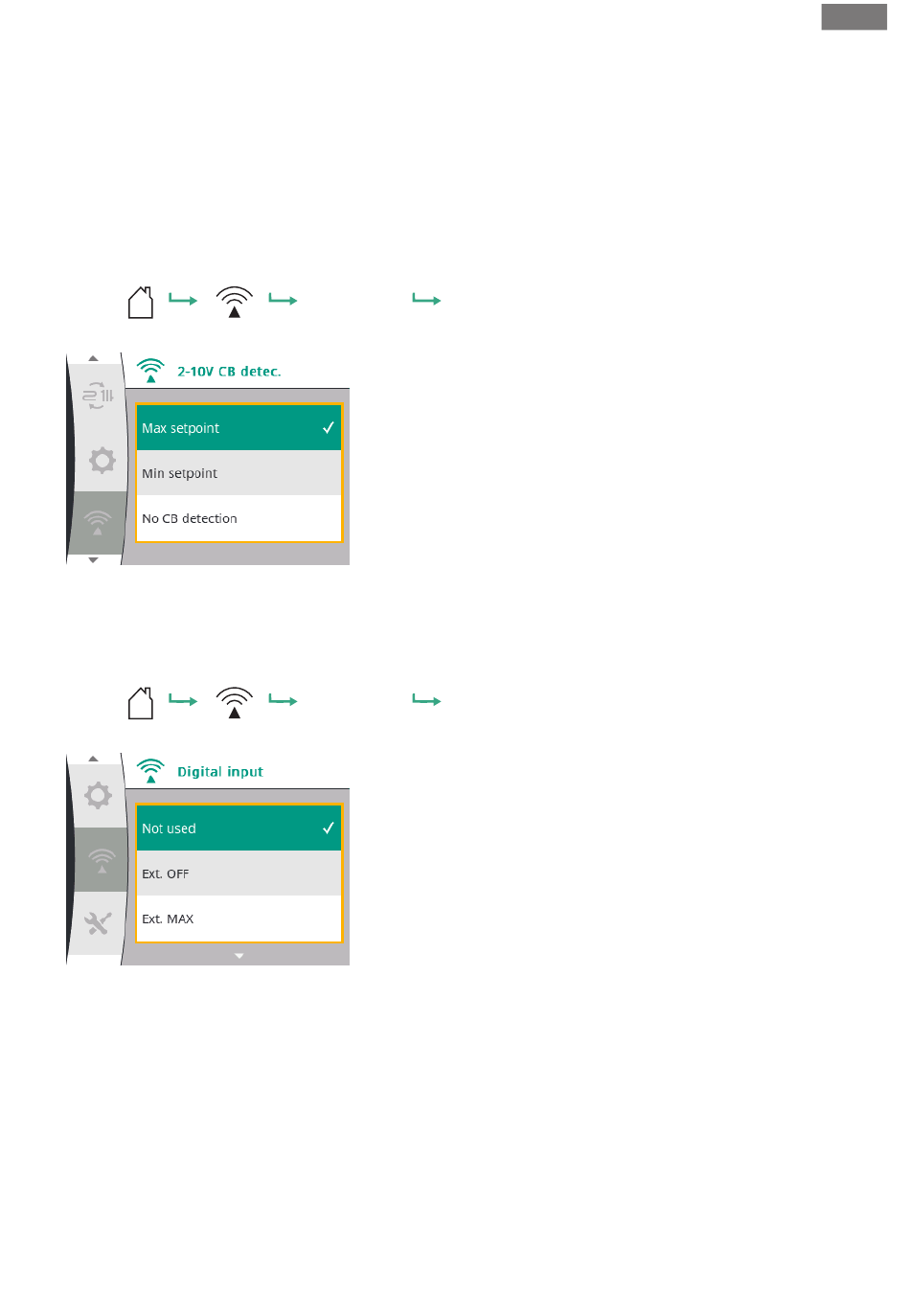

Jos analoginen tulo on konfiguroitu asetukseen 2-10V CB detec., seuraavilla asetuksilla voidaan valita
reaktio havaittuun kaapelikatkoon. Valitse valikko:
8.1.3 Digitaalisen tulon konfigurointi
Digitaalisen tulon kautta voidaan ohjata valittavaa toimintoa.
Asetukset tehdään pumpun käyttölaitteiden kautta. Valitse valikko:
Ext. MAX
Pumppu vaihtokytkee normaalin käytön ja maksimiasetusarvolla yliohjauksen välillä.
Kosketin kiinni: Pumppu käy maksimikierrosluvulla.
Kosketin auki: Pumppu käy asetetulla käyttötavalla.
Ext. MIN
Pumppu vaihtokytkee normaalin käytön ja minimiasetusarvolla yliohjauksen välillä.
Kosketin kiinni: Pumppu käy säädetyllä, alennetulla kierrosluvulla (yöajan pudotustoiminto).
Kosketin auki: Pumppu käy asetetulla käyttötavalla.
8.1.3.1 Säätö Ext. MIN set.
Mahdollistaa asetusarvon säädön, kun toiminto Ext. MIN laukaistaan digitaalisen tulon kautta. Valitse valikko:
Asennus- ja käyttöohje • Wilo-Connect module BMS • Ed.01/2023-06
WCM BMS 2-10V CB detec.
Max setpoint (tehdasasetus)
Jos kaapelikatko on tunnistettu, määritetään
maksimiasetusarvo.
Min setpoint
Jos kaapelikatko on tunnistettu, määritetään minimiasetusarvo.
No CB detection
Ei reaktiota kaapelikatkoon: jos kaapelikatko on havaittu (< 1 V),
pumppu kytkeytyy pois päältä.
WCM BMS
Digital input
Not used (tehdasasetus)
Digitaalinen tulo ei ole aktiivinen eikä vaikuta pumpun
toimintaan.
Ext. Off
Pumppu kytketään päälle ja pois päältä.
Kosketin kiinni: Pumppu käy asetetulla käyttötavalla.
Kosketin auki: Pumppu on kytketty pois päältä.
Pumpun irtiravistustoiminto on aktiivinen (katso luku 6.4).
