4
3

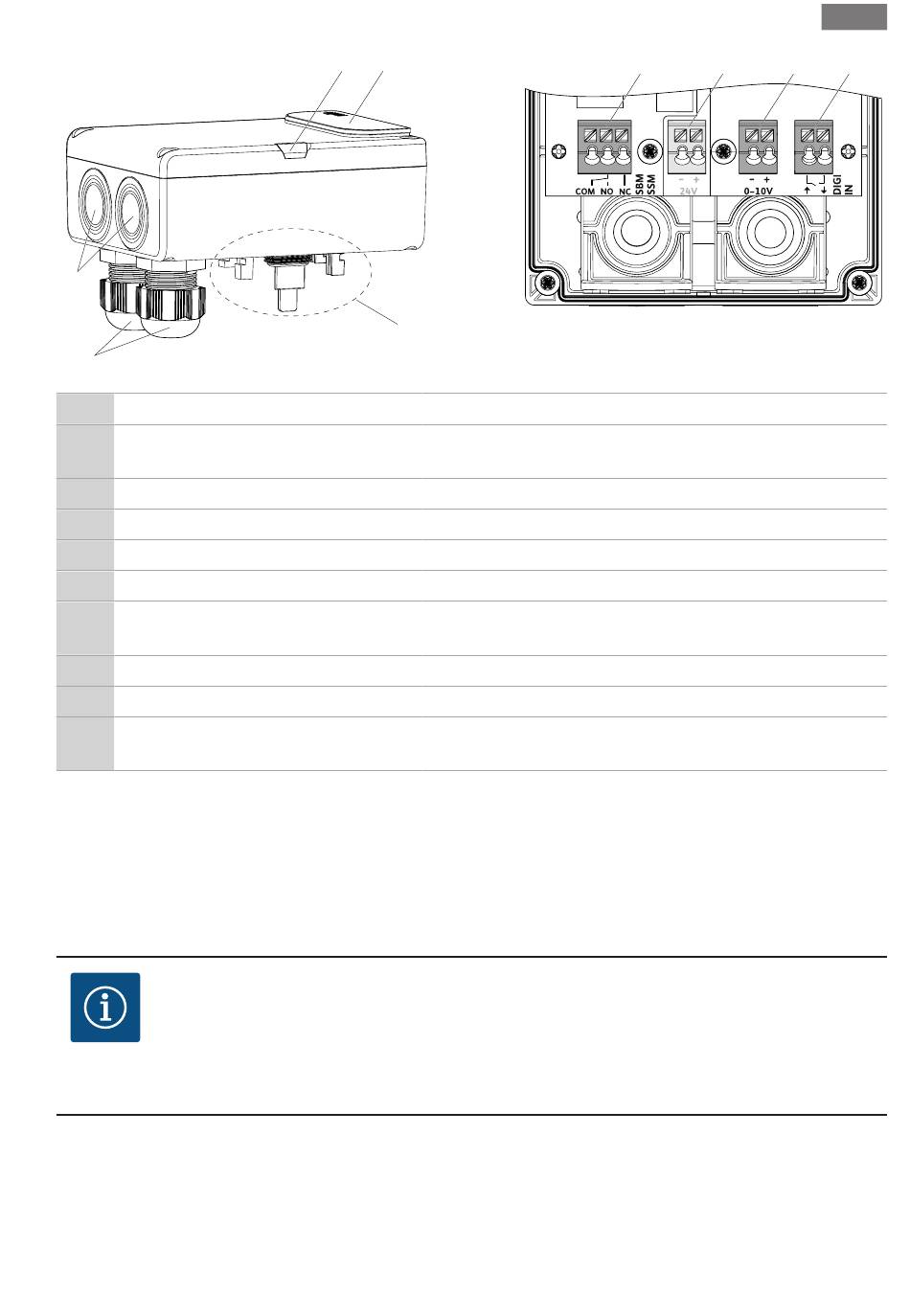

Pos. Denominazione
1 LED (indicatore dello stato di eserci-
zio)
2 Collegamento a spina (bloccabile)
3 2 pressacavi
4 Collegamento cavo alternativo
(5) Wilo-Connectivity Interface
6 Ingresso analogico 0 – 10 V
7 Ingresso digitale (configurabile)
8 Uscita digitale
(9) Ingresso 24 V
Sono disponibili le seguenti interfacce di comunicazione, che vengono impostate tramite il comando della
pompa:
6.1 Ingresso analogico 0 – 10 V
Il valore di consegna della pompa viene regolato tramite il segnale 0 – 10 V in base al modo di regolazione
impostato.
Il segnale 0 – 10 V può essere interpretato in diversi modi.
AVVISO

Curve caratteristiche di trasferimento

Il valore "w" nelle seguenti curve caratteristiche di trasferimento si riferisce all'impostazione
dei valori di consegna di prevalenza, velocità di rotazione e temperatura.
Istruzioni di montaggio, uso e manutenzione • Wilo-Connect module BMS • Ed.01/2023-06
1 (5)
2
Spiegazione
verde acceso: il modulo è pronto per il funzionamento
all'interfaccia Wilo-Connectivity Interface della pompa
M 20, premontati in allineamento verticale
per pressacavi in allineamento orizzontale
Slot per moduli integrativi (previsione di ampliamento)
per impostazione del valore di consegna nel rispettivo mo-
do di regolazione
per contatto libero da potenziale o 24 V
come relè contatto in commutazione (SSM/SBM)
tensione di alimentazione esterna (previsione di amplia-
mento)
8 (9) 6
it
7
