fi
w
max
min
Off
1
0 2,5 3
w
max
min
Off
0 0.5
6.2

Digitaalinen tulo

Tulo potentiaalivapaata kosketinta tai ulkoisen ohjauksen (esim. PLC) 24 V:n digitaalista signaalia varten.
Valittavissa ovat seuraavat toiminnot, jotka aktivoidaan moduulin digitaalisen tulon kautta:
Ext. OFF:
• Kosketin auki (tai kytketty 0 V): Pumppu ei käy.
• Kosketin kiinni (tai kytketty 24 V): Pumppu käy säätökäytöllä.
Ext. MIN:
• Kosketin auki (tai kytketty 0 V): Pumppu käy säätökäytöllä.
• Kosketin kiinni (tai kytketty 24 V): pumppu käy säädetyllä, alennetulla kierrosluvulla (yöajan
pudotustoiminto).
Ext. MAX:
• Kosketin auki (tai kytketty 0 V): Pumppu käy säätökäytöllä.
• Kosketin kiinni (tai kytketty 24 V): Pumppu käy maksimikierrosluvulla.
6.3 Digitaalinen lähtö (vaihtokosketinrele)
Rele ilmoittaa käyttötilat konfiguroinnista riippuen. Seuraavat toiminnot ovat valittavissa:
SSM:
Yleishälytyksen (SSM) signaali on käytettävissä potentiaalivapaassa avautuvassa koskettimessa (COM - NC).
SSM voi ilmoittaa häiriönä vain virheitä "SSM only errors" tai virheitä ja varoituksia "SSM err & warn". Valinta
tapahtuu moduulin konfiguroinnissa pumpun käytön avulla.
• Kosketin kiinni: Pumppu toimii määritetyllä käyttötavalla, tai se on kytketty virrattomaksi.
• Kosketin auki: Pumpussa on häiriö.
SBM:
Kootun käytön ilmoituksen (SBM) signaali on käytettävissä potentiaalivapaassa sulkeutuvassa koskettimessa
(COM - NO).
SBM voi ilmoittaa erilaisista käyttötiloista. Valinta tapahtuu moduulin konfiguroinnissa pumpun käytön
avulla.
216

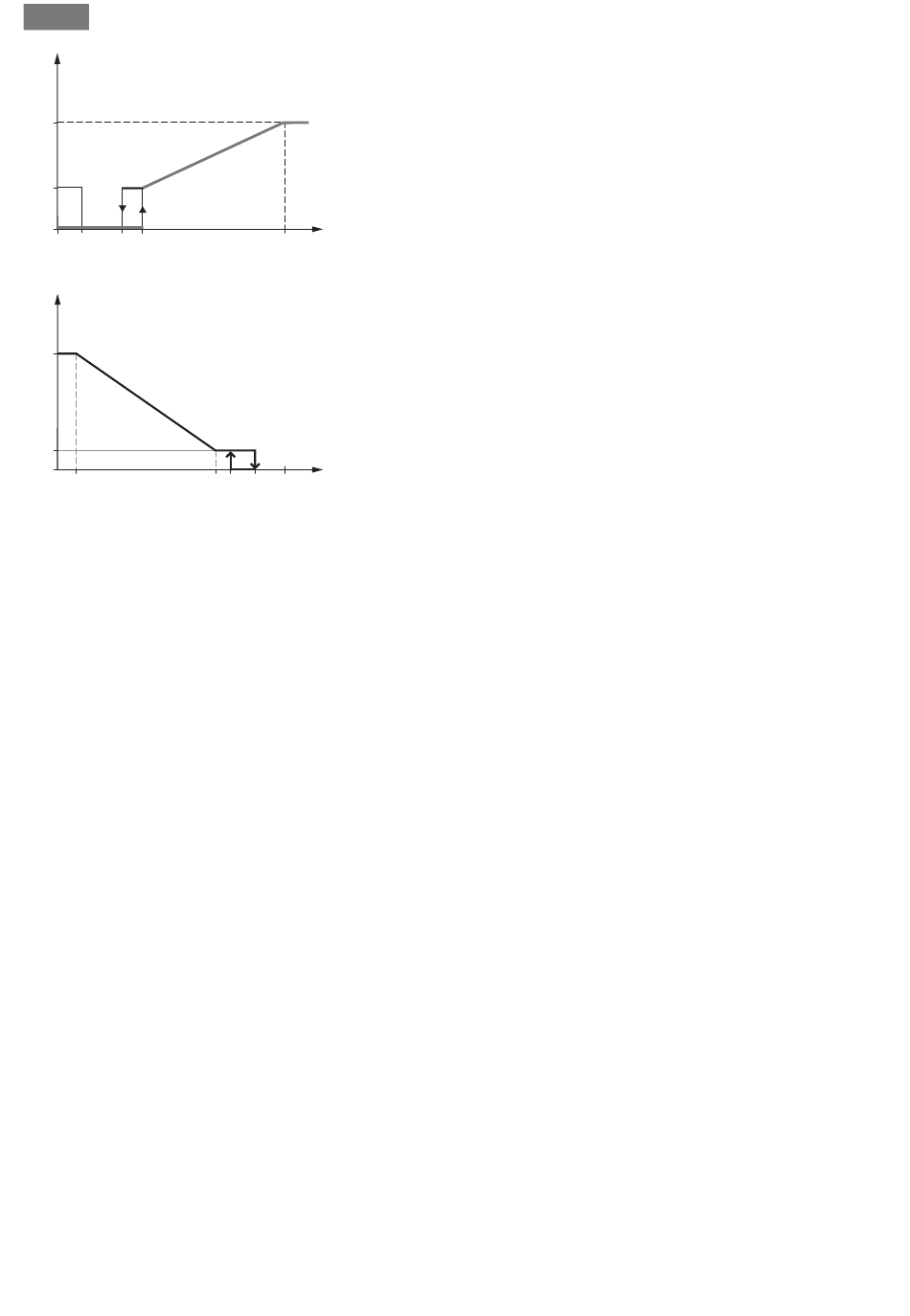

2-10V CB detec.
Valitun säätötavan asetusarvon säätö ja kaapelikatkon
tunnistus.
U < 1 V: Kaapelikatko havaittu, pumppu käy määritetyllä
asetusarvolla (varakäyttö)
1 V < U < 2,5 V: Pumppu pysähtyy
2,5 V < U < 3 V: Pumppu käy minimiasetusarvolla
10 U/V
3 V < U < 10 V: Asetusarvo vaihtelee minimi- ja maksimiarvon
välillä (lineaarisesti)
10-0V solar
Valitun säätötavan asetusarvon säätö.
U < 0,5 V: Pumppu käy maksimiasetusarvolla
0,5 V < U < 8,5 V: Asetusarvo laskee lineaarisesti
maksimiarvosta minimiarvoon
8,5 V < U < 9,3 V: Pumppu käy minimiasetusarvolla (käyttö)
8,5 V < U < 8,8 V: Pumppu käy minimiasetusarvolla (käynnistys)
8.5 8.8 9.3 10 U/V
9,3 V < U < 10 V: Pumppu pysähtyy
Asennus- ja käyttöohje • Wilo-Connect module BMS • Ed.01/2023-06
