pl
8.1.2 Konfiguracja wejścia analogowego 0–10 V
Wejście analogowe modułu można dostosować na potrzeby różnych zastosowań.

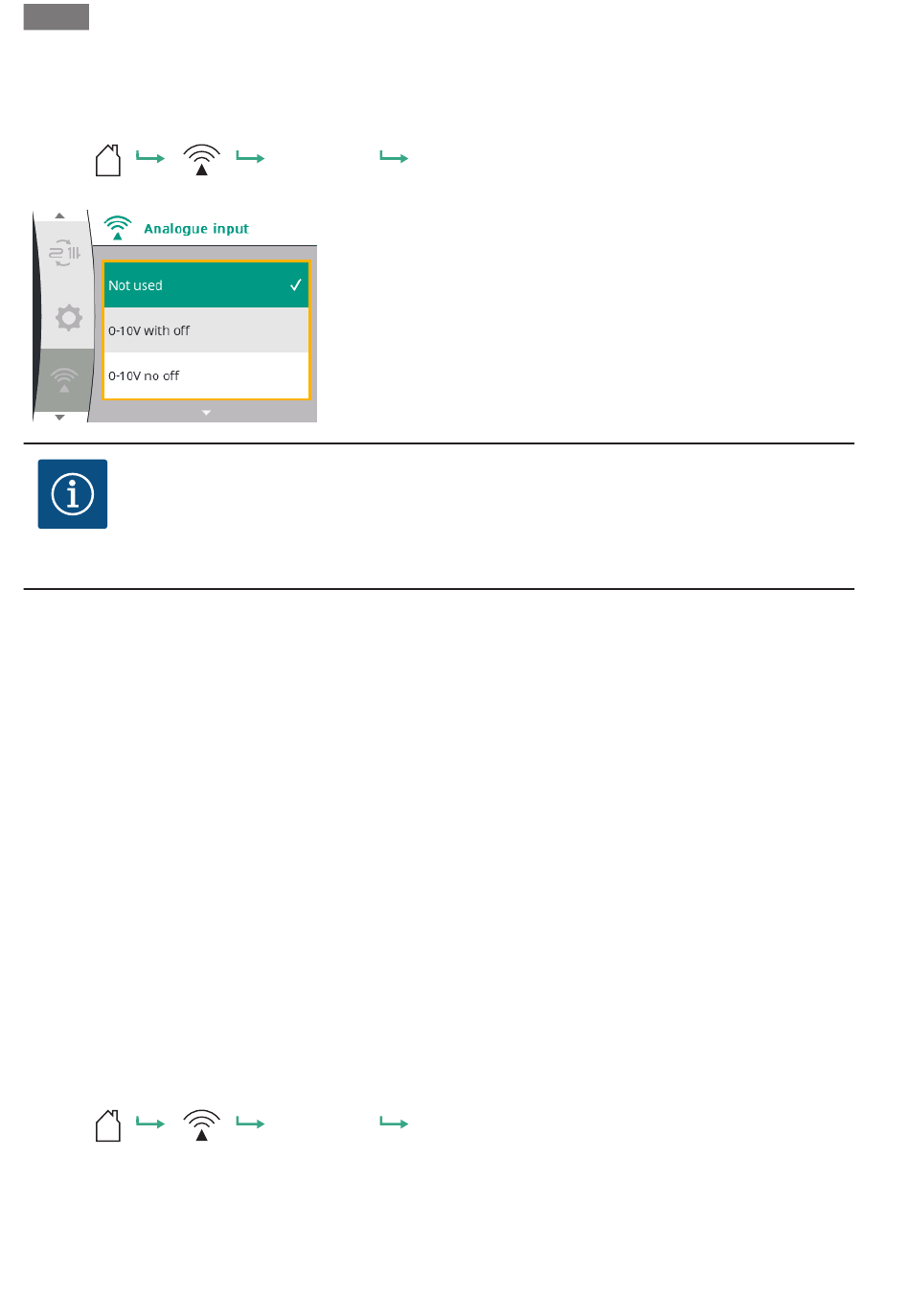

Ustawień dokonuje się za pomocą elementów obsługi pompy. Wybór menu:
NOTYFIKACJA
Charakterystyki transmisji do sygnału 0–10 V zostały opisane w rozdziale 6.1.
Przy aktywnym sterowaniu za pośrednictwem sygnału 0–10 V nie można dokonywać konfi-
guracji wartości zadanej trybu regulacji za pomocą pokrętła pompy.
0-10V with off
Wejście analogowe steruje wartością zadaną pompy, w zależności od skonfigurowanego trybu regulacji (np.
Δp-c albo Δp-v). Od napięcia <1 V pompa się wyłącza.
0-10V no off
Sygnał 0–10 V jest analizowany w całym zakresie napięcia na potrzeby konfiguracji wartości zadanej usta-
wionego trybu regulacji.
2-10V CB detec.
Sygnał 0–10 V jest analizowany jako sygnał 2–10 V. Wejście analogowe steruje wartością zadaną pompy, za-
leżnie od skonfigurowanego trybu regulacji (np. Δp-c albo Δp-v).
Przy tej charakterystyce pompy rozpoznawanie przerwania przewodu jest aktywne. Jeśli występuje zbyt ni-
skie napięcie (<1 V), system rozpozna to jako przerwanie przewodu. Można skonfigurować szczególne po-
stępowanie na wypadek rozpoznania przerwania przewodu.
10-0V solar
Sygnał 0–10 V analizowany jest jak w przypadku pompy do systemów ciepła solarnego. Wejście analogowe
steruje wartością zadaną pompy.
8.1.2.1 Konfiguracja reakcji na przerwanie przewodu
Jeśli wejście analogowe zostało skonfigurowane na 2-10V CB detec., za pomocą poniższych ustawień moż-
na dobrać reakcję na wypadek rozpoznania przerwania przewodu. Wybór menu:
156
WCM BMS Wejście analogowe
Not used (ustawienie fabryczne)
Nie odbywa się analiza sygnału 0–10 V.
Wejście analogowe nie jest aktywne i nie ma wpływu na działa-
nie pompy.
Wartość zadaną można skonfigurować za pomocą pokrętła
pompy.
WCM BMS 2-10V CB detec.
