7.1

Instalacja

Montaż modułu Wilo-Connect został opisany w instrukcji montażu i obsługi Stratos PICO.
PRZESTROGA
Wilgoć i wycieki mogą zniszczyć moduł regulacji.
Prace na otwartym module należy wykonywać wyłącznie w suchym otoczeniu.
Moduł BMS Wilo-Connect jest wtykany do interfejsu Wilo-Connectivity, pod blokowaną pokrywą modułu
pompy:
• Otwórz pokrywę modułu
• Zdjąć kapturek ochronny z kontaktu wtykowego.
• Należy ostrożnie założyć moduł Connect.
• Należy wcisnąć zamknięcia po obu stronach pokrywy modułu z powrotem do środka do momentu ich za-
kleszczenia.
NOTYFIKACJA
Ochrona IP pompy jest gwarantowana tylko przy całkowicie zablokowanym module.
Zamocowanie za pomocą śrub
Opcjonalnie moduł BMS Wilo-Connect można zamocować za pomocą samogwintujących śrub, objętych za-
kresem dostawy.
PRZESTROGA
Szkody materialne spowodowane rozładowaniem elektrostatycznym.
Rozładowania elektrostatyczne mogą zniszczyć urządzenia wrażliwe na wyładowania.
• Przestrzegać zasad postępowania z urządzeniami wrażliwymi na wyładowania (EDS)!
Odkręcić 4 śruby pokrywy modułu i zdjąć pokrywę:
• usunąć obie górne płytki w module.
–
Dostępne są 2 gniazda na śruby z walcowym zgrubieniem obok gniazda wtykowego.
• Umieścić moduł w odpowiednim gnieździe.
• Samogwintujące śruby poprowadzić przez gniazda na śruby z walcowym zgrubieniem i dokręcić modułową
obudowę na produkcie.
• Następnie zamknąć oba gniazda na śruby za pomocą korków objętych zakresem dostawy.
152

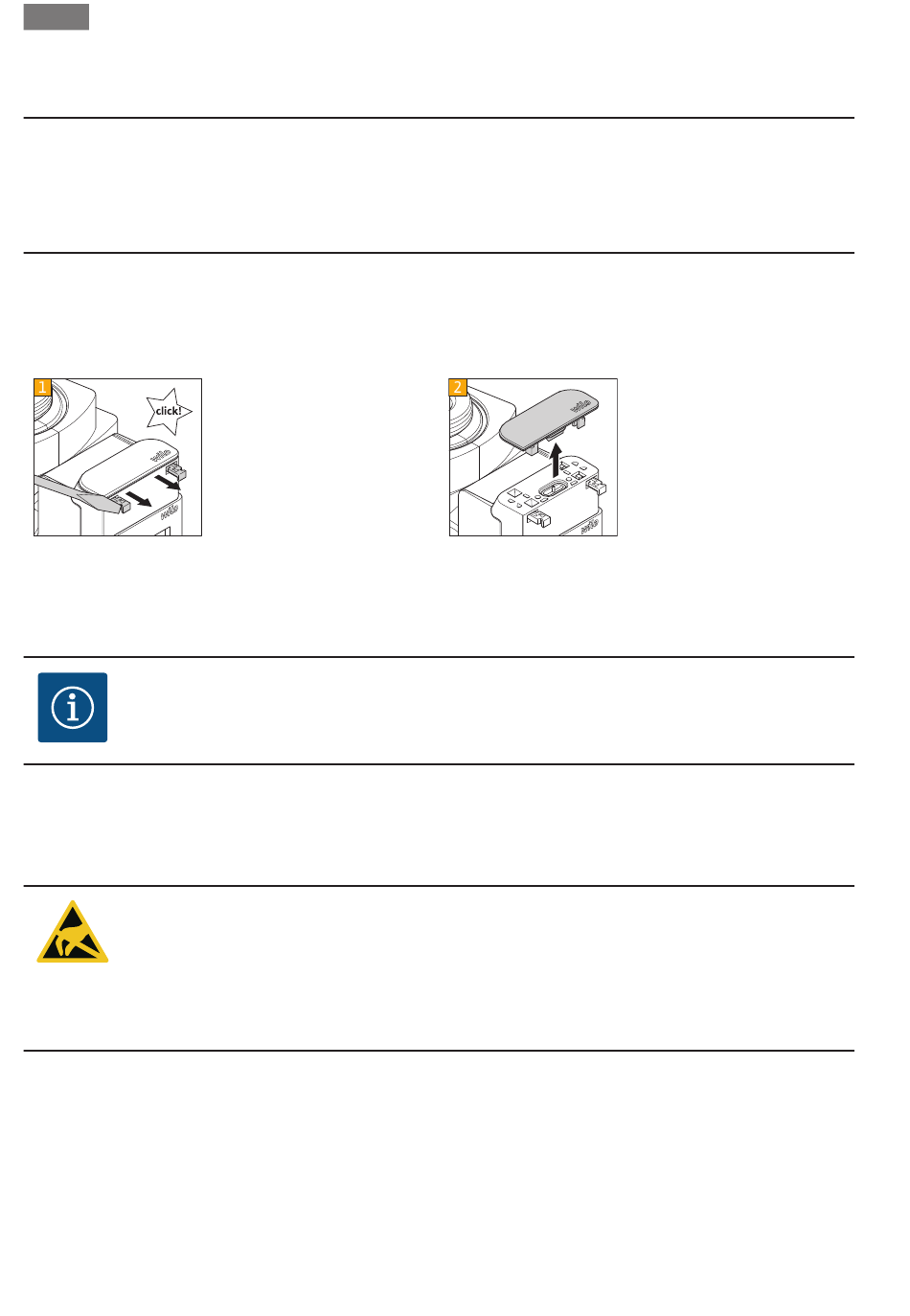

• Za pomocą śrubokręta
należy wyciągnąć za-
mknięcia po obu stronach
pokrywy modułu (1).
Instrukcja montażu i obsługi • Wilo-Connect module BMS • Ed.01/2023-06
• Należy ostrożnie zdjąć
pokrywę modułu (2)
i przechowywać ją w bez-
piecznym miejscu.
