nl
8.1

Instellingen

De Wilo-Connect-module wordt ingesteld met de bedieningselementen van de aangesloten pomp.
De bedieningsfuncties en basismenu's van de pomp worden beschreven in de desbetreffende inbouw- en
bedieningsvoorschriften.

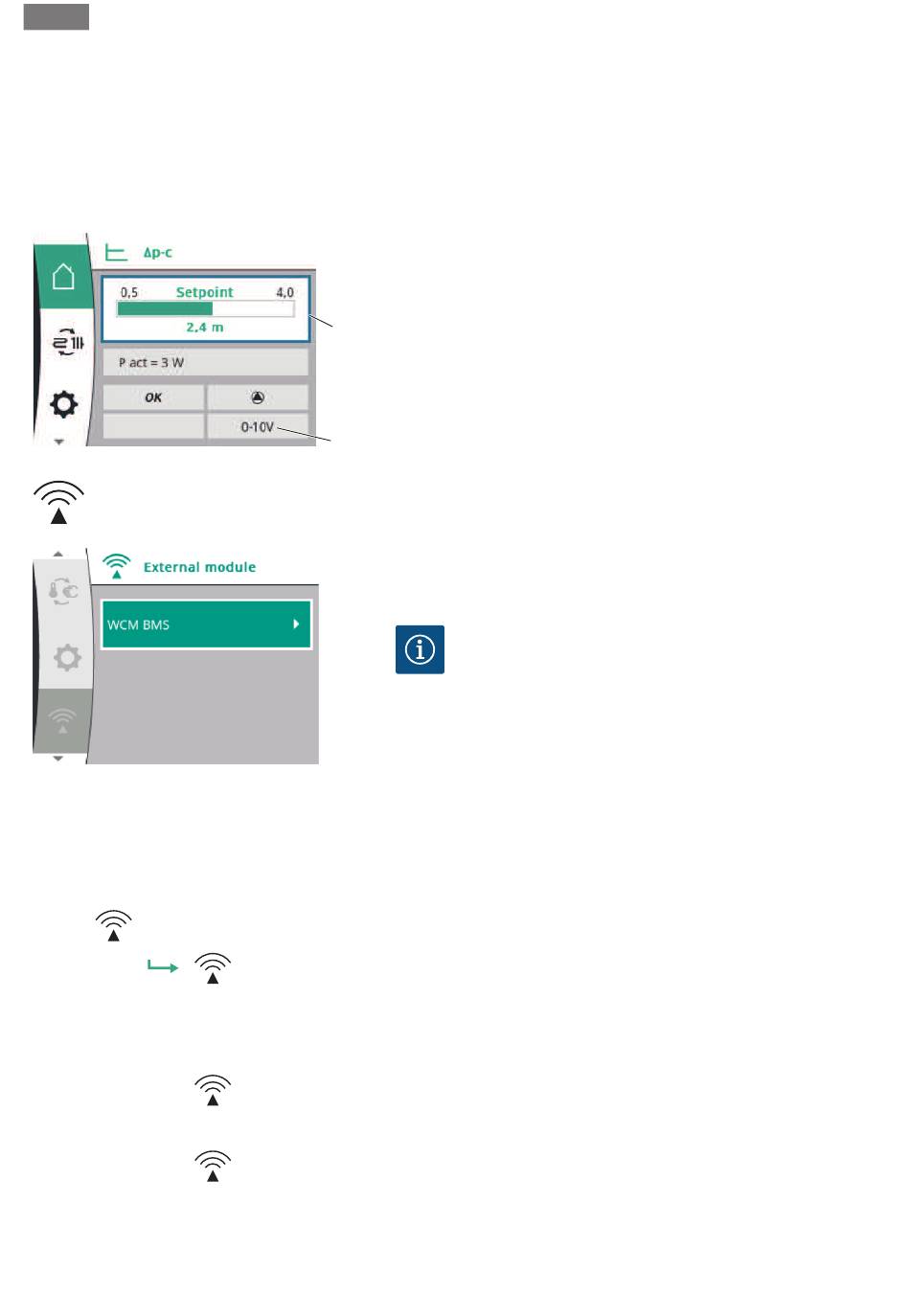

Hoofdmenu (Homescreen)
Het hoofdmenu toont de actuele instellingen/statussen van de pomp in bedrijf (voorbeeldinstelling).
"Externe module" in hoofdmenu selecteren
8.1.1

Menustructuur

Selecteren van
menupunten
WCM BMS
86
1
2
Analoge ingang
2-10V kabelbreukherkenning
Digitale ingang
Inbouw- en bedieningsvoorschriften • Wilo-Connect module BMS • Ed.01/2023-06
Pos. 1:
Blauw kader rond het gewenste waarde-weergaveveld:
De pomp wordt geregeld via de Wilo-Connect-module
BMS. Instelling van gewenste waardes met de bedienings-
knop van de pomp is niet mogelijk.
Pos. 2:
Actieve invloeden: Actuele signaalingang bij de Wilo-Con-
nect-module BMS die van invloed is op de pomp:
0-10 V, Ext. OFF, Ext. MAX, Ext. MIN
In dit menu worden alle overige instellingen en functies van
de Wilo-Connect-module BMS (WCM BMS) uitgevoerd.
LET OP! Verkorte teksten van de keuzemenu's en
instellingsdialogen worden in de volgende menus-
tructuur volledig beschreven.
Mogelijke instellingen
Niet gebruikt
0-10 V met uit
0-10 V zonder uit
2-10V kabelbreukherkenning
10-0V zonne-energie
Max. instelwaarde
Min. instelwaarde
Geen kabelbreukherkenning
Niet gebruikt
Ext. OFF
Ext. MAX
Ext. MIN
