Inbedrijfname/Controle Van De Werking - Wilo BMS Einbau- Und Betriebsanleitung

Aansluiting Wilo-Connect-modules BMS:
SSM
SBM
8

Inbedrijfname/controle van de werking

LET OP
Aanbevolen wordt een controle in combinatie met het aangesloten systeem.
Voor sommige instellingen worden de inbouw- en bedieningsvoorschriften van de pomp be-
nodigd.
Inbouw- en bedieningsvoorschriften • Wilo-Connect module BMS • Ed.01/2023-06
- +

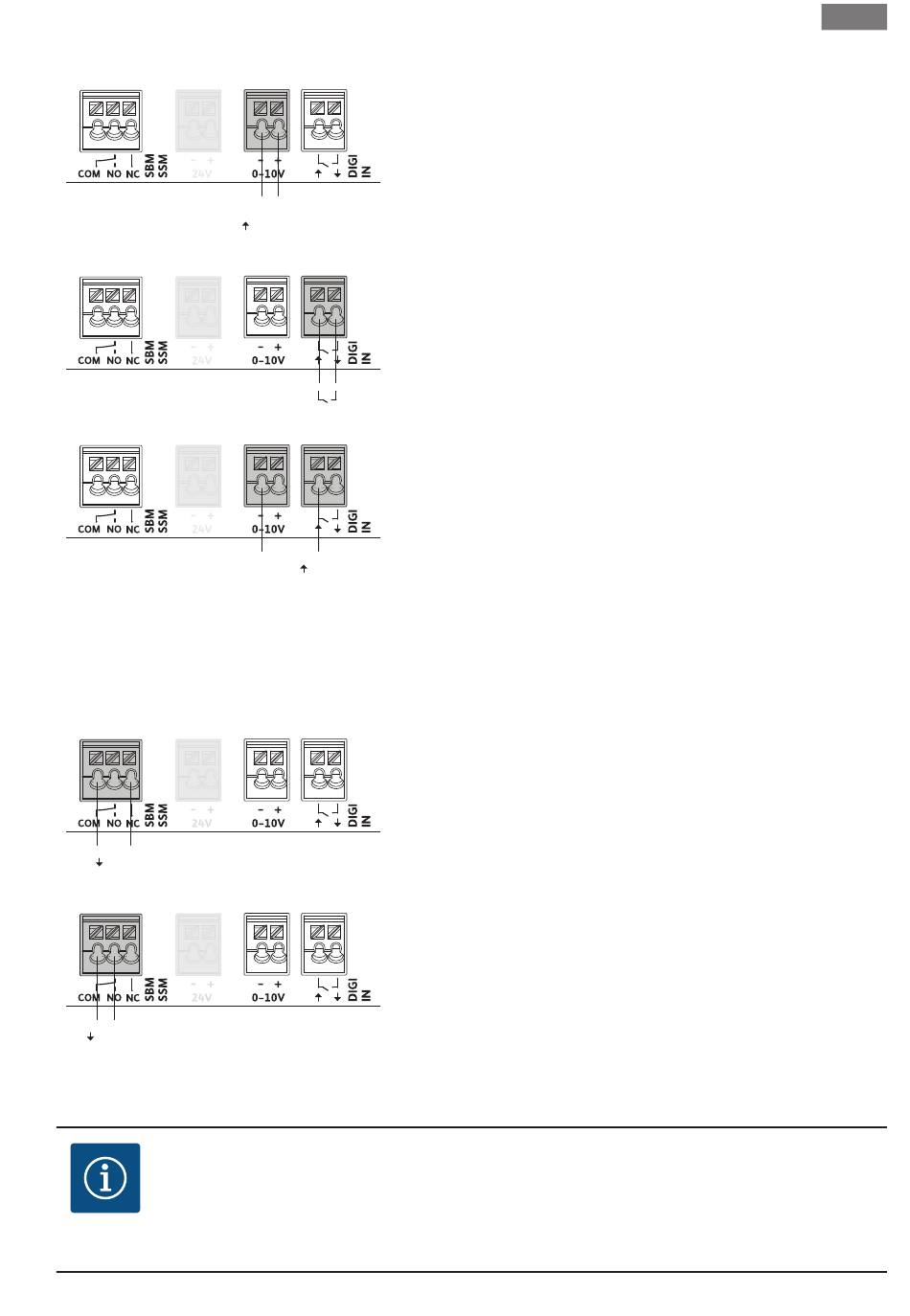

0-10 V
GND (-) 24 V
Analoge ingang 0-10 V
(klemkleur paars)
voor instelling van de gewenste waarde bij corresponde-
rende regelingsmodus
Digitale ingang
(klemkleur lichtgrijs)
met potentiaalvrij contact (schakelaar of relais)
met 24 V digitaal uitgangssignaal van een externe bestu-
ring.
LET OP! Neem bij aansluiting van een 24 V digitaal uit-
gangssignaal op de digitale ingang het volgende in acht:
• Sluit het gezamenlijke referentiepunt (GND) op de min-
aansluiting van de analoge ingangsklemmen aan.
• Sluit het 24 V signaal op de digitale ingangsklem aan,
met de pijl in de richting van de klem (ingang).
Parallel gebruik van de analoge ingang blijft bij gebruik
van hetzelfde referentiepunt mogelijk.
Relais uitgang
(klemkleur rood)
Aansluiting als verzamelstoringsmelding (SSM)
Aansluiting als verzamelbedrijfsmelding (SBM)
