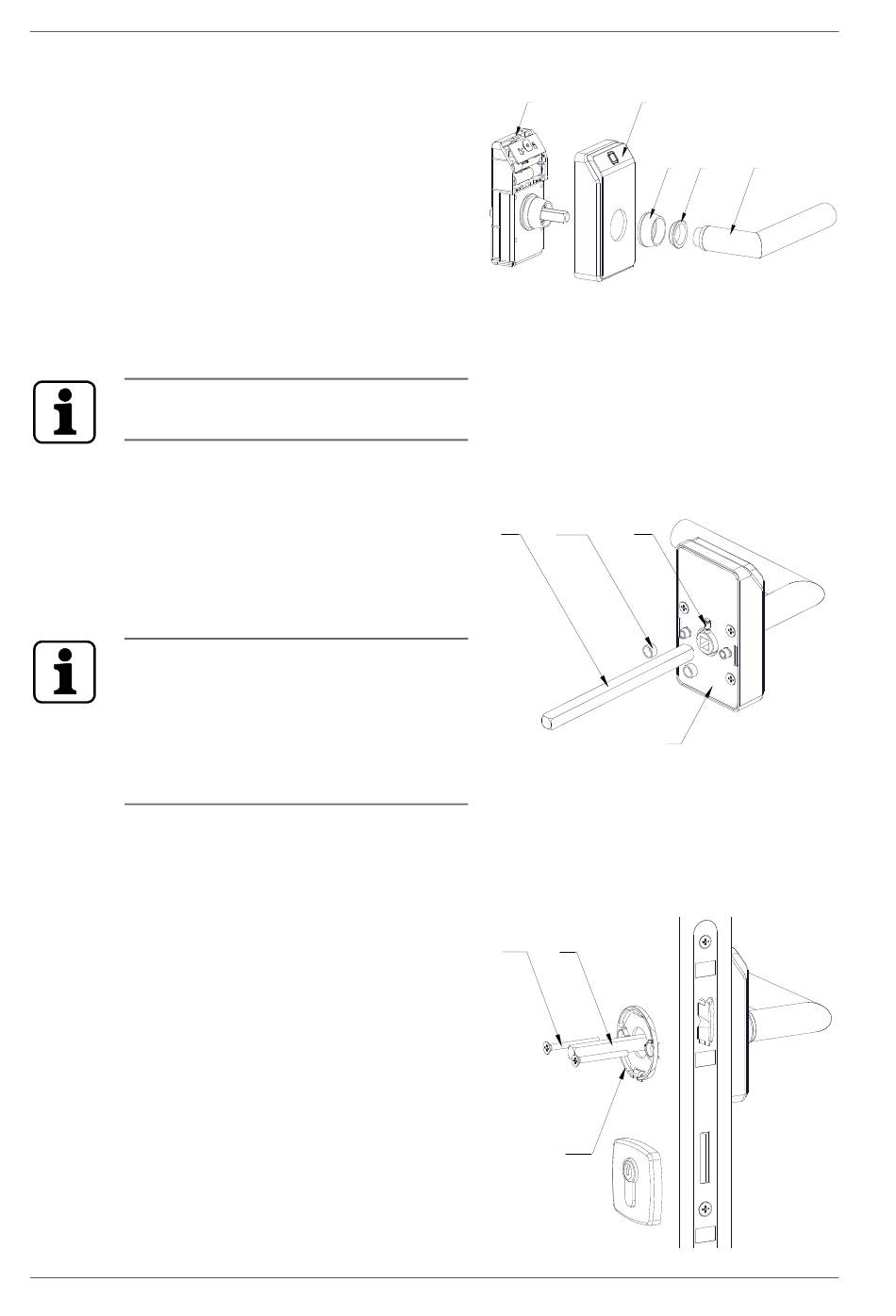

Gehäuse und Drücker montieren
3. Gehäuse (2) über die Mechatro-
nikeinheit (1) schieben.
4. Metallring (3) und Führungsring
(4) auf die Drückerlagerung der
Mechatronikeinheit (1) aufsetzen.
5. Drücker (5) auf den Vierkant der
Mechatronikeinheit (1) aufste-
cken.
Drücker (5) muss beim Aufstecken hör-
bar einrasten!
Drückerdorn einsetzen
6. Drückerdorn (8) in den Vierkant
der Mechatronikeinheit (1) ein-
setzen und mit Stiftschraube (9)
festschrauben.
Falls bereits größere Bohrungen als
Ø7,2 mm an der Tür vorhanden sind,
müssen die mitgelieferten Zentrier-
ringe (15) beigelegt werden. Diese ver-
hindern das Verrutschen des Aktuators
an der Tür.
4.4 Aktuator an der Tür installieren
Aktuator auf die Tür stecken
1. Aktuator mit Drückerdorn (8)
durch die Schlossnuss auf die Tür
positionieren.
Innenrosette montieren
2. Optionale Innenrosette (10) mit
Kunststoffansatz nach unten von
der Innenseite der Tür aufste-
cken und mit Befestigungs-
schrauben (11) festschrauben.
