Installation

4 Installation
Installationsbeschreibung und Darstellungen mit Innenrosette!
4.1

Erforderliches Werkzeug

• Bohrmaschine mit Bohrer Ø7,2 mm
• Kreuzschlitzschraubendreher
ACHTUNG
Eingebautes Schloss kann beschädigt werden.
Um Beschädigungen zu vermeiden, Schloss vor dem Bohren entfernen.
4.2 Bohren der Befestigungslöcher
Tür vorbereiten
1. Bestehenden Beschlag oder
Rosettengarnitur entfernen.

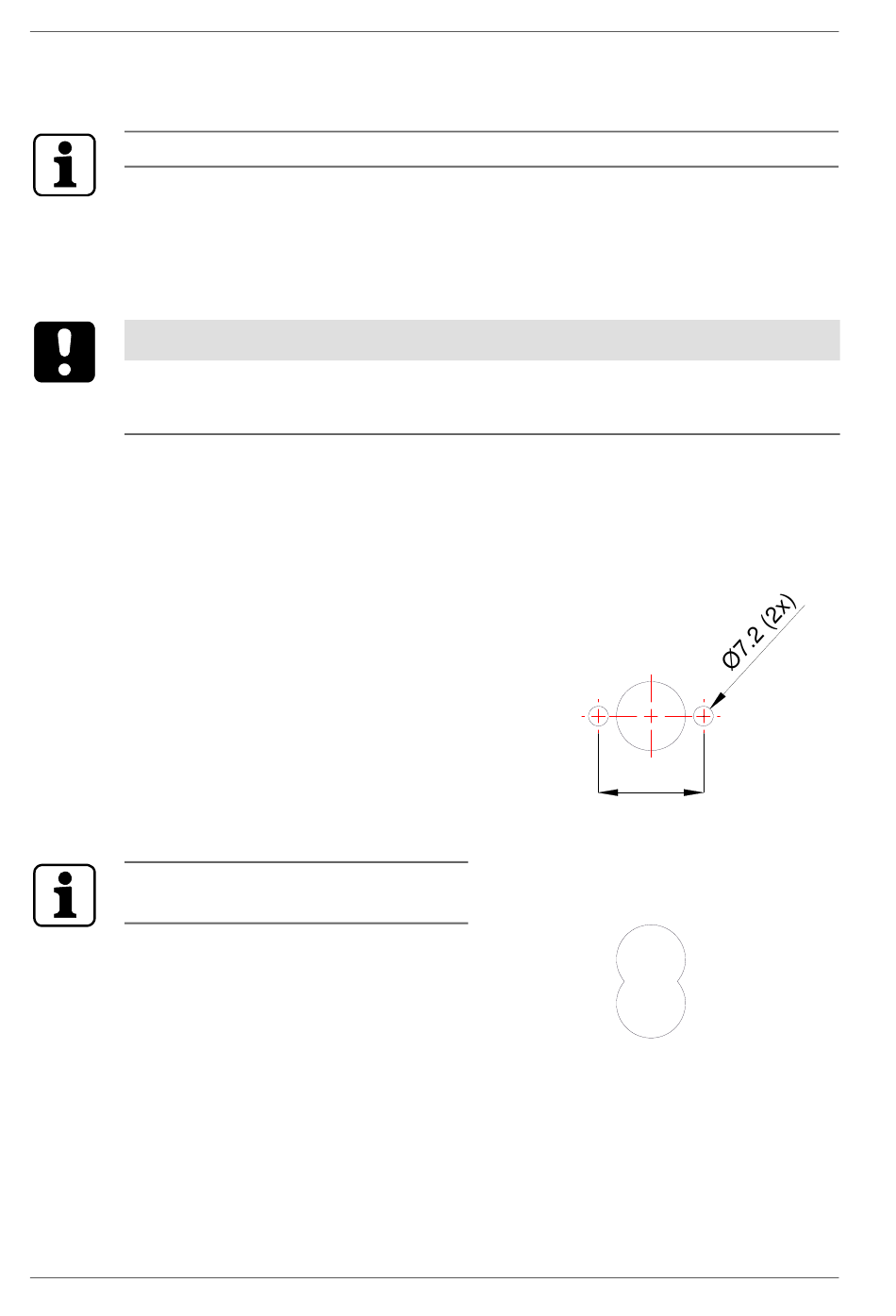

Bohrungen markieren
2. Bohrungen (falls nicht vorhan-
den) laut Skizze auf der Außen-
bzw. Innenseite der Tür markie-
ren.
3. Türschloss entfernen.
Falls vorhanden, kann auch die Bohr-
lehre 2720-25 verwendet werden!
Befestigungslöcher bohren
4. Falls keine Rosettenbohrungen
vorhanden, die Befestigungslö-
cher mit einem Bohrer Ø7,2 mm
von beiden Seiten der Tür bohren
(z.B. lt. Norm DIN 18255).
5. Nach dem Bohren die Schlossta-
sche reinigen und das Türschloss
wieder einbauen.
