Kurzanleitung

Installationsanleitung für Verdrehschutz

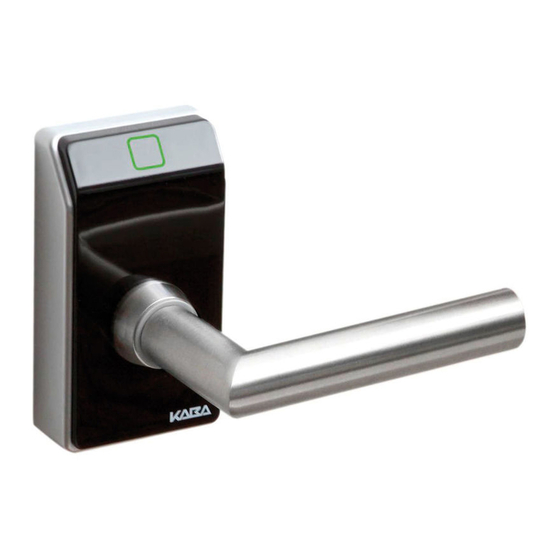

Kaba c-lever compact

1.1.

Verdrehsicherung durch Spezialschraube

Schraube wechseln

1. Die linke oder rechte Schraube

unten am c-lever compact entfer-

nen (Bild 1).

2. Spezialschraube (Artikel: 2720-29) in

den c-lever compact, anstelle der

entfernten Schraube, einschrauben

(Bild 2).

Bohrlehre zusammenstellen

1. Bohrlehre (Artikel: 2720-25 Bohr-

lehre) mit Adapter (Artikel: 2720-35

Adapter für Bohrlehre) zusammen-

bauen, wie in Bild 2 dargestellt.

Verdrehsicherung Kaba c-lever compact

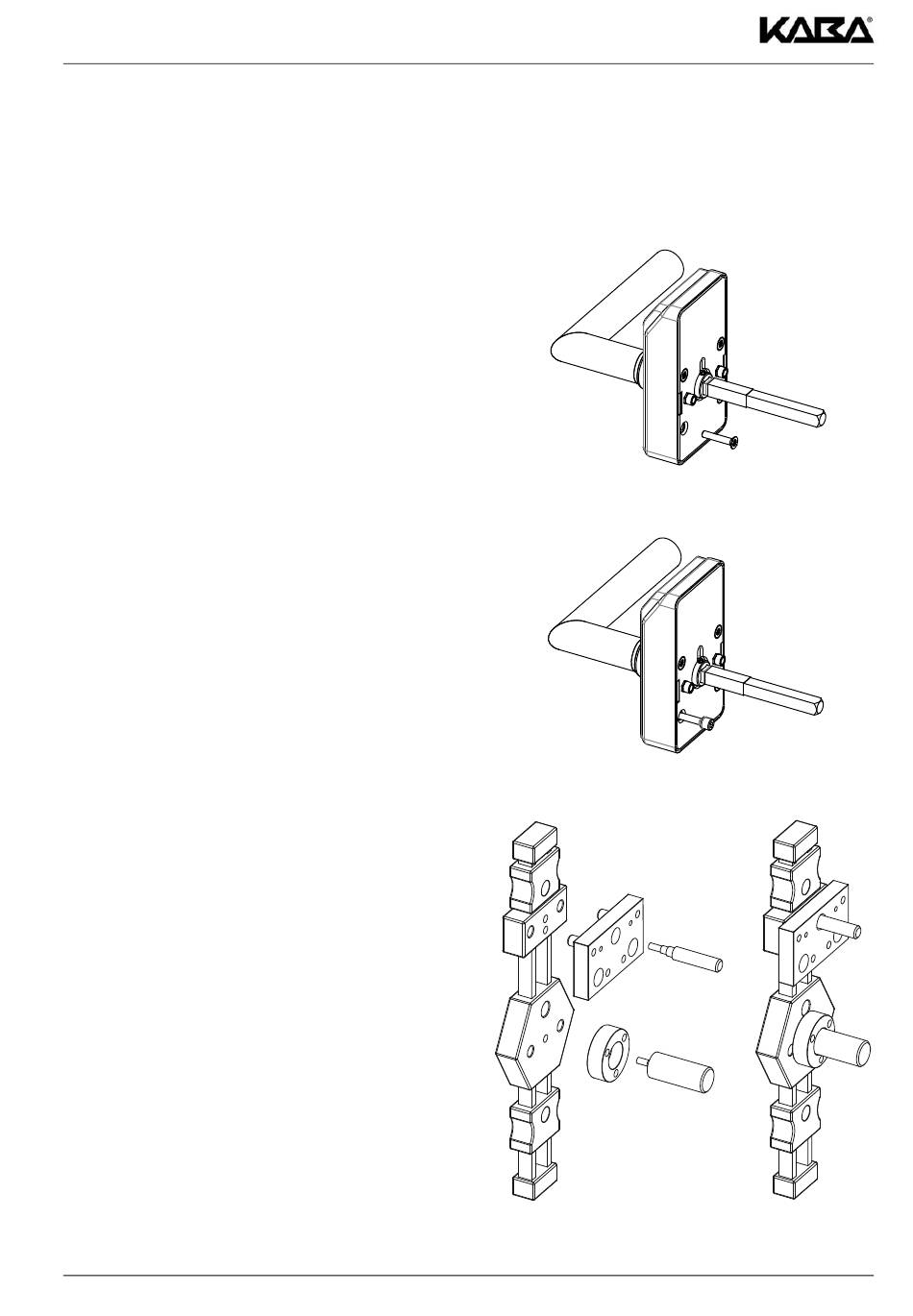

Bild 1

Bild 2

Bild 3

k2evo710de-2012-11

1/4

Seite 1 Installationsanleitung für Verdrehschutz Kaba c-lever compact 1.1. Verdrehsicherung durch Spezialschraube Schraube wechseln 1. Die linke oder rechte Schraube unten am c-lever compact entfer- nen (Bild 1). Bild 1 2. Spezialschraube (Artikel: 2720-29) in den c-lever compact, anstelle der entfernten Schraube, einschrauben (Bild 2).
Seite 2 Bohrung für Verdrehsicherung erstellen 1. Je nachdem, ob die Schraube für die Verdrehsicherung links oder rechts in den c-lever compact eing- schraubt wurde, muss die Bohrung max. 7,5 mm mit einem Ø 7,2 mm Bohrer, maxi- mal 7,5 mm tief, in die Tür gebohrt werden (Bild 5).
Seite 3 Kurzanleitung Kaba c-lever compact installieren 1. Den c-lever compact laut Installati- onsanleitung wieder an der Tür ins- tallieren (Bild 6 , Bild 7). Bild 6 Bild 7 Verdrehsicherung Kaba c-lever compact k2evo710de-2012-11...
Seite 4 Klebefolie vom Aufkleber entfernen. Bild 9 Kaba c-lever compact installieren 1. Türoberfläche reinigen und entfet- ten. 2. Den c-lever compact auf die Tür auf- stecken und ausrichten. Anschließend leicht an die Tür andrücken und laut Installationsan- leitung befestigen (Bild 10). Bild 10...
