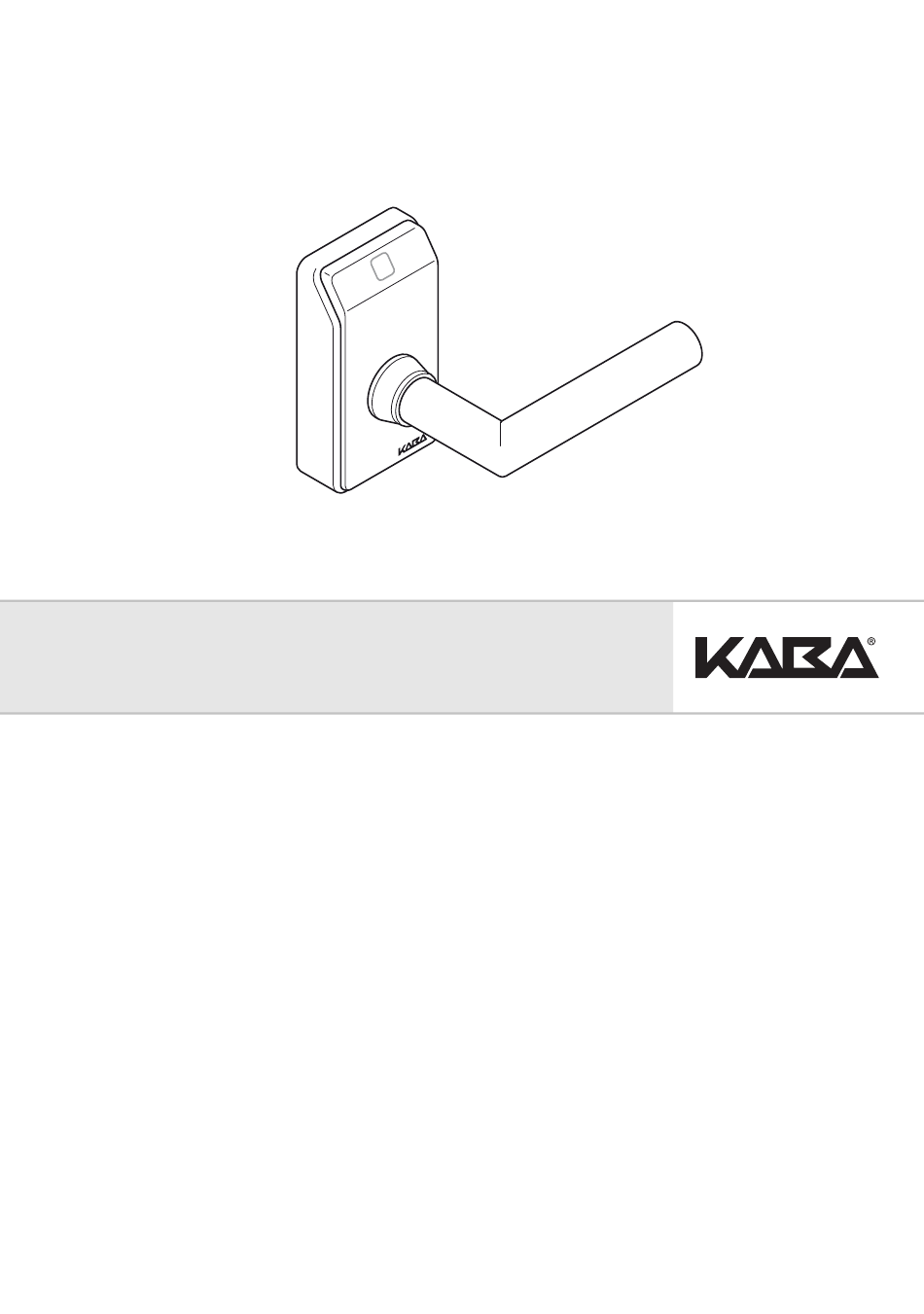

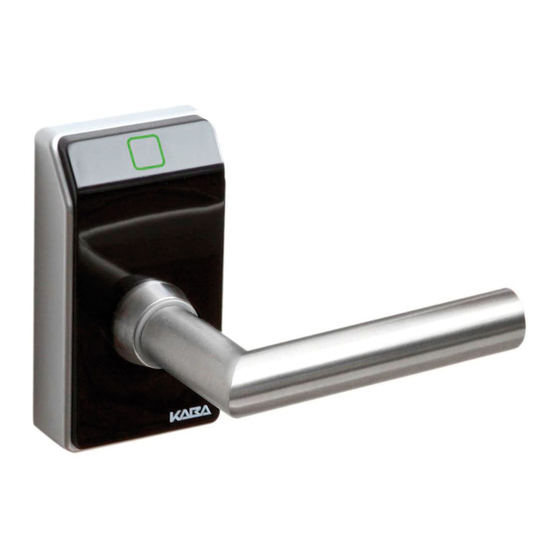

- Seite 1 Kaba c-lever compact Installationsanleitung Dok.-Nr.: k2evo703de-2011-05...
- Seite 2 Fax. +41 (0) 44 931 63 85 www.kaba.at www.kaba.de www. kaba.ch Kaba® ist ein eingetragenes Warenzeichen der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba GmbH auf keine Weise reproduziert oder anderweitig weiterverwendet werden. Copyright by Kaba GmbH...
-
Seite 3: Inhaltsverzeichnis
Aufbau c-lever compact ........ - Seite 4 Mögliche Störungen ......... 21 k2evo703de-2011-05 Kaba c-lever compact...
-
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Gültigkeit Diese Anleitung beschreibt die Installation, Wartung und Fehlerbehebung für den Kaba c-lever compact und ist gültig für die Varianten 2724 MID, 2725 MID, 2724 LEA und 2725 LEA. Zielgruppe Diese Anleitung richtet sich an Fachpersonal für Montage, Installation, Inbetrieb- nahme, Service und Wartung dieses Produkts. -
Seite 6: Personengefahren
Anwendungshinweise mit nützlichen Informationen. Sie stellen sicher, dass das Produkt und dessen Funktionalität optimal genutzt werden kann. Begriffsdefinition Um das Lesen der Anleitung zu vereinfachen, wird der Kaba c-lever compact ver- kürzt Aktuator, das Programmiergerät 1460 verkürzt Programmer und die Soft- ware Kaba evolo Manager kurz KEM genannt. -
Seite 7: Sicherheit Und Umwelt
Installationsanleitung Sicherheit und Umwelt Sicherheit und Umwelt Bestimmungsgemäße Verwendung Der Kaba c-lever compact darf nur für den vorgesehenen Zweck, für das Öffnen und Schließen von Türen, benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Sicherheitshinweise für dieses Produkt 2.2.1 ESD Schutzmaßnahmen... -
Seite 8: Entsorgung Der Verpackung
Elektronische Geräte und gebrauchte Batterien entsprechend der Verordnung über Entsorgung von Elektro- und Elektronik-Altgeräten (VREG/WEEE) über die örtlichen Sammelstellen für Elektronik-Altgeräte entsorgen. Konformität Dieser Aktuator erfüllt die Anforderungen der R&TTE Richtlinie 1999/5/EG und der EMV Richtlinie 89/336//EWG. k2evo703de-2011-05 Kaba c-lever compact... -
Seite 9: Produktbeschreibung
Die Tür muss eine Dicke von mindestens 39 mm und maximal 94 mm aufweisen! 3.3.2 Anforderungen an das Schloss Der Kaba c-lever compact kann für einen Großteil der handelsüblichen Tür- schlösser verwendet werden. Verwenden Sie nur Schlösser von etablierten Her- stellern, da nur bei solchen die normgerechten Rosettenbohrungen gewährleis-... -
Seite 10: Technische Daten
0 ... 95% rH, nicht kondensierend Klima Für Einsatz in stark korrosiver Atmosphäre (Chlor, Ammoniak) nicht geeignet Räume Nicht in explosionsgefährdeter Umgebung einsetz- Normen Brandschutz Gemäß EN1634-1 EN179 Gemäß Prüfzertifikat Legende: Der Temperaturbereich ist von den Spezifikationen der Batteriehersteller abhängig k2evo703de-2011-05 Kaba c-lever compact... -
Seite 11: Aufbau C-Lever Compact
Installationsanleitung Produktbeschreibung Aufbau c-lever compact Explosionszeichnung Position Beschreibung Mechatronikeinheit Gehäuse Metallring Führungsring Kunststoff Drücker außen Richtungsgeber Batterien Type AAA Lithium (2 Stück) Drückerdorn Stiftschraube Innenrosette „rund“ (optional) Befestigungsschraube für Innenrosette (2 Stück) Abdeckung Innenrosette (optional) Drücker innen (optional) Befestigungsschraube für Drücker (optional) Zentrierhülse (2 Stk. -
Seite 12: Installation
4. Falls keine Rosettenbohrungen vorhanden, die Befestigungslö- cher mit einem Bohrer Ø7,2 mm von beiden Seiten der Tür bohren (z.B. lt. Norm DIN 18255). 5. Nach dem Bohren die Schlossta- sche reinigen und das Türschloss wieder einbauen. k2evo703de-2011-05 Kaba c-lever compact... -
Seite 13: Mechatronikeinheit Zusammenbauen
Tür der Vierkant der Mechatronikein- heit (1) gegen den Uhrzeigersinn und bei einer linken Tür im Uhrzeigersinn bis zum Anschlag gedreht werden! Batterien einsetzen 2. Batterien (7) wie abgebildet in die Mechatronikeinheit (1) einsetzen. Auf Polung der Batterien achten! Kaba c-lever compact k2evo703de-2011-05... -
Seite 14: Aktuator An Der Tür Installieren
Aktuator auf die Tür stecken 1. Aktuator mit Drückerdorn (8) durch die Schlossnuss auf die Tür positionieren. Innenrosette montieren 2. Optionale Innenrosette (10) mit Kunststoffansatz nach unten von der Innenseite der Tür aufste- cken und mit Befestigungs- schrauben (11) festschrauben. k2evo703de-2011-05 Kaba c-lever compact... - Seite 15 Installationsanleitung Installation 3. Abdeckung (12) über Innen- rosette (10) stecken. 4. Drücker (13) bis zum deutlich hörbaren Einrasten auf Drücker- dorn (8) schieben und mit Befes- tigungsschraube (14) fixieren. Kaba c-lever compact k2evo703de-2011-05...
-
Seite 16: Bedienung
Programmiermaster A oder 2 x kurz nach tiert wird, Reset der Benutzermedien, 2 bei B Struktur mit Pro- weiteren 15 s erlischt bei Beep nach weiteren15 grammiermaster B erfolgreicher Sekunden bestätigt den Initialisierung Reset aller Mastermedien. k2evo703de-2011-05 Kaba c-lever compact... -
Seite 17: Wartung Und Fehlerbehebung
Installationsanleitung Wartung und Fehlerbehebung Wartung und Fehlerbehebung Wartung Die Mechanik und Elektronik des Kaba c-lever compact sind wartungsfrei! ACHTUNG Das Öffnen der Kupplungseinheit entbindet Kaba von jeglicher Garantieleistung! 6.1.1 Batterie ersetzen Explosionsgefahr Lithium-Batterien können explodieren oder explosionsartig bersten. Unsachgemäßer Umgang mit Lithium-Batterien kann zu Bränden und Explosio- nen führen. -
Seite 18: Uhr Einstellen
ACHTUNG Da alte Batterien auslaufen können, ist es ratsam den Zustand der Batterien regelmäßig zu kontrollieren. Folgeschäden durch fehlerhafte Batterien können nicht durch Kaba abgegolten werden (für Batterien kann keine Garantie bzw. Gewährleistung übernommen werden). 6.1.2 Uhr einstellen Zum Einstellen und Überprüfen der Uhr im Aktuator ist der Programmer erfor- derlich. -
Seite 19: Notöffnung Bei Entladenen Batterien
Notöffnung durchführen zu können, muss unbedingt ein Schloss mit Wechselfunktion verwendet bzw. eingebaut werden! - Entriegeln von der Innenseite 1. Der Kaba c-lever compact kann bei einem Panikschloss jederzeit mittels Drückerbetätigung entriegelt werden. Ansonst wird die entsprechende Schlossfunktion bei der inneren Drückerbewegung gewährleistet. -
Seite 20: Ini Reset
Durch Verwendung nicht geeigneter Reinigungsmittel oder Methoden kann die Oberfläche des Aktuators beschädigt werden. Reinigen Sie die Oberfläche mit einem weichen, feuchten Tuch. Es dürfen nur Desinfektionsmittel verwendet werden, welche explizit zur Reinigung empfindli- cher Metalloberflächen und Kunststoffe vorgesehen sind. k2evo703de-2011-05 Kaba c-lever compact... -
Seite 21: Fehlerbehebung
Programmierung Kupplungseinheit tau- grammierten Zeitpunkt fehlerhaft schen Tür lässt sich mit pro- 8 x kurz 8 x rot Systemtest nicht kor- Kabelverbindungen und grammierten Medium rekt abgeschlossen Kupplungseinheit über- nicht öffnen prüfen bzw. tauschen Kaba c-lever compact k2evo703de-2011-05... - Seite 22 Notizen Installationsanleitung k2evo703de-2011-05 Kaba c-lever compact...
