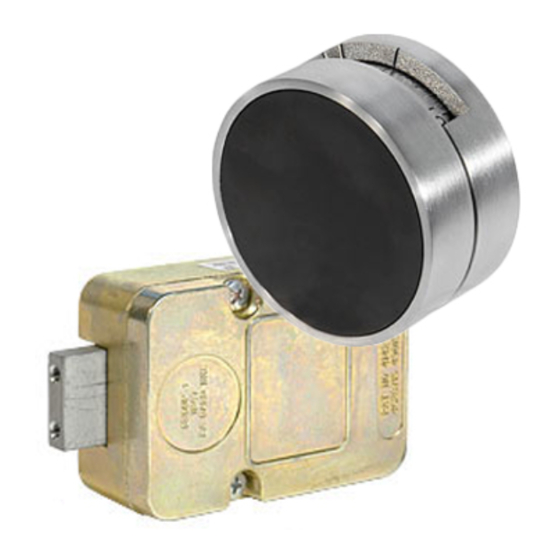

Mechanisches Kombinationsschloss - LA GARD 1947
A. Wichtige Hinweise:
• Die Schlossmechanik läuft leichtgängig. Gewaltanwendung, insbesondere beim Einführen
des Umstellaktivators, ist zu vermeiden.
• Die Verwendung eines falschen Umstellaktivators (z.B. Aktivator für 4 Scheiben-Kombinati-
onen bei 3 Scheiben-Kombinationen oder umgekehrt) kann zu Schäden am Schloss führen.
• Das Schloss darf nicht gefettet werden.
• Das Schloss darf nur von Fachpersonal eingebaut werden. Bei Manipulationen an Schloss-
teilen erlischt jeglicher Gewährleistungsanspruch.
• Sicherheitshinweis: Werkscode sofort umstellen. Keine persönlichen Daten wie z.B. Ge-
burtstage oder Telefonnummern als Code verwenden. Code sicher aufbewahren.
• Drehen Sie den Zahlenknopf stets langsam. Sie dür-
fen beliebig oft anhalten. Stoppen Sie bei der jeweils
letzten Umdrehung, wenn die entsprechende Geheim-
zahl exakt unter der Öffnungsmarke steht. Falls Sie zu
weit gedreht haben, kann dieser Fehler nicht durch
Zurückdrehen korrigiert werden. In diesem Fall müssen
Sie den ganzen Einstellvorgang neu beginnen.
Wenden Sie niemals Gewalt an!
B. Öffnen des Schlosses (Öffnungsmarke benutzen):
Das Schloss ist auf 10 – 20 – 30 – 40 eingestellt (wurde vom Tresorhersteller ein anderer
Code eingestellt, so ist dieser dem Kunden mitzuteilen):
5 x Zahlenknopf nach RECHTS drehen, bis die 1. Zahl "10" zum 5. Mal exakt
unter der Öffnungsmarke steht.
4 x Zahlenknopf nach LINKS drehen, bis die 2. Zahl "20" zum 4. Mal exakt
unter der Öffnungsmarke steht.
3 x Zahlenknopf nach RECHTS drehen, bis die 3. Zahl "30" zum 3. Mal exakt
unter der Öffnungsmarke steht.
2 x Zahlenknopf nach LINKS drehen, bis die 4. Zahl "40" zum 2. Mal exakt
unter der Öffnungsmarke steht.
Zahlenknopf nach RECHTS bis zum Anschlag drehen. Unter der Öffnungs-
marke steht dann eine Zahl zwischen 90 und 0, und das Schloss ist offen.
C. Verschließen des Schlosses:
Drehen Sie den Zahlenknopf mindestens 5 Umdrehungen nach LINKS.
D. Umstellen auf neue Geheimzahlen (Umstellmarke benutzen):
Vor dem Einstellen einer neuen Kombination öffnen Sie die Tresortür und verschließen das
Seite 1 Irrtümer und Änderungen vorbehalten.
Öffnungsmarke
Umstellmarke
Abb. 1: Zahlenknopf
07.07.2008
Mechanisches Kombinationsschloss - LA GARD 1947
Schloss (Riegel ausfahren). Dann stellen Sie die alten Geheimzahlen auf die Umstellmarke,
zum Beispiel 10 – 20 – 30 – 40 (bei anderem Code die entsprechenden Zahlen verwenden).
5 x RECHTS bis die "10" exakt unter der Umstellmarke steht
4 x LINKS bis die "20" exakt unter der Umstellmarke steht
3 x RECHTS bis die "30" exakt unter der Umstellmarke steht und
2 x LINKS bis die "40" exakt unter der Umstellmarke steht.
Abb. 2: Umstellaktivator
Jetzt führen Sie den Umstellaktivator mit dem langen Teil vorsichtig bis zum Anschlag in die
Aktivatoröffnung an der Tür-Innenseite ein und drehen den Aktivator ca. 90° RECHTS herum
bis zum Anschlag.
Bei Verwendung des Umstellaufklebers (Abb. 3) sind die Positionen des Umstellaktivators ein-
fach zu erkennen. Falls sich der Umstellaktivator nicht drehen lässt, ist bei obiger Einstellung
ein Fehler gemacht worden. Entnehmen Sie den Umstellaktivator und beginnen den Einstell-
vorgang auf die Umstellmarke von vorne. Wenden Sie keine Gewalt an!
Nach Drehung des Umstellaktivators bis zum Anschlag, können Sie am Zahlenknopf eine
neue Kombination einstellen. Die Zahlen der neuen Kombination sollten mindestens 4 Ziffern
auseinander liegen. Die 4. Zahl muss größer als 20 sein!
5 x Zahlenknopf nach RECHTS drehen, bis die 1. Zahl zum 5. Mal exakt unter
der Umstellmarke steht.
4 x Zahlenknopf nach LINKS drehen, bis die 2. Zahl zum 4. Mal exakt unter
der Umstellmarke steht.
3 x Zahlenknopf nach RECHTS drehen, bis die 3. Zahl zum 3. Mal exakt unter
der Umstellmarke steht.
2 x Zahlenknopf nach LINKS drehen, bis die 4. Zahl zum 2. Mal exakt unter
der Umstellmarke steht.
Falls zu weit gedreht wurde, korrigieren Sie diesen Fehler nicht durch Zurückdrehen, sondern
beginnen den Einstellvorgang von vorne.
Nachdem der Code richtig eingestellt wurde, drehen Sie den Umstellaktivator ca. 90° nach
LINKS bis zum Anschlag zurück und ziehen den Aktivator dann vorsichtig aus dem Schloss.
Das Schloss ist jetzt auf die neue Kombination eingestellt.
Prüfen Sie bei offener Tür mehrmals das einwandfreie Öffnen des Schlosses!
07.07.2008 Irrtümer und Änderungen vorbehalten.
Bedienungsanleitung
DE
Abb. 3: Umstellaufkleber
