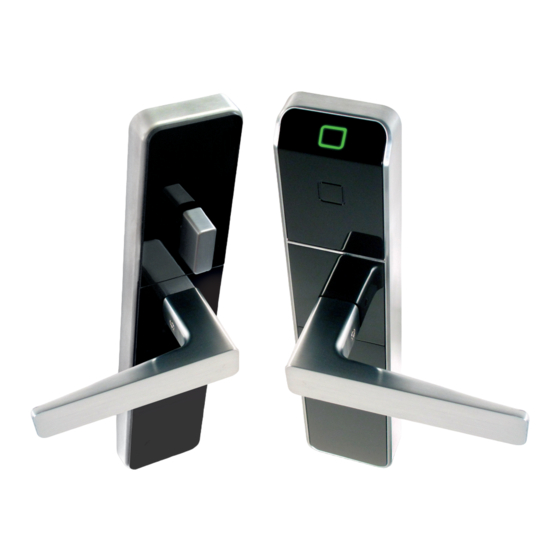

Inhaltszusammenfassung für Kaba Confidant RFID
- Seite 1 MONTAGEANLEITUNG Confidant RFID-Kit 2 und Kit 3 (Europäisches Einsteckschloss) Montage- und Rückplatte für Rosette...
-
Seite 3: Inhaltsverzeichnis
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement . Made in Canada ©2015 Kaba Lodging Systems . Alle Marken und eingetragenen Warenzeichen sind Eigentum der jeweiligen Rechteinhaber . Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 4: Rechtshinweise
B - Kreuzschlitzschraubendreher Nr . 1 und Nr . 2 C - TORX-Schraubendreher T-20 D - Inbusschlüssel, 3 mm E - Bohrer, 25 mm / 24 mm / 19 mm / 12 mm / 10 mm F - Spitzzange Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 5: Packungsinhalt (Wenn Kein Zylinder Erforderlich, Kit „Kein Schlüssel-Override" Wählen)
Dieser kann am Schloss befestigt sein A - ohne Schlüsselzylinder B - mit Schlüsselzylinder Drittanbieter (Einsteckschloss und Zylinder) Achtung: Nur in einem Einsteckschloss mit Anti-Panik- Funktion und zusätzlicher Falle (Anti-Picking-Sys- tem) verwenden Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 6: Rosettenmontage (Kein Schlüssel-Override)
Innenseitige Blende Innenseitige Blende Packungsinhalt Kit mit Drehknopf ohne Drehknopf Stift kann am Beschlag befestigt sein Drittanbieter (Einsteckschloss) Achtung: Nur in einem Einsteckschloss mit Anti-Panik- Funktion und zusätzlicher Falle (Anti-Picking-Sys- tem) verwenden Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 7: Rückplattenmontage (Schlüssel-Override)
Stift kann am Beschlag befestigt sein A - ohne Schlüsselzylinder B - mit Schlüsselzylinder Drittanbieter (Einsteckschloss und Zylinder) Achtung: Nur in einem Einsteckschloss mit Anti-Panik-Funktion und zusätzlicher Falle (Anti-Picking- System) verwenden Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 8: Rückplattenmontage (Kein Schlüssel-Override)
Innenseitige Blende Innenseitige Blende Packungsinhalt Kit mit Drehknopf ohne Drehknopf Stift kann am Beschlag befestigt sein Drittanbieter (Einsteckschloss) Achtung: Nur in einem Einsteckschloss mit Anti-Panik- Funktion und zusätzlicher Falle (Anti-Picking-Sys- tem) verwenden Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 9: Montage Der Spindel
LINKS RECHTS 3 - Stecken Sie die Halteklemme auf die Spindel und klemmen Sie die Klemme fest (siehe Abbildung)- Achten Sie darauf, dass die Schenkel fest gegen die Spindel geklemmt sind Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 10: Montage Des Außendrückers
4 ‒ MONTAGE DES AUSSENDRÜCKER Links * Zur Beachtung Halten Sie beim Festziehen der Griff-Spannschraube den außenseitigen Griff gegen das außenseitige Gehäuse gedrückt . Rechts Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 11: Ausrichten Der Stifte Mit Dem Einsteckschloss
5 ‒ AUSRICHTEN DER STIFTE MIT DEM EINSTECKSCHLOSS (nur Rosettenmontage) Sicherstellen, dass das Einsteckschloss mit Anti-Picking- und Anti-Panik-Funktion ausgerüstet ist Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 12: Justieren Der Öffnungsrichtung
2 - Um 180 Grad drehen Öffnungsrichtung von links nach rechts 1 - Ausbauen 2 - Um 180 Grad drehen 3 - Montieren 6B ‒ PRÄPARIEREN DES INNENSEITIGEN GEHÄUSES Innenseitiges Gehäuse rechts Innenseitiges Gehäuse links Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 13: Montage Des Beschlags
Tür geschoben werden . (4 mm) • A, B, C und D für Sicher- Wichtig heitsschlösser erford- erlich • A immer erforderlich • C empfohlen Schraube M5 (5 mm) 3mm bis 13mm Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 14: Rückplattenmontage (Kein Schlüssel-Override)
Spannschraube an DIN- WICHTIG: Nachdem alle Kabel zertifizierten angeschlossen sind, ist sicherzustellen, dass alle Schlössern überschüssigen Kabellängen in das Loch/die Löcher in der Tür geschoben werden . **Für erhöhte Sicherheit empfohlen Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 15: Montieren Der Innenseitigen Blende
8 ‒ MONTIEREN DER INNENSEITIGEN BLENDE Drehknopf muss vertikal sein (sofern vorhanden) Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 16: Einsetzen Des Batteriehalters
F - Stellen Sie mithilfe des Drehknopfs und des Schlüssels sicher, dass der Riegel ordnungsgemäß ausgefahren wird C - Stellen Sie durch Drehen des Außendrückers sicher, dass der Riegel ordnungsgemäß eingefahren wird 11 ‒ PROGRAMMIERUNG DES BESCHLAGS ‒ mit Klinkensteckerkabel Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 17: Einsetzen Des Batteriefachdeckels
Achtung: Aus Sicherheitsgründen muss das Schloss VOR dem Einsetzen des Batteriefachdeckels programmiert werden . Jedes Mal, wenn der Batteriefachdeckel abgenom- men wird, muss eine Notfallkarte verwendet oder das Schloss mit dem Kaba handgehaltenen Programmiergerät verbunden werden, um den Manipulationsala- rm zurückzusetzen . Die Audit-Informationen bleiben hiervon unberührt . -
Seite 18: (Trifft Nur Auf Das En 179 Zertifizierte Schloss Mit Bmh 801 Einsteckschloss Von Kit 3 Zu)
Dauerfunktionstüchtigkeit hinsichtlich der Die Leistungsbeschreibung finden Sie auf Fähigkeit zur Freigabe: bestanden (200 000 Zyklen) www .kabalodgingsupport .com ." Feuerwiderstandsfähigkeit; C - Selbsttätiges Schließen; E - Raumabschluss; I - Wärmedemmung: bestanden (Klasse B) Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 19: Anhang A . Montieren Des Äußeren Beschlags Mit Dichtung Und Zylinderabdeckung
Anhang A. Montieren des äußeren Schlossgehäuses - mit Dichtung und Zylinderabdeckung (Versionen für Außenräume und zum Meer gerichtete Räume) Nur für Modell mit Schlüsselzylinder Anlage B • Entnehmen des Batteriehalters Aufschrauben Deckel abheben Batteriehalterklemmen Batteriehalter entnehmen lösen Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... -
Seite 20: Anhang C . Montieren Des Bluethooth-Moduls
Anhang C • Montieren des Bluethooth-Moduls Die Anleitung zum Entfernen des Deckels des Moduls finden Sie in Anhang D. Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... - Seite 21 Anleitung zum Wechseln der Ausrichtung der Antennenplatine des Messengers. Werkseitig ist die Antennenplatine für den Messenger-Hub im Beschlag nach Außen ausgerichtet. MESSENGER-B MESSENGER-A Ausrichtung mit Messenger-Hub Ausrichtung mit Messenger-Hub im Position der Bluetooth außerhalb des Zimmers Zimmer -Antennenplatine Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16...
-
Seite 22: Anhang D . Abnehmen Des Deckels Vom Bluethooth-Modul
Anhang D • Abnehmen des Deckels vom Bluethooth-Modul DETAIL DETAIL SCALE 1:1 Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16... - Seite 24 Kaba Kundendienst und -support ILCO: 1.877.468.3555 / + 1.514.340.9025 Saflok: 1.800.999.6213 / + 1.248.837.3700 Allgemeine Informationen: www.kabalodging.com Online-Bestellungen von Verbrauchsartikeln: www.ilcostore.com www.saflokstore.com Wir helfen Ihnen gerne ‒ besuchen Sie einfach unsere Support- Website: PK3649_DE_04 _16 www.kabalodgingsupport.com...
