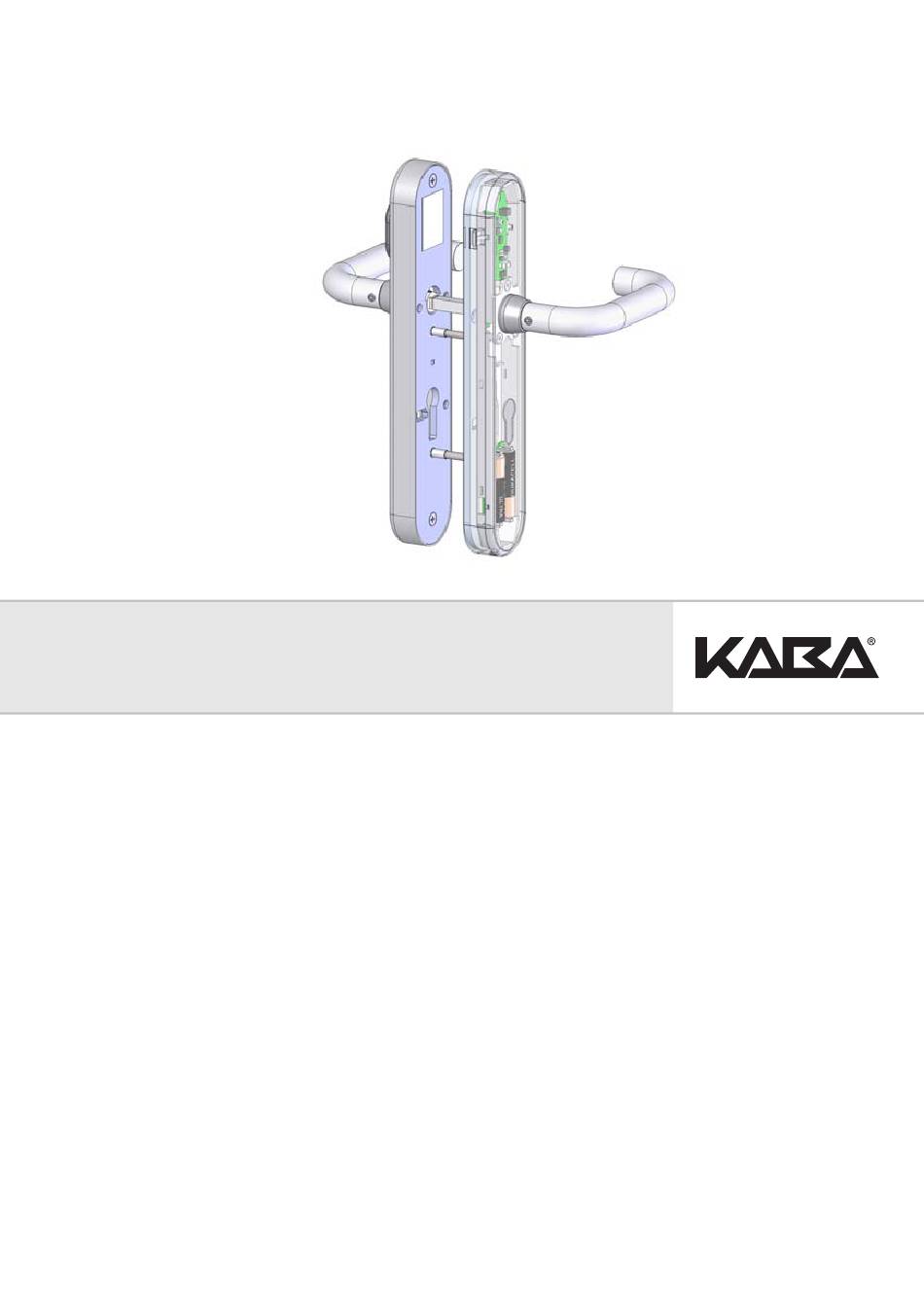

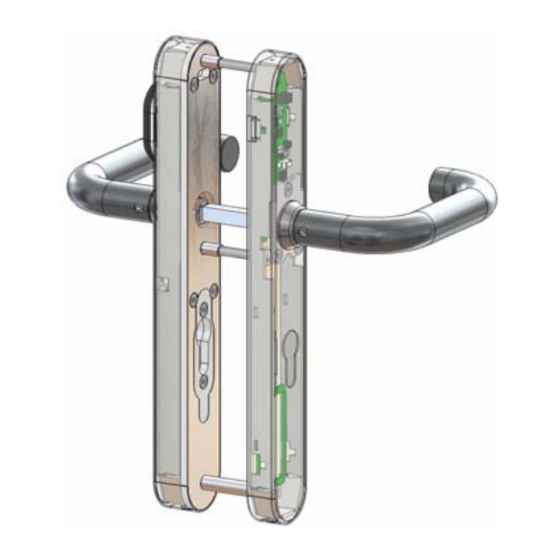

- Seite 1 Kaba c-lever Installationsanleitung für Kurzschildvariante Installation instructions for short plate version DE, EN Doc.-No.: k2evo709xy-2012-05...
- Seite 2 Tel. +44 870 000 5292 www.kaba.co.uk This documentation may not be reproduced in any way nor further used in other ways without written permission of Kaba GmbH. Kaba® and Kaba elolegic® are registered trademarks of Kaba AG. Copyright by Kaba GmbH...
- Seite 3 Schloss (nicht enthalten) Antennenkabel Schließzylinder (nicht enthalten) Richtungsgeber Unterlagsplatte für Außenschild Befestigungsschrauben M5 x 12mm für Unterlagsplatte außen (2 Stück) Unterlagsplatte für Innenschild Befestigungsschrauben M5 x 6mm für Unterlagsplatte innen (2 Stück) Senkkopfschrauben M4 x 6mm (3 Stück) Kaba c-lever k2evo709xy-2012-05...
- Seite 4 Installationsanleitung für Kurzschildvariante Vorhandene Kurzschildgarnitur ent- fernen. HINWEIS: Beim Kaba c-lever in Kurschildausführung sind keine Bohrarbeiten an der Tür erforderlich. Richtungsgeber (17) so in die Kupp- lungseinheit einsetzen, dass bei Ver- wendung an einer rechten Tür „R“ bzw. an einer linken Tür „L“ von vorne zu lesen ist.
- Seite 5 Beschlag stecken. Danach mit der Drückerbefestigungsschraube (11) festschrauben. ACHTUNG: Gewindestift (23) muß immer nach oben zeigen! Auf das Motorkabel achten! Antennenkabel (15) am E-Modul anstecken und seitlich der Kupplungs- einheit (3) im Außenschild platzieren! ACHTUNG: Antennenkabel (15) nicht quetschen! Kaba c-lever k2evo709xy-2012-05...
- Seite 6 Zylinderöffnung führen. Anschließend die Unterlags- platte für Außenschild (18) im Außen- schild (1) mit den Befestigungsschrau- ben (19) festschrauben. ACHTUNG: Antennenkabel (15) nicht quetschen! Antennenkabel (15), wie abgebildet, durch die Zylinderfreistellung der Tür auf die Türinnenseite führen. k2evo709xy-2012-05 Kaba c-lever...
- Seite 7 (5) und Schließzylinder (16) schieben. Dabei das Antennenkabel (15) durch die Aussparung unterhalb der Schließzylinders führen (siehe Abbildung). Anschließend die Unterlagsplatte für Innenschild (20) mit den beiden M5 Befestigungsschrauben (7) mit dem Außenschild (1) festschrauben. Anzugsdrehmoment: 2,5 ±0,5 Nm Kaba c-lever k2evo709xy-2012-05...
- Seite 8 Installationsanleitung für Kurzschildvariante Innenbeschlag mit E-Modul (6) auf die innere Unterlagsplatte aufsetzen und mittels Befestigungsschrauben (21) auf der Unterlagsplatte festschrauben. Antennenstecker mit Krimpzange (Artikelnr. 11674672 ECL.ZANGE.VER- BINDUNGSKABEL) wie abgebildet Markierung am Kabel montieren. (marking on the cable) Stecker (plug) k2evo709xy-2012-05 Kaba c-lever...
- Seite 9 Bei Montage- und Wartungsarbeiten, immer ein entsprechendes ESD-Erdungs- band verwenden! Batterien (10) in den Batterieprint (9) einsetzen und Batterieschutzfolie (8) zwischen die Batterien stecken. ACHTUNG: An Türen zum Außenbereich nur Lithium Bat- terien verwenden! Polung Batterien achten! Kaba c-lever k2evo709xy-2012-05...
- Seite 10 Installationsanleitung für Kurzschildvariante Innendrücker (4) auf den Drückerdorn (5) stecken und mit den drei M4 Senk- kopfschrauben (22) befestigen. Bei der c-lever Variante mit Breitschild (55mm), wird zur besseren Abstüt- zung des Innenschildes (2), zwischen dem Innenbeschlag (6) und dem Innenschild (2) eine Distanzscheibe beigelegt.
- Seite 11 HINWEIS: Für den Batterie- tausch die M3 Senkkopf- schraube (13) lösen, Schrau- bendreher in Schraubensen- kung am Innenschild einführen und Innenschild (2) abzuzie- hen! Schließzylinder (16) mit Stulpschraube festziehen. ACHTUNG: Zylinderüberstand innen aund außen mindestens 23,3mm! Kaba c-lever k2evo709xy-2012-05...
- Seite 12 Antenne halten und den Knopf am Batterienotgerät für ca.1 Sekunde drücken. Anschließend kann die Tür über den Drücker geöffnet werden. ACHTUNG: Der Drücker bleibt so lange eingekuppelt, bis die entladenen Batterien durch Neue ersetzt werden! k2evo709xy-2012-05 Kaba c-lever...
- Seite 13 Support plate for outside shield M5 x 12 mm fixing screws for support plate outside (two) Support plate for inside shield M5 x 6 mm fixing screws for support plate inside (two) M4 x 6 mm countersunk screws (three) Kaba c-lever k2evo709xy-2012-05...
- Seite 14 NOTE: To ease insertion of the direction pin (17), turn the square spindle of the coupling 45° 45° unit (3) anti-clockwise for right hand doors, and for left hand doors clockwise as far as the fixed stop. k2evo709xy-2012-05 Kaba c-lever...
- Seite 15 Be aware of the motor cable. Plug the antenna cable (15) into the e- module and position it to the side of the coupling unit (3) in the outside shield. ATTENTION: Do not pinch the antenna cable (15). Kaba c-lever k2evo709xy-2012-05...
- Seite 16 (18) into the outside shield (1) using the fixing screws (19). ATTENTION: Do not pinch the antenna cable (15). Route the antenna cable (15), as pictured, through the door cylinder release to the inside of the door. k2evo709xy-2012-05 Kaba c-lever...
- Seite 17 (15) through the recess under the locking cylinder (see illustration). Then secure the support plate for the inside shield (20) to the outside shield (1) with the two M5 fixing screws (7). Tightening torque: 2.5 ±0.5 Nm Kaba c-lever k2evo709xy-2012-05...
- Seite 18 (6) on the inside support plate and secure to the support plate using the fixing screws (21). Fit antenna plug with crimping pliers (item no. 11674672 ECL.PLIERS.CONNECTION CABLE) as Markierung am Kabel illustrated. (marking on the cable) Stecker (plug) k2evo709xy-2012-05 Kaba c-lever...
- Seite 19 ESD earthing strap when installing and repairing equipment. Insert batteries (10) into the battery circuit board (9) and place battery protection foil (8) between the batteries. ATTENTION: Only use lithium batteries on outside doors. Ensure correct battery polarity! Kaba c-lever k2evo709xy-2012-05...
- Seite 20 Place the inside lever handle (4) on the spindle (5) and fasten with the three M4 countersunk screws (22). With the c-lever wide plate version (55 mm), a spacer is fitted between the internal furniture (6) and inside shield (2) to offer improved plate support (2).
- Seite 21 (13), insert a screwdriver into the countersink on the inside shield and remove the inside shield (2). Tighten the locking cylinder (16) with the forend locking stud. ATTENTION: Cylinder standoff inside and outside at least 23.3 Kaba c-lever k2evo709xy-2012-05...
- Seite 22 1 second. The door can then be opened using the lever handle. ATTENTION: The lever handle remains engaged until the discharged batteries have been replaced. k2evo709xy-2012-05 Kaba c-lever...
