Installationsanleitung
4.3

Mechatronikeinheit zusammenbauen

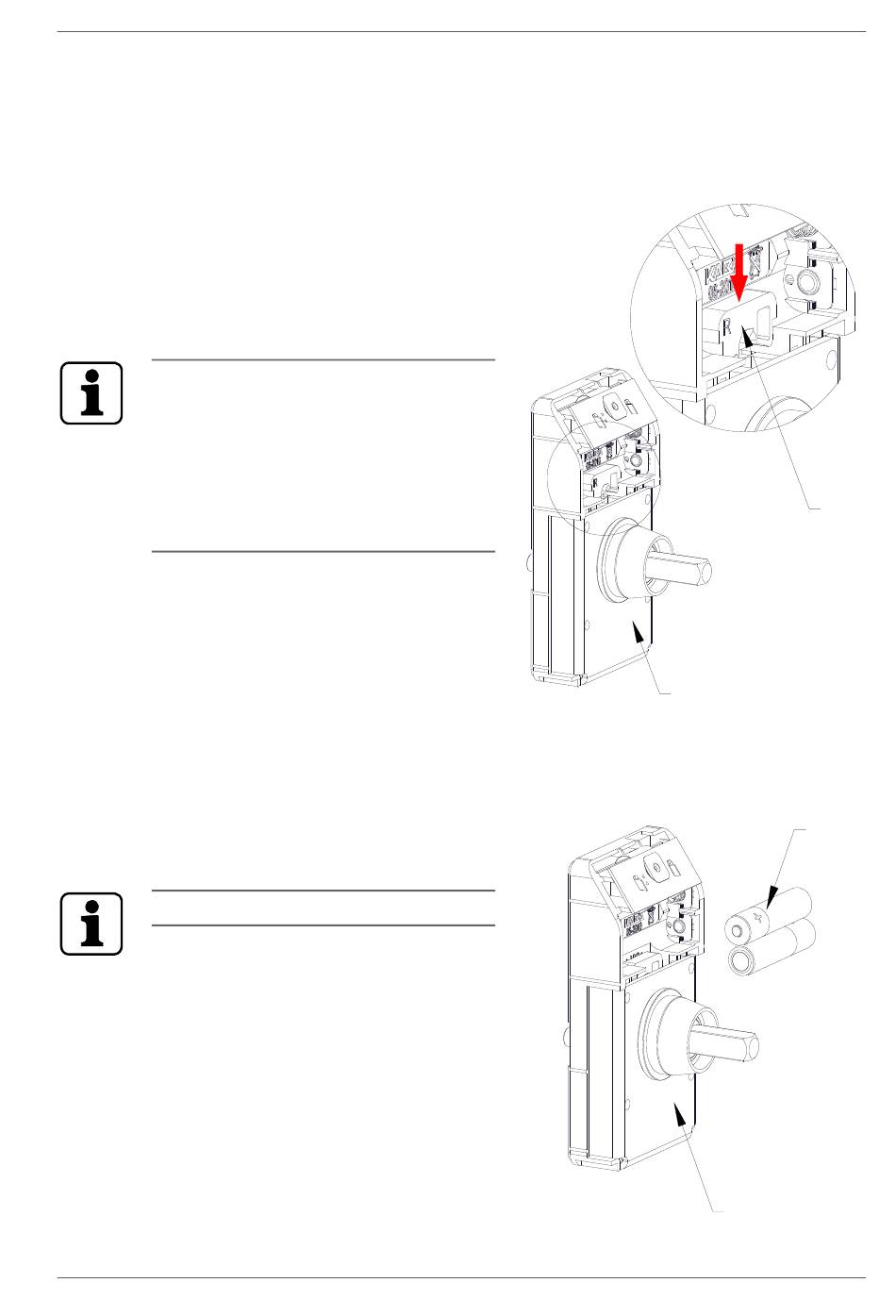

Richtungsgeber einsetzen
1. Richtungsgeber (6) so in die
Mechatronikeinheit (1) einset-
zen, dass bei Verwendung an
einer rechten Tür das „R" bzw. an
einer linken Tür das „L" von vorne
zu lesen ist.
Um das Einschieben zu erleichtern,
muss während dem Einsetzen des
Richtungsgebers (6) bei einer rechten
Tür der Vierkant der Mechatronikein-
heit (1) gegen den Uhrzeigersinn und
bei einer linken Tür im Uhrzeigersinn
bis zum Anschlag gedreht werden!
Batterien einsetzen
2. Batterien (7) wie abgebildet in die
Mechatronikeinheit (1) einsetzen.
Auf Polung der Batterien achten!
Kaba c-lever compact k2evo703de-2011-05
Installation
Detail X
6
1
7
1
13
