Einbau In Den Radioschacht - Renkforce RF-RUDAB1805 Bedienungsanleitung

Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach
angebracht werden, indem Sie es leicht gegen das Gerät drücken.
Wenn Sie das Frontbedienteil aufbewahren, legen Sie es in die mitgelieferte Schutzhülle.
b) Einbau in den Radioschacht
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.

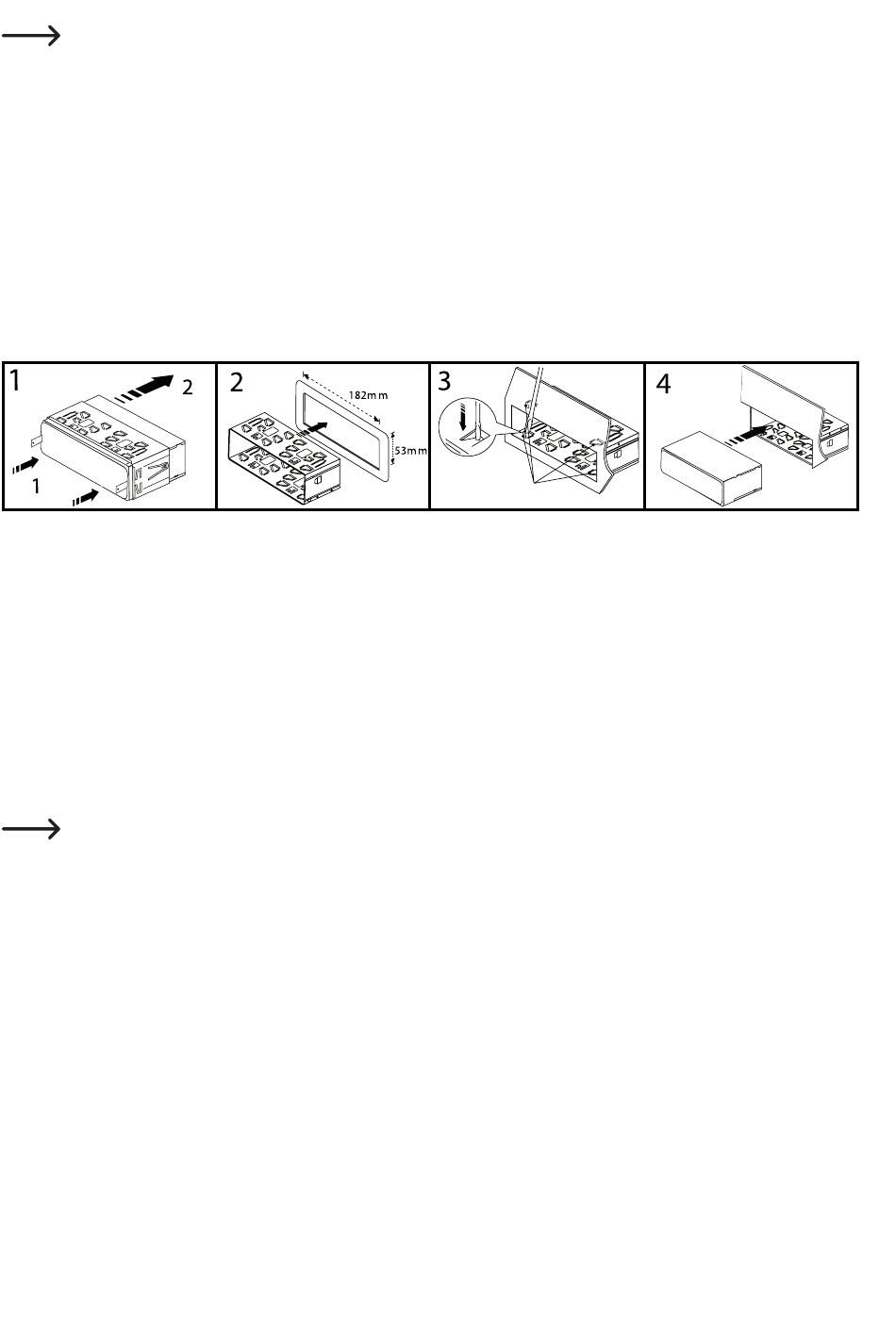

• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt1).
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt2).
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).
• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist
(Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss") schieben Sie das
Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4). Achten Sie dabei darauf, das Gerät richtig herum in den
Einbaurahmen einzuschieben (die Kontakte für das Frontbedienteil müssen unten liegen).
• Stecken Sie den Kunststoffrahmen an der Gerätefront wieder auf das Gerät auf.
Der Kunststoffrahmen rastet nur in einer Richtung korrekt in die Haltenasen am Autoradio ein. Falls er nicht
sauber einrastet, drehen Sie ihn um 180°.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demontage
des Gerätes.
• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem beiliegenden Schraubzapfen, den Sie an der
Geräterückseite befestigen können.
• Bei den meisten Fahrzeugen ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der
Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen.
9
