Inhaltszusammenfassung für Renkforce GI700BR

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienungsanleitung  Deutsch Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Symbolerklärung ..............................4 Sicherheitshinweise ..............................5 Bedienelemente ..............................6 Produktbeschreibung ............................. 7 Mechanischer Einbau ............................. 8 Einbaulage ..............................8 Einbau in den Radioschacht .......................... 9 Ausbau ................................9 Elektrischer Anschluss ............................

  • Seite 3: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan- leitung beachten.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bedienungsanleitung  Deutsch Der Renkforce GI700BR Moniceiver dient dazu, Radiosender in Fahrzeugen zu empfangen und Audio- und Videodaten von geeigneten Speichermedien wiederzugeben. Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden. Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug- batterie an Karosserie zugelassen.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! •...

  • Seite 6: Bedienelemente

    Bedienelemente Bedienungsanleitung  Deutsch POWER T I LT RESET MUTE Taste Taste Mikrofon für die Freisprecheinrichtung Taste Speicherkartenleser Tasten +/- Laufwerksschlitz IR-Sensor der Fernbedienung Taste TILT...

  • Seite 7: Produktbeschreibung

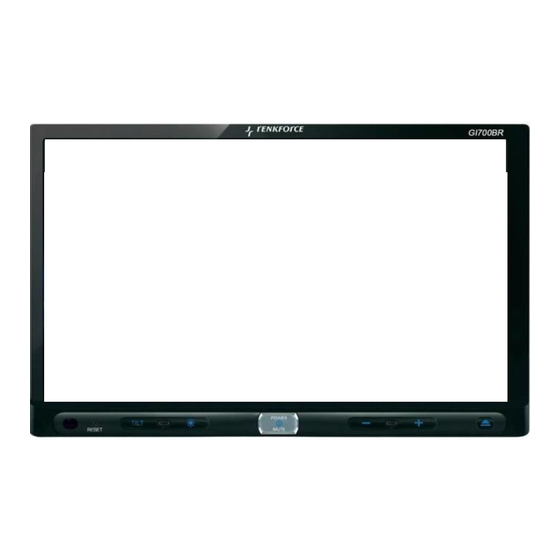

    Produktbeschreibung Dieses Gerät ist mit den folgenden Merkmalen ausgestattet: • 17,9 cm (7“) TFT-Display mit Touch-Screen • FM-Tuner mit RDS-Funktion • DVD/CD-Laufwerk mit elektronischer Erschütterungsunterdrückung (ESP) • SD/MMC-Kartenleser • Rückseitiger USB-Anschluss • Bluetooth-Freisprecheinrichtung • Musikwiedergabe über Bluetooth-Schnittstelle (A2DP) • Hohe Ausgangsleistung (4 x 40 W max.) •...

  • Seite 8: Mechanischer Einbau

    Mechanischer Einbau Bedienungsanleitung  Deutsch In den meisten Kfz ist vom Hersteller ein Einbauplatz für Autoradios vorgesehen. Die Wahl des Einbauplatzes erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Gerät in diesen vorgesehenen Bereich einzubauen. Das Gerät benötigt einen Einbauausschnitt, der etwa doppelt so groß ist, wie ein normaler Radioeinbauplatz. Sollte kein solcher Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten Einbauort und evtl.

  • Seite 9: Einbau In Den Radioschacht

    Einbau in den Radioschacht Je nach Einbausituation in Ihrem Fahrzeug wird das Gerät mit oder ohne das beiliegende Montagezubehör montiert. • Entfernen Sie zuerst die beiden Sicherungsschrauben an der Oberseite des Gerätes. • Schieben Sie ggf. den Einbaurahmen in den Einbauausschnitt des Fahrzeugs und befestigen Sie ihn. •...

  • Seite 10: Elektrischer Anschluss

    Elektrischer Anschluss Bedienungsanleitung  Deutsch Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden. Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

  • Seite 11: Anschluss Der Lautsprecher Und Der Stromversorgung

    Anschluss der Lautsprecher und der Stromversorgung Der Moniceiver verfügt über einen ISO-Systemstecker. Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der Anschluss über einen Adapter. Die Kontaktbelegung der Anschlussbuchse am Gerät entnehmen Sie bitte den nachfolgenden Bildern.

  • Seite 12: Inbetriebnahme/Wechsel Der Fernbedienungsbatterie

    Elektrischer Anschluss Bedienungsanleitung  Deutsch • Der Anschluss Dauerstrom +12 V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12 V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw. •...

  • Seite 13: Anschluss Von Steuerleitungen, Usb Und Antenne

    Anschluss von Steuerleitungen, USB und Antenne • Verlegen Sie die fest angeschlossene USB-Leitung (1) an der Geräterückseite z.B. ins Handschuhfach oder in ein anderes Ablagefach. Hier wird später ein USB-Speichermedium angesteckt. • Verbinden Sie den Antennenstecker (2) Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse unter den Cinch-Anschlüssen).

  • Seite 14: Zusätzliche Audio- Und Videoanschlüsse

    Elektrischer Anschluss Bedienungsanleitung  Deutsch • Verbinden Sie die orange Leitung ILLUMINATION CONTROL (4) mit der Armaturenbrettbeleuchtung Ihres Fahrzeugs. Sobald die Fahrzeugbeleuchtung eingeschaltet wird, dimmt die Beleuchtung des Moniceivers, damit der Fahrer bei Dunkelheit nicht geblendet wird. • Verbinden Sie die rosa Leitung PARKING BRAKE (5) mit dem Schalter für die Handbremse. Der Kontakt, an den diese Leitung angeschlossen wird muss bei gezogener Handbremse Massekontakt haben.
  • Seite 15  Farbliche Kenzeichnung der Anschlüsse: Gelb = Videoanschluss Weiß = Audioanschluss links Rot = Audioanschluss rechts Blau = Subwoofer (mono) Violett = Video (Rückfahrkamera)

  • Seite 16: Bedienung

    Bedienung Bedienungsanleitung  Deutsch Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprü- fung den Minuspol der Bordbatterie wieder an. Tasten auf der Frontplatte Taste •...

  • Seite 17: Home-Menü

    Home-Menü Schaltfläche links oben auf der Touch-Screen-Oberfläche • Aktiviert das Home-Menü • Von hier aus werden die verschiedenen Quellen wie Radio, Disc, USB etc. gewählt  Nicht aktive Quellen, wie z.B. Navigation oder TV sind abgeblendet. Wird eine Quelle gewählt, in die kein Medium eingelegt ist (z.B. SD-Card), erscheint bei der Auswahl eine entsprechende Fehlermeldung.
  • Seite 18 Bedienung Bedienungsanleitung  Deutsch Schaltfläche • Aktiviert das Einstellungsmenü • Es stehen die Menüs zur Verfügung • Berühren Sie die Schaltfläche im Einstellungsmenü. Equalizereinstellung • Berühren Sie die Schaltfläche im Einstellungsmenü.  Diese Funktion ist auch direkt über den Wiedergabebildschirm z.B. bei der Radiowiedergabe erreich- bar.
  • Seite 19 Fader/Balance-Einstellung • Berühren Sie die Schaltfläche im Einstellungsmenü. • Die Schaltflächen FRONT / REAR und LEFT / RIGHT stellen das Lautstärkeverhältnis von vorderen zu hinteren bzw. rechten zu linken Lautsprechern ein. Subwoofer-Einstellung • Berühren Sie die Schaltfläche im Einstellungsmenü. • Die Schaltflächen ON bzw.

  • Seite 20: Systemeinstellungen

    Bedienung Bedienungsanleitung  Deutsch Systemeinstellungen • Berühren Sie die Schaltfläche im Einstellungsmenü. • KEY BEEP TONE stellt ein, ob bei Tastenbetätigungen ein Bestätigungssignal ertönt (ON) oder nicht (OFF). • CLOCK TIME stellt die Uhrzeit ein. Berühren Sie die Stundenanzeige und stellen Sie die Anzeige mit den Pfeilen ein. Berühren Sie die Minutenanzeige und stellen Sie die Anzeige mit den Pfeilen ein.

  • Seite 21: Radiobetrieb

    Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den UKW RDS Sender mit ausgestrahlt. Sie besitzen mit dem Moniceiver GI700BR ein Gerät, das in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten.

  • Seite 22: Displayanzeige Bei Radiobetrieb

    Bedienung Bedienungsanleitung  Deutsch Alternative Frequenzen (AF) Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach einem Sender der besser zu empfangen ist, suchen muss. Programmtyp (PTY) Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B.

  • Seite 23: Menüeinstellungen Für Den Radiobetrieb

    Menüeinstellungen für den Radiobetrieb Berühren Sie die Schaltfläche • AUTOSTORE führt einen automatischen Sendersuchlauf aus. Die gefundenen Sender werden auf den Stationstasten abgespeichert. • SEEK MODE stellt die Suchlaufempfindlichkeit ein. LOCAL empfängt nur starke Sender DISTANCE empfängt auch schwächere, weiter entfernte Sender. •...

  • Seite 24: Bandbereich Einstellen

    Bedienung Bedienungsanleitung  Deutsch Bandbereich einstellen Das Gerät hat drei UKW-Bandbereiche und zwei MW-Bandbereiche. • Berühren Sie die Schaltfläche • Mit jeder Berührung wird ein anderer UKW-Bereich FM1 > FM2 > FM3 gewählt. • Berühren Sie die Schaltfläche • Mit jeder Berührung wird ein anderer MW-Bereich AM1 > AM2 gewählt. Sendersuche •...

  • Seite 25: Pty-Funktion

    PTY-Funktion Mit dieser Funktion können Sie nach einem Sender suchen, der eine bestimmte Programmart ausstrahlt. • Berühren Sie die Schaltfläche • Es wird eine Liste mit Programmarten angezeigt. • Falls die gewünschte Programmart nicht angezeigt wird, berühren sie die Schaltfläche bzw.

  • Seite 26: Medienwiedergabe

    Bedienung Bedienungsanleitung  Deutsch Medienwiedergabe Die Medienwiedergabe kann über das CD/DVD-Laufwerk, die USB-Schnittstelle oder den Speicherkartenleser erfolgen.  Es können die folgenden Datenformate wiedergegeben werden: Videoformate: DVD / VCD / MPEG 1 / MPEG 2 / MPEG 4 / DIVX 3.11 / 4.X / 5.X / JPEG Audioformate: CD-DA / MP3 Einlegen einer CD/DVD •...

  • Seite 27: Anschluss Eines Usb-Speichermediums

    Anschluss eines USB-Speichermediums • Öffnen Sie den Staubschutzdeckel am USB-Anschlusskabel. • Stecken Sie den Anschluss des USB-Speichermediums in den USB-Anschluss. • Das USB-Medium wird automatisch wiedergegeben.  Aufgrund der sehr großen Vielfalt von Geräten mit USB-Schnittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind.

  • Seite 28: Anschluss Einer Speicherkarte

    Bedienung Bedienungsanleitung  Deutsch Anschluss einer Speicherkarte • Drücken Sie die Taste TILT (5) so oft, bis der Speicherkartenleser (8) frei liegt. • Stecken Sie eine Speicherkarte in den Speicherkartenleser, bis sie einrastet. • Die Speicherkarte wird automatisch wiedergegeben. • Drücken Sie die Taste TILT (5) so oft, bis das Display wieder in die gewünschte Position gefahren ist.

  • Seite 29: Wiedergabe Von Musikdateien

    Dateinavigation • Berühren Sie die Schaltfläche • Das Display zeigt eine Übersicht der auf dem Medium vorhandenen Dateien. • Berühren Sie die Schaltfläche , um die vorhandenen Musikdateien anzuzeigen. • Berühren Sie die Schaltfläche , um die vorhandenen Bilddateien anzuzeigen. •...

  • Seite 30: Wiedergabe Von Bilddateien

    Bedienung Bedienungsanleitung  Deutsch Wiedergabe von Bilddateien • Berühren Sie den Bildschirm an einer beliebigen Stelle, um die Steuerschaltflächen einzublenden. | , um zum nächsten Bild zu springen. • Berühren Sie die Schaltfläche Berühren Sie die Schaltfläche | • , um zum vorherigen Bild zu springen. •...
  • Seite 31 • Berühren Sie die Schaltfläche , um den Bildschirm einzustellen. BRIGHTNESS stellt die Helligkeit ein. CONTRAST stellt den Kontrast ein. HUE stellt den Farbton ein. RESET stellt die Werkseinstellung wieder her. BACK blendet das Einstellmenü wieder aus. • Berühren Sie die Schaltfläche , um das DVD-Menü...
  • Seite 32 Bedienung Bedienungsanleitung  Deutsch • Berühren Sie die Schaltfläche , um eine bestimmte Stelle der DVD-Wiedergabe zu suchen. Es erscheint folgender Bildschirm: Berühren Sie die Schaltfläche so oft, bis die gewünschte Suchfunktion angezeigt wird: ENTER CHAPTER NUMBER sucht nach Kapiteln ENTER TITLE NUMBER sucht nach Titeln ENTER TIME sucht nach einem bestimmten Zeitpunkt der Wiedergabe Geben Sie die gesuchte Stelle mit der 10er-Tastatur auf dem Bildschirm ein und berühren Sie zur Bestätigung...

  • Seite 33: Bluetooth-Betrieb

    Bluetooth-Betrieb Um einen optimalen Telefonempfang zu ermöglichen und die elektromagnetische Strahlung im Fahrzeug so gering wie möglich zu halten, sollte im Mobiltelefonbetrieb immer eine Außenan- tenne verwendet werden. Die Reichweite der Bluetooth-Übertragung ist eingeschränkt. Bitte achten Sie darauf, ihr Mobiltelefon innerhalb eines Bereichs von 3 m um den Moniceiver abzulegen und keine metallischen Objekte zwischen Mobiltelefon und Moniceiver zu bringen.

  • Seite 34: Pairing Über Den Moniceiver

    Bedienung Bedienungsanleitung  Deutsch Pairing über den Moniceiver • Wählen Sie BLUETOOTH im Home-Menü aus. • Schalten Sie ihr Mobiltelefon ein und aktivieren Sie die Bluetooth-Funktion (siehe hierzu Anleitung des entsprechenden Geräts).  Ihr Mobiltelefon muss für andere Geräte „sichtbar“ sein. •...

  • Seite 35: Menüeinstellungen Für Den Bluetooth-Betrieb

     Es kann immer nur ein Mobiltelefon mit dem Moniceiver aktiv gekoppelt werden. Besteht bereits eine aktive Bluetooth-Koppelung, muss diese Verbindung zuerst unterbrochen werden. Wenn der Pairing-Vorgang nicht erfolgreich war, versuchen Sie den Vorgang zu wiederholen. Evtl. muss zuerst das Gerät CAR-BT in Ihrem Mobiltelefon nochmals gelöscht werden (siehe hierzu Anleitung des Mobiltelefons).

  • Seite 36: Aufbau Eines Telefongesprächs

    Bedienung Bedienungsanleitung  Deutsch Aufbau eines Telefongesprächs • Berühren Sie die Schaltfläche • Wählen Sie die gewünschte Rufnummer. • Mit der Schaltfläche können Sie die letzte Eingabe löschen. • Berühren Sie die Schaltfläche , um den Wählvorgang auszulösen.  Alternativ können Sie das Telefongespräch auch über das Mobiltelefon aufbauen. •...

  • Seite 37: Übertragung Von Kontaktdaten / Wahl Aus Dem Telefonbuch

    Rufnummernanzeige • Bei einem eingehenden Telefongespräch wird die Rufnummer des Anrufers im Display angezeigt.  Wenn der Anrufer die Rufnummernanzeige unterdrückt hat oder das Mobilfunknetz dieses Feature nicht unterstützt, funktioniert die Rufnummernanzeige nicht. Übertragung von Kontaktdaten / Wahl aus dem Telefonbuch •...

  • Seite 38: Funktionen Der Fernbedienung

    Bedienung Bedienungsanleitung  Deutsch Funktionen der Fernbedienung DIMMER FUNCTION LIST FUNC VOLUME SETTING BAND DBSS AUDIO MENU TITLE aktiviert bzw. deaktiviert die Stummschaltung (DIMMER) steuert die Dimmfunktion Radiobetrieb: Auswahl der Stationsspeicher Andere Betriebsarten: Steuerung des Cursors aktiviert das Home-Menü VOLUME +/- steuert die Lautstärkeregelung schaltet das Gerät ein/aus FUNC (FUNCTION) ruft das Funktionsmenü...

  • Seite 39: Aux-Betrieb

    / BAND Radiobetrieb: Umschalten des Empfangsbereichs Medienwiedergabe: Play/Pause-Funktion (10) DVD AUDIO zur Sprachauswahl im DVD-Betrieb (11) DVD MENU zur Anwahl des DVD-Hauptmenüs (12) LIST Radiobetrieb: Anzeige der gespeicherten Sender Medienwiedergabe: Anzeige der Dateien/Tracks DVD/MP4-Wiedergabe: Anzeige des DVD-Hauptmenüs oder der Dateien/Tracks (13) Radiobetrieb: Sendersuche Medienwiedergabe: kurze Betätigung zum Titelsprung / lange Betätigung zur Suche innerhalb eines Titels...

  • Seite 40: Reset

    Bedienung Bedienungsanleitung  Deutsch Reset Die Taste RESET setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück. Drücken Sie diese Taste in folgenden Fällen: - nach Abschluss der Einbau- und Anschlussarbeiten - wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert - wenn im Display undefinierte Zeichen angezeigt werden Handhabung •...

  • Seite 41: Wartung

    Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Moniceivers z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: •...

  • Seite 42: Behebung Von Störungen

    Bedienungsanleitung  Deutsch Mit dem Renkforce GI700BR Moniceiver haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:...
  • Seite 43 Bei DVD-Betrieb funktionieren einige Funktionen nicht: • Die DVD unterstützt die gewählte Funktion nicht. USB-Speichermedien oder Speicherkarten werden nicht erkannt: • Das USB-Gerät bzw. die Speicherkarte ist nicht mit dem Gerät kompatibel. • Das USB-Gerät bzw. die Speicherkarte ist nicht im FAT32-Format formatiert. Die Lautstärke der Freisprecheinrichtung ist zu gering: •...

  • Seite 44: Technische Daten

    Technische Daten Bedienungsanleitung  Deutsch Allgemein Betriebsspannung ....... 12 V/DC (11 - 14 V) Sicherung ..........Kfz-Flachsicherung 15 A Batterie Fernbedienung: ....3 V-Lithium-Knopfzelle CR2025 Ausgangsleistung ....... 4 x 40 W (max.) Lautsprecherimpedanz ....... 4 - 8 Ohm Schnittstellen ........USB und SD/MMC-Card Abspielbare Videoformate: ....

  • Seite 45: Entsorgung

    Entsorgung Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie eine evtl. in die Fernbedienung eingelegte Batterie und entsorgen Sie diese getrennt vom Produkt. Entsorgung von gebrauchten Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batte- ...
