Renkforce 1490974 Bedienungsanleitung
Verwandte Anleitungen für Renkforce 1490974
Inhaltszusammenfassung für Renkforce 1490974
- Seite 1 RUCD-1804BT Autoradio Best.-Nr. 1490974 Seite 2 - 29 Operating Instructions RUCD-1804BT car radio Item No. 1490974 Page 30 - 57 Notice d’emploi RUCD-1804BT autoradio N° de commande 1490974 Page 58 - 85 Gebruiksaanwijzing RUCD-1804BT autoradio Bestelnr. 1490974 Pagina 86 - 113...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 Merkmale und Funktionen ...........................6 Übersicht ................................7 Mechanischer Einbau ............................8 a) Abnehmen und Anbringen des Frontbedienteils ....................8 b) Einbau in den Radioschacht ..........................9 c) Ausbau ................................10 d) Freisprechmikrofon ............................10 Elektrischer Anschluss ............................ -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Renkforce Autoradio dient dazu, Radiosender in Fahrzeugen zu empfangen, Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken und wiederzugeben. Außerdem dient es als Freisprecheinrichtung und als Wiedergabegerät für Bluetooth -fähige Mobiltelefone. ®... -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 6: Merkmale Und Funktionen
6. Merkmale und Funktionen • UKW-Radioteil mit RDS-Funktion • Abnehmbares Bedienteil • USB- und SD-Schnittstelle • CD-Laufwerk • Bluetooth -Freisprecheinrichtung mit externem Mikrofon ® • Musikwiedergabe über Bluetooth -Schnittstelle (A2DP) ® • Hohe Ausgangsleistung (4 x 40 W max.) • Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers • Anschluss für externe Audioquellen am Bedienteil • Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung • Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen... -
Seite 7: Übersicht

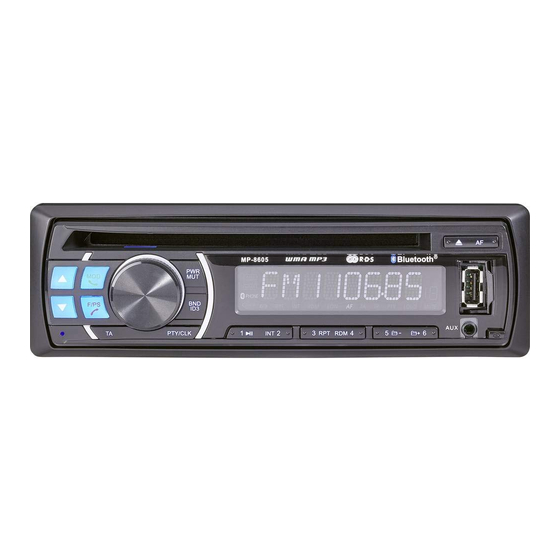

7. Übersicht 13 Taste 1/ 1 Taste 14 Taste 2/INT 2 Taste MOD / 15 Taste 3/RPT 3 Taste PWR/MUT 16 Taste 4/RDM 4 Display 17 Taste 5/ 5 Taste 18 Taste 6/ 6 Taste AF 19 Anschluss AUX 7 Taste 8 Taste F/PS / 20 Taste OPEN 21 USB Schnittstelle... -
Seite 8: Mechanischer Einbau
8. Mechanischer Einbau In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen. Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182 x 53 mm, diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten. -
Seite 9: Einbau In Den Radioschacht
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen. Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät drücken. Wenn Sie das Frontbedienteil aufbewahren, legen Sie es in die mitgelieferte Schutzhülle. -
Seite 10: C) Ausbau
Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor: c) Ausbau • Nehmen Sie das Frontbedienteil ab. • Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom Gerät abziehen. • Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze im Einbaurahmen, bis das Gerät entriegelt ist. -
Seite 11: Elektrischer Anschluss
9. Elektrischer Anschluss Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden. Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben. -
Seite 12: Anschluss Der Line-Ausgänge
b) Anschluss der LINE-Ausgänge Das Autoradio verfügt über LINE-Ausgänge für den Anschluss eines Leistungsverstärkers. Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten. Halten Sie die Länge der Anschlussleitungen möglichst kurz. Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. - Seite 13 Systemstecker B (Lautsprecheranschluss) 1 Lautsprecher rechts hinten (+) 2 Lautsprecher rechts hinten (-) 3 Lautsprecher rechts vorne (+) 4 Lautsprecher rechts vorne (-) 5 Lautsprecher links vorne (+) 6 Lautsprecher links vorne (-) 7 Lautsprecher links hinten (+) 8 Lautsprecher links hinten (-) Systemstecker A (Stromversorgung) 1 nicht belegt 2 nicht belegt...
-
Seite 14: Bedienung
10. Bedienung Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an. a) Allgemeine Bedienung Taste PWR/MUT (3) • Mit dieser Taste wird das Gerät ein- bzw. -
Seite 15: Einstellung Der Uhrzeit
Taste MOD / • Mit dieser Taste werden die verschiedenen Audioquellen gewählt und die Freisprecheinrichtung bedient (näheres hierzu im Kapitel „Bluetooth -Betrieb“ weiter hinten in dieser Anleitung). ® MOD / • Drücken Sie die Taste (2) kurz, um auf die jeweils nächste Quelle umzuschalten: RADIO >... -
Seite 16: B) Menü-Einstellungen
b) Menü-Einstellungen Um die Menüeinstellungen zu wählen, drücken Sie den Drehregler (10) kurz bzw. lang um die zwei Ebenen des Menüs anzurufen. Die erste Ebene dient zur Einstellung öfter benötigter Funktionen, wohingegen die zweite Ebene nur Funktionen zur Verfügung stellt, die selten benötigt werden. Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers ausgewählt. - Seite 17 • LOC/DX LOC >> Es werden nur Sender mit einer sehr guten Feldstärke empfangen. DX >> Es werden alle Sender empfangen. In Gebieten mit sehr vielen Sendestationen und gutem Radioempfang kann es sinnvoll sein, die Option LOC einzustellen. Hierdurch werden schwache Sender, die nur mit Störungen empfangen werden könnten, beim automatischen Sendersuchlauf übersprungen.
-
Seite 18: Radiobetrieb
Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den UKW RDS Sender mit ausgestrahlt. Sie besitzen mit dem Renkforce Autoradio ein Gerät, das in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten. -
Seite 19: Programm-Typ (Pty)
Programmtyp (PTY) Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen. Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch nicht alle Sender an. - Seite 20 Stationstasten 1-6 (13-18) • Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwählen. • Um einen gerade gehörten Sender abzuspeichern, einfach die gewünschte Taste etwa drei Sekunden drücken. Jeder der drei UKW-Bandbereiche (FM1-3) hat sechs Stationstasten. Es können also insgesamt 18 Stationstasten belegt werden.
- Seite 21 PTY-Suchlauf Der PTY-Suchlauf ist ein Sendersuchlauf, der nur Sender mit einer vorgegebenen Programmtyp-Kennung (PTY) empfängt. • Drücken Sie die Taste PTY/CLK (11) so oft, bis im Display ein Programmtyp aus der folgenden Liste erscheint. • Drücken Sie die Taste PTY/CLK (11) erneut, um zwischen den Programmtypen Musik oder Sprache zu wählen. • Drücken Sie eine der Stationstasten 1-6 (13-18), um den gewünschten Programmtyp zu wählen.
-
Seite 22: D) Cd-Betrieb
d) CD-Betrieb • Legen Sie eine CD (Audio-CD oder MP3-CD) in das CD-Laufwerk ein. • Das Gerät schaltet automatisch auf die CD-Wiedergabe um. Die CD muss immer mit der beschrifteten Seite nach oben eingeschoben werden. Taste • Drücken Sie diese Taste, um eine eingelegte CD auszuwerfen. Taste 1/ (13) • Drücken Sie diese Taste, um die Wiedergabe kurzzeitig zu unterbrechen. -
Seite 23: Abruf Von Informationen Zum Aktuell Gespielten Titel
Taste 4/RDM (16) • Drücken Sie diese Taste, um alle Tracks in zufälliger Reihenfolge abzuspielen. • Um diese Funktion wieder abzuschalten, drücken Sie die Taste erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder in normaler Reihenfolge. Suchfunktion Tracksuche • Drücken Sie die Taste F/PS (8) einmal, um die Tracksuche (TRK SCH) zu aktivieren. • Wählen Sie mit dem Drehregler (10) die gewünschten Tracknummer. -
Seite 24: E) Usb-/Speicherkartenbetrieb
e) USB-/Speicherkartenbetrieb Das Gerät ist mit einer USB-Schnittstelle und einem SD-Speicherkartenleser ausgerüstet. MP3-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden. Verbinden Sie keinen MP3-Player mit der USB-Schnittstelle, wenn er über Batterien betrieben wird. Die Stromversorgung der USB-Schnittstelle kann die eingelegten Batterien laden und somit zu Überhitzung bzw. -
Seite 25: Annahme/Abweisen Eines Eingehenden Telefongesprächs
Pairing • Schalten Sie das Autoradio ein. • Schalten Sie ihr Mobiltelefon ein und aktivieren Sie hier den Bluetooth -Modus (siehe hierzu Anleitung des ® Mobiltelefons). • Aktivieren Sie an Ihrem Mobiltelefon die Suche nach anderen Bluetooth -Geräten im Empfangsbereich. ®... -
Seite 26: Audio-Streaming
Audio-Streaming Audio-Streaming nennt sich die Übertragung von Audiodaten (Musik) per Bluetooth an das Autoradio. ® Wenn Sie ein A2DP-fähiges Mobiltelefon besitzen, können Sie es wie weiter vorne beschrieben durch den Pairing- Vorgang mit dem Autoradio verbinden und eine Audioübertragung aufbauen. • Stellen Sie sicher, dass beide Geräte durch Pairing verbunden wurden. -
Seite 27: Problembehandlung
12. Problembehandlung Mit dem Renkforce Autoradio haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Falls es dennoch zu Problemen und Störungen kommt, können die folgenden Erklärungen bei der Problembehandlung behilflich sein. Keine Wiedergabe, Display und Beleuchtung leuchten nicht: • Kfz-Sicherung defekt. -
Seite 28: Konformitätserklärung (Doc)
13. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein;... -
Seite 29: Technische Daten
15. Technische Daten Betriebsspannung ..........12 V/DC Sicherung ............Kfz-Flachsicherung 10 A Ausgangsleistung ..........4 x 40 W (max.) Lautsprecherimpedanz ........4 - 8 Ohm Empfangsbereich ..........87,5 - 108,0 MHz (Europe) / 87,5 - 107,9 MHz (USA) Stationsspeicher ..........18 (3 x 6) Schnittstellen ............Bluetooth , USB und SD-Card ®... - Seite 116 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2016 by Conrad Electronic SE.
