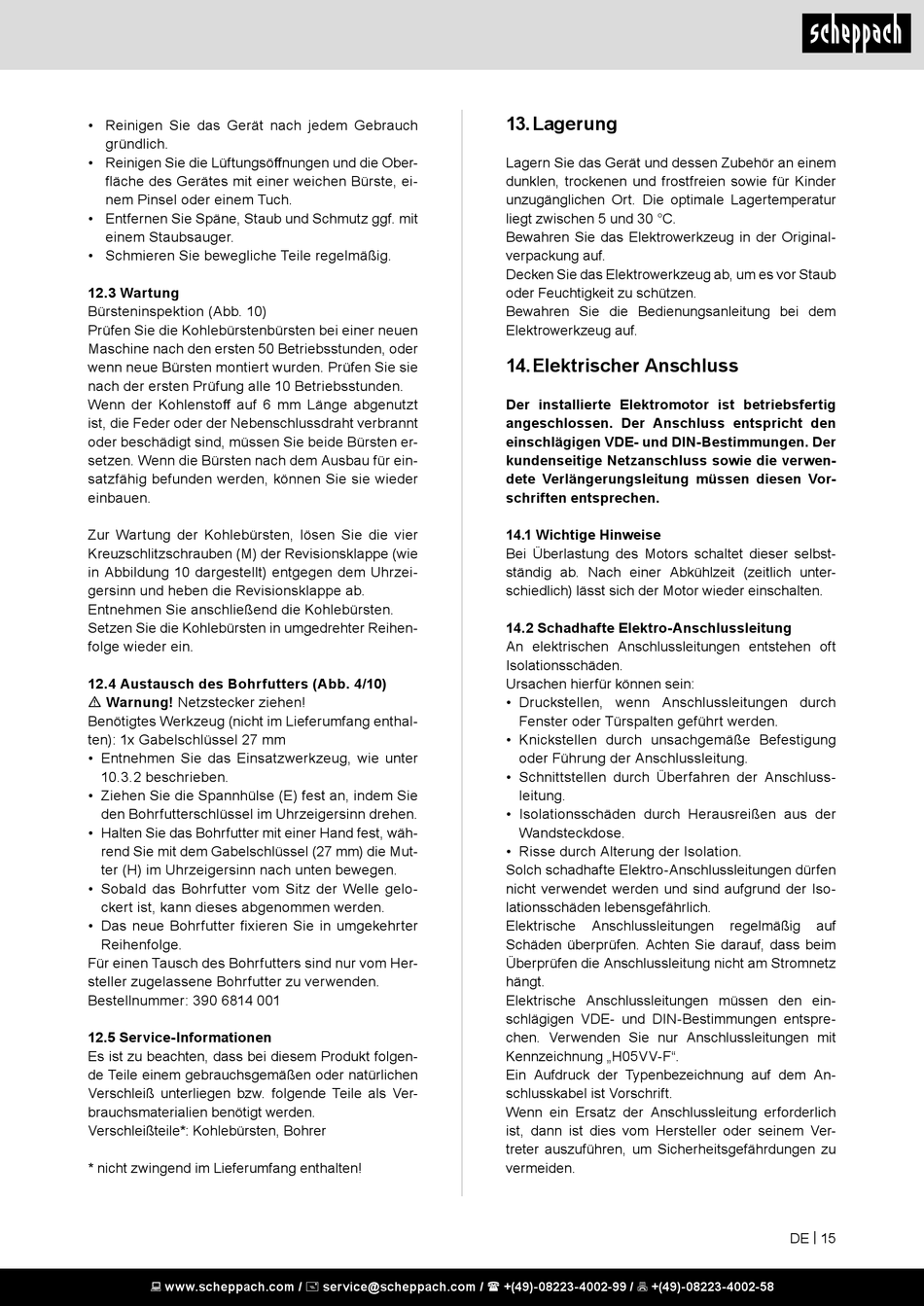

• Reinigen Sie das Gerät nach jedem Gebrauch
gründlich.
• Reinigen Sie die Lüftungsöffnungen und die Ober-
fläche des Gerätes mit einer weichen Bürste, ei-
nem Pinsel oder einem Tuch.
• Entfernen Sie Späne, Staub und Schmutz ggf. mit
einem Staubsauger.
• Schmieren Sie bewegliche Teile regelmäßig.
12.3 Wartung
Bürsteninspektion (Abb. 10)
Prüfen Sie die Kohlebürstenbürsten bei einer neuen
Maschine nach den ersten 50 Betriebsstunden, oder
wenn neue Bürsten montiert wurden. Prüfen Sie sie
nach der ersten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt
ist, die Feder oder der Nebenschlussdraht verbrannt
oder beschädigt sind, müssen Sie beide Bürsten er-
setzen. Wenn die Bürsten nach dem Ausbau für ein-
satzfähig befunden werden, können Sie sie wieder
einbauen.
Zur Wartung der Kohlebürsten, lösen Sie die vier
Kreuzschlitzschrauben (M) der Revisionsklappe (wie
in Abbildung 10 dargestellt) entgegen dem Uhrzei-
gersinn und heben die Revisionsklappe ab.
Entnehmen Sie anschließend die Kohlebürsten.
Setzen Sie die Kohlebürsten in umgedrehter Reihen-
folge wieder ein.
12.4 Austausch des Bohrfutters (Abb. 4/10)
m Warnung! Netzstecker ziehen!
Benötigtes Werkzeug (nicht im Lieferumfang enthal-
ten): 1x Gabelschlüssel 27 mm
• Entnehmen Sie das Einsatzwerkzeug, wie unter
10.3.2 beschrieben.
• Ziehen Sie die Spannhülse (E) fest an, indem Sie
den Bohrfutterschlüssel im Uhrzeigersinn drehen.
• Halten Sie das Bohrfutter mit einer Hand fest, wäh-
rend Sie mit dem Gabelschlüssel (27 mm) die Mut-
ter (H) im Uhrzeigersinn nach unten bewegen.
• Sobald das Bohrfutter vom Sitz der Welle gelo-
ckert ist, kann dieses abgenommen werden.
• Das neue Bohrfutter fixieren Sie in umgekehrter
Reihenfolge.
Für einen Tausch des Bohrfutters sind nur vom Her-
steller zugelassene Bohrfutter zu verwenden.
Bestellnummer: 390 6814 001
12.5 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Bohrer
* nicht zwingend im Lieferumfang enthalten!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 °C.
Bewahren Sie das Elektrowerkzeug in der Original-
verpackung auf.
Decken Sie das Elektrowerkzeug ab, um es vor Staub
oder Feuchtigkeit zu schützen.
Bewahren Sie die Bedienungsanleitung bei dem
Elektrowerkzeug auf.

14. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig

angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.

14.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbst-
ständig ab. Nach einer Abkühlzeit (zeitlich unter-
schiedlich) lässt sich der Motor wieder einschalten.

14.2 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschluss-
leitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung „H05VV-F".
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wenn ein Ersatz der Anschlussleitung erforderlich
ist, dann ist dies vom Hersteller oder seinem Ver-
treter auszuführen, um Sicherheitsgefährdungen zu
vermeiden.
regelmäßig auf
DE | 15
