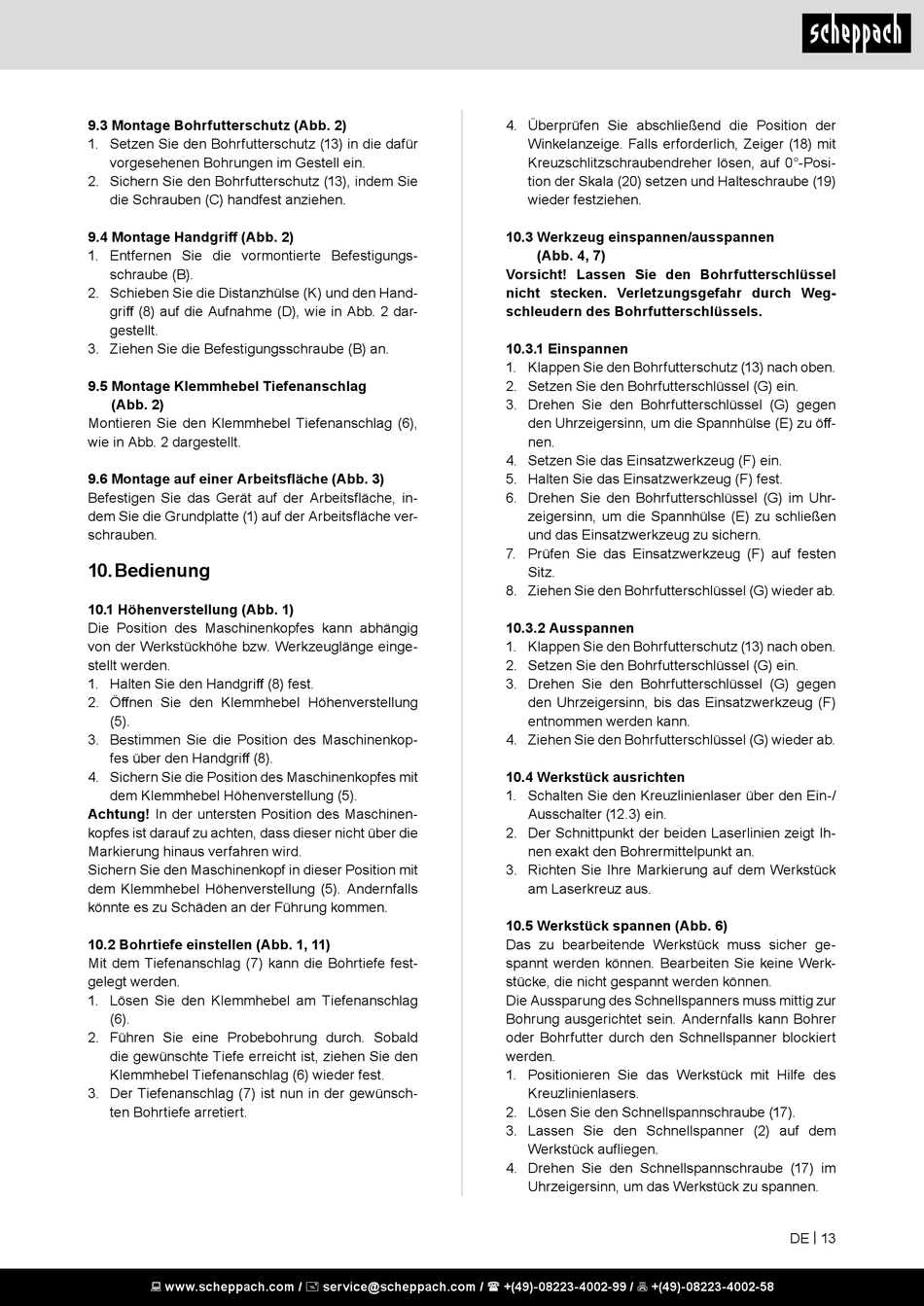

9.3 Montage Bohrfutterschutz (Abb. 2)
1. Setzen Sie den Bohrfutterschutz (13) in die dafür
vorgesehenen Bohrungen im Gestell ein.
2. Sichern Sie den Bohrfutterschutz (13), indem Sie
die Schrauben (C) handfest anziehen.
9.4 Montage Handgriff (Abb. 2)
1. Entfernen Sie die vormontierte Befestigungs-
schraube (B).
2. Schieben Sie die Distanzhülse (K) und den Hand-
griff (8) auf die Aufnahme (D), wie in Abb. 2 dar-
gestellt.
3. Ziehen Sie die Befestigungsschraube (B) an.
9.5 Montage Klemmhebel Tiefenanschlag
(Abb. 2)
Montieren Sie den Klemmhebel Tiefenanschlag (6),
wie in Abb. 2 dargestellt.
9.6 Montage auf einer Arbeitsfläche (Abb. 3)
Befestigen Sie das Gerät auf der Arbeitsfläche, in-
dem Sie die Grundplatte (1) auf der Arbeitsfläche ver-
schrauben.

10. Bedienung

10.1 Höhenverstellung (Abb. 1)
Die Position des Maschinenkopfes kann abhängig
von der Werkstückhöhe bzw. Werkzeuglänge einge-
stellt werden.
1. Halten Sie den Handgriff (8) fest.
2. Öffnen Sie den Klemmhebel Höhenverstellung
(5).
3. Bestimmen Sie die Position des Maschinenkop-
fes über den Handgriff (8).
4. Sichern Sie die Position des Maschinenkopfes mit
dem Klemmhebel Höhenverstellung (5).
Achtung! In der untersten Position des Maschinen-
kopfes ist darauf zu achten, dass dieser nicht über die
Markierung hinaus verfahren wird.
Sichern Sie den Maschinenkopf in dieser Position mit
dem Klemmhebel Höhenverstellung (5). Andernfalls
könnte es zu Schäden an der Führung kommen.
10.2 Bohrtiefe einstellen (Abb. 1, 11)
Mit dem Tiefenanschlag (7) kann die Bohrtiefe fest-
gelegt werden.
1. Lösen Sie den Klemmhebel am Tiefenanschlag
(6).
2. Führen Sie eine Probebohrung durch. Sobald
die gewünschte Tiefe erreicht ist, ziehen Sie den
Klemmhebel Tiefenanschlag (6) wieder fest.
3. Der Tiefenanschlag (7) ist nun in der gewünsch-
ten Bohrtiefe arretiert.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Überprüfen Sie abschließend die Position der
Winkelanzeige. Falls erforderlich, Zeiger (18) mit
Kreuzschlitzschraubendreher lösen, auf 0°-Posi-
tion der Skala (20) setzen und Halteschraube (19)
wieder festziehen.
10.3 Werkzeug einspannen/ausspannen
(Abb. 4, 7)
Vorsicht! Lassen Sie den Bohrfutterschlüssel
nicht stecken. Verletzungsgefahr durch Weg-
schleudern des Bohrfutterschlüssels.
10.3.1 Einspannen
1. Klappen Sie den Bohrfutterschutz (13) nach oben.
2. Setzen Sie den Bohrfutterschlüssel (G) ein.
3. Drehen Sie den Bohrfutterschlüssel (G) gegen
den Uhrzeigersinn, um die Spannhülse (E) zu öff-
nen.
4. Setzen Sie das Einsatzwerkzeug (F) ein.
5. Halten Sie das Einsatzwerkzeug (F) fest.
6. Drehen Sie den Bohrfutterschlüssel (G) im Uhr-
zeigersinn, um die Spannhülse (E) zu schließen
und das Einsatzwerkzeug zu sichern.
7. Prüfen Sie das Einsatzwerkzeug (F) auf festen
Sitz.
8. Ziehen Sie den Bohrfutterschlüssel (G) wieder ab.
10.3.2 Ausspannen
1. Klappen Sie den Bohrfutterschutz (13) nach oben.
2. Setzen Sie den Bohrfutterschlüssel (G) ein.
3. Drehen Sie den Bohrfutterschlüssel (G) gegen
den Uhrzeigersinn, bis das Einsatzwerkzeug (F)
entnommen werden kann.
4. Ziehen Sie den Bohrfutterschlüssel (G) wieder ab.
10.4 Werkstück ausrichten
1. Schalten Sie den Kreuzlinienlaser über den Ein-/
Ausschalter (12.3) ein.
2. Der Schnittpunkt der beiden Laserlinien zeigt Ih-
nen exakt den Bohrermittelpunkt an.
3. Richten Sie Ihre Markierung auf dem Werkstück
am Laserkreuz aus.
10.5 Werkstück spannen (Abb. 6)
Das zu bearbeitende Werkstück muss sicher ge-
spannt werden können. Bearbeiten Sie keine Werk-
stücke, die nicht gespannt werden können.
Die Aussparung des Schnellspanners muss mittig zur
Bohrung ausgerichtet sein. Andernfalls kann Bohrer
oder Bohrfutter durch den Schnellspanner blockiert
werden.
1. Positionieren Sie das Werkstück mit Hilfe des
Kreuzlinienlasers.
2. Lösen Sie den Schnellspannschraube (17).
3. Lassen Sie den Schnellspanner (2) auf dem
Werkstück aufliegen.
4. Drehen Sie den Schnellspannschraube (17) im
Uhrzeigersinn, um das Werkstück zu spannen.
DE | 13
