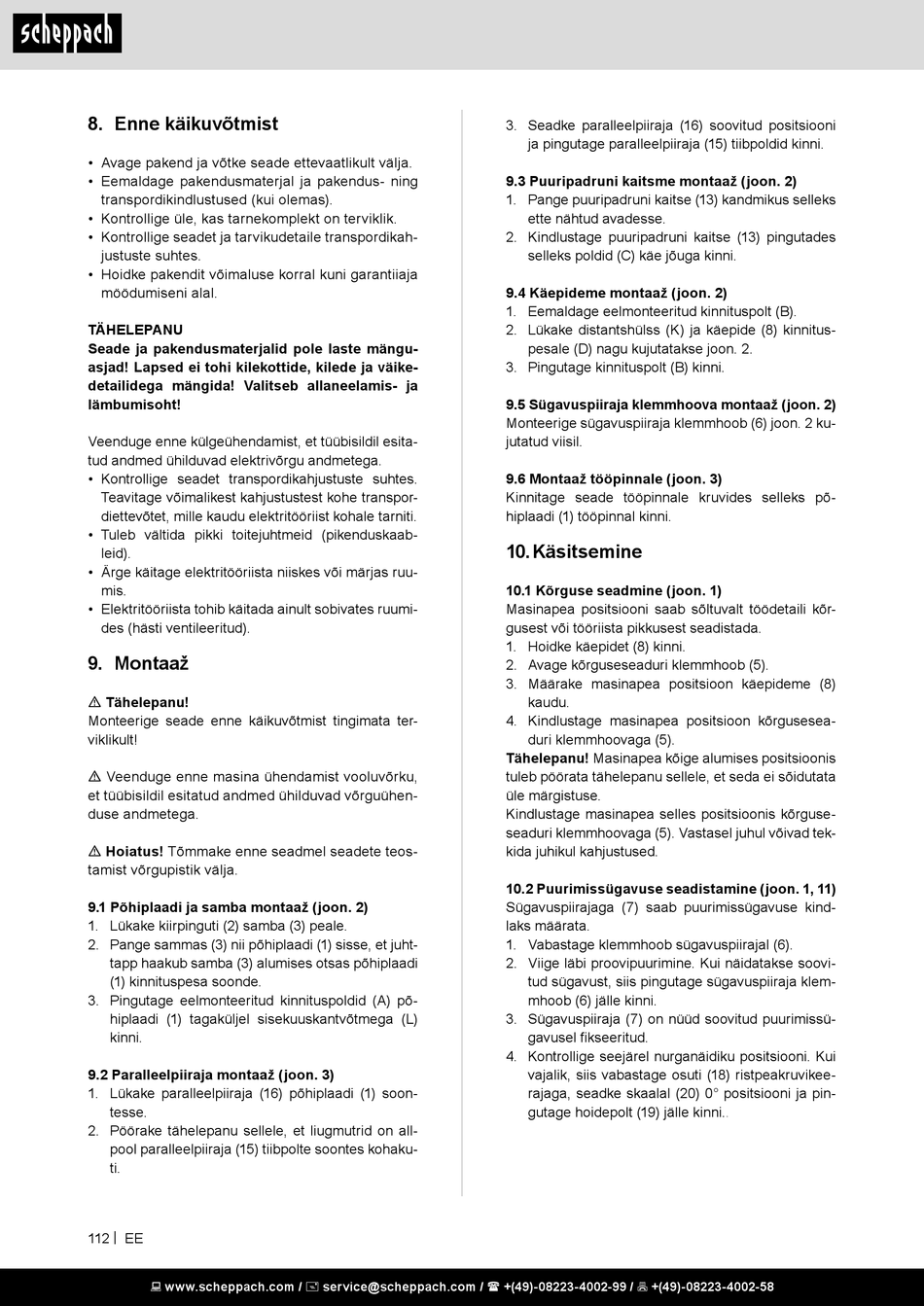

8. Enne käikuvõtmist
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi kilekottide, kilede ja väike-
detailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühilduvad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu elektritööriist kohale tarniti.
• Tuleb vältida pikki toitejuhtmeid (pikenduskaab-
leid).
• Ärge käitage elektritööriista niiskes või märjas ruu-
mis.
• Elektritööriista tohib käitada ainult sobivates ruumi-
des (hästi ventileeritud).
9. Montaaž
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
m Veenduge enne masina ühendamist vooluvõrku,
et tüübisildil esitatud andmed ühilduvad võrguühen-
duse andmetega.
m Hoiatus! Tõmmake enne seadmel seadete teos-
tamist võrgupistik välja.
9.1 Põhiplaadi ja samba montaaž (joon. 2)
1. Lükake kiirpinguti (2) samba (3) peale.
2. Pange sammas (3) nii põhiplaadi (1) sisse, et juht-
tapp haakub samba (3) alumises otsas põhiplaadi
(1) kinnituspesa soonde.
3. Pingutage eelmonteeritud kinnituspoldid (A) põ-
hiplaadi (1) tagaküljel sisekuuskantvõtmega (L)
kinni.
9.2 Paralleelpiiraja montaaž (joon. 3)
1. Lükake paralleelpiiraja (16) põhiplaadi (1) soon-
tesse.
2. Pöörake tähelepanu sellele, et liugmutrid on all-
pool paralleelpiiraja (15) tiibpolte soontes kohaku-
ti.
112 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Seadke paralleelpiiraja (16) soovitud positsiooni
ja pingutage paralleelpiiraja (15) tiibpoldid kinni.
9.3 Puuripadruni kaitsme montaaž (joon. 2)
1. Pange puuripadruni kaitse (13) kandmikus selleks
ette nähtud avadesse.
2. Kindlustage puuripadruni kaitse (13) pingutades
selleks poldid (C) käe jõuga kinni.
9.4 Käepideme montaaž (joon. 2)
1. Eemaldage eelmonteeritud kinnituspolt (B).
2. Lükake distantshülss (K) ja käepide (8) kinnitus-
pesale (D) nagu kujutatakse joon. 2.
3. Pingutage kinnituspolt (B) kinni.
9.5 Sügavuspiiraja klemmhoova montaaž (joon. 2)
Monteerige sügavuspiiraja klemmhoob (6) joon. 2 ku-
jutatud viisil.
9.6 Montaaž tööpinnale (joon. 3)
Kinnitage seade tööpinnale kruvides selleks põ-
hiplaadi (1) tööpinnal kinni.
10. Käsitsemine
10.1 Kõrguse seadmine (joon. 1)
Masinapea positsiooni saab sõltuvalt töödetaili kõr-
gusest või tööriista pikkusest seadistada.
1. Hoidke käepidet (8) kinni.
2. Avage kõrguseseaduri klemmhoob (5).
3. Määrake masinapea positsioon käepideme (8)
kaudu.
4. Kindlustage masinapea positsioon kõrgusesea-
duri klemmhoovaga (5).
Tähelepanu! Masinapea kõige alumises positsioonis
tuleb pöörata tähelepanu sellele, et seda ei sõidutata
üle märgistuse.
Kindlustage masinapea selles positsioonis kõrguse-
seaduri klemmhoovaga (5). Vastasel juhul võivad tek-
kida juhikul kahjustused.
10.2 Puurimissügavuse seadistamine (joon. 1, 11)
Sügavuspiirajaga (7) saab puurimissügavuse kind-
laks määrata.
1. Vabastage klemmhoob sügavuspiirajal (6).
2. Viige läbi proovipuurimine. Kui näidatakse soovi-
tud sügavust, siis pingutage sügavuspiiraja klem-
mhoob (6) jälle kinni.
3. Sügavuspiiraja (7) on nüüd soovitud puurimissü-
gavusel fikseeritud.
4. Kontrollige seejärel nurganäidiku positsiooni. Kui
vajalik, siis vabastage osuti (18) ristpeakruvikee-
rajaga, seadke skaalal (20) 0° positsiooni ja pin-
gutage hoidepolt (19) jälle kinni..
