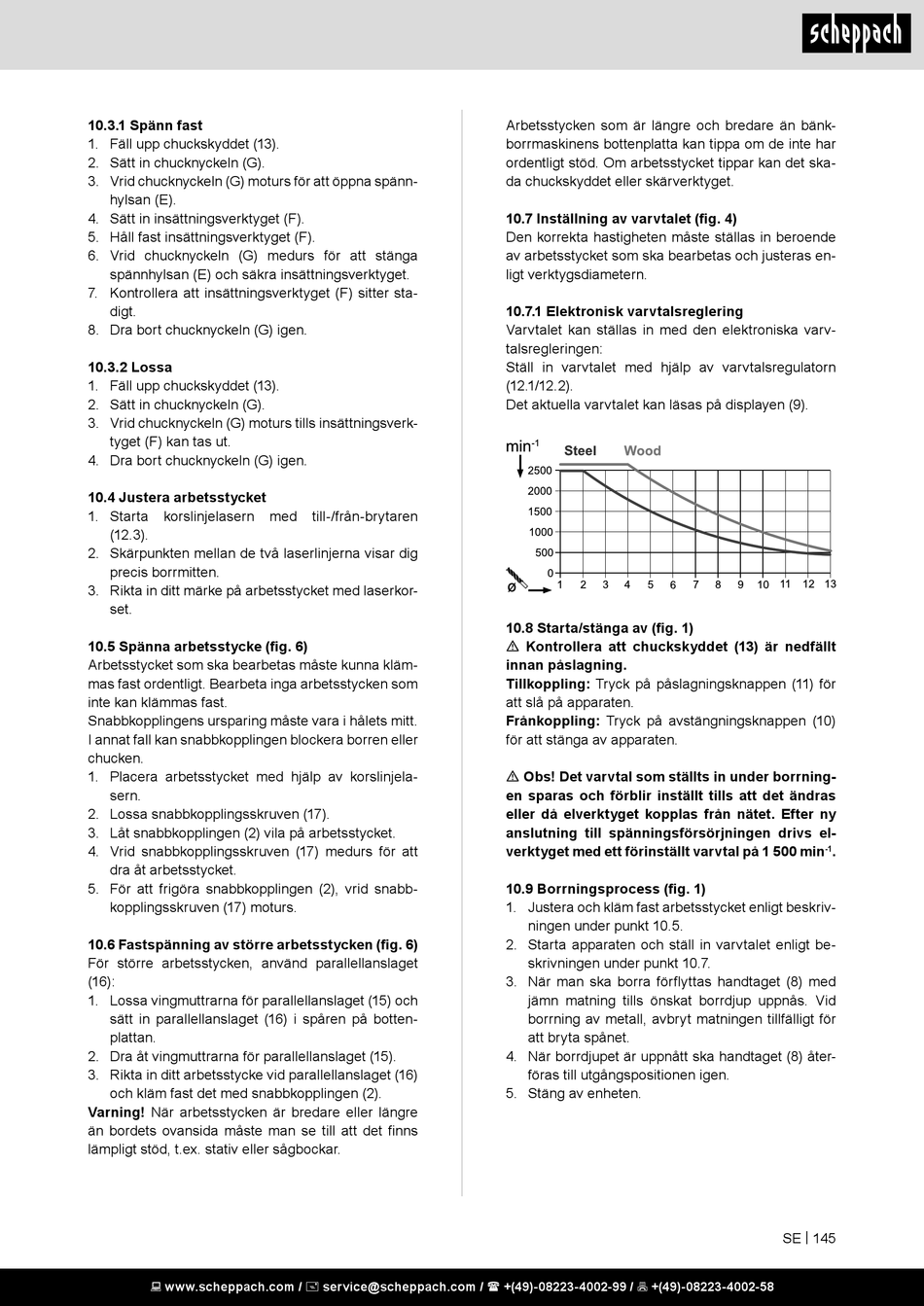

10.3.1 Spänn fast
1. Fäll upp chuckskyddet (13).
2. Sätt in chucknyckeln (G).
3. Vrid chucknyckeln (G) moturs för att öppna spänn-
hylsan (E).
4. Sätt in insättningsverktyget (F).
5. Håll fast insättningsverktyget (F).
6. Vrid chucknyckeln (G) medurs för att stänga
spännhylsan (E) och säkra insättningsverktyget.
7. Kontrollera att insättningsverktyget (F) sitter sta-
digt.
8. Dra bort chucknyckeln (G) igen.
10.3.2 Lossa
1. Fäll upp chuckskyddet (13).
2. Sätt in chucknyckeln (G).
3. Vrid chucknyckeln (G) moturs tills insättningsverk-
tyget (F) kan tas ut.
4. Dra bort chucknyckeln (G) igen.
10.4 Justera arbetsstycket
1. Starta korslinjelasern
(12.3).
2. Skärpunkten mellan de två laserlinjerna visar dig
precis borrmitten.
3. Rikta in ditt märke på arbetsstycket med laserkor-
set.
10.5 Spänna arbetsstycke (fig. 6)
Arbetsstycket som ska bearbetas måste kunna kläm-
mas fast ordentligt. Bearbeta inga arbetsstycken som
inte kan klämmas fast.
Snabbkopplingens ursparing måste vara i hålets mitt.
I annat fall kan snabbkopplingen blockera borren eller
chucken.
1. Placera arbetsstycket med hjälp av korslinjela-
sern.
2. Lossa snabbkopplingsskruven (17).
3. Låt snabbkopplingen (2) vila på arbetsstycket.
4. Vrid snabbkopplingsskruven (17) medurs för att
dra åt arbetsstycket.
5. För att frigöra snabbkopplingen (2), vrid snabb-
kopplingsskruven (17) moturs.
10.6 Fastspänning av större arbetsstycken (fig. 6)
För större arbetsstycken, använd parallellanslaget
(16):
1. Lossa vingmuttrarna för parallellanslaget (15) och
sätt in parallellanslaget (16) i spåren på botten-
plattan.
2. Dra åt vingmuttrarna för parallellanslaget (15).
3. Rikta in ditt arbetsstycke vid parallellanslaget (16)
och kläm fast det med snabbkopplingen (2).
Varning! När arbetsstycken är bredare eller längre
än bordets ovansida måste man se till att det finns
lämpligt stöd, t.ex. stativ eller sågbockar.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
med till-/från-brytaren
Arbetsstycken som är längre och bredare än bänk-
borrmaskinens bottenplatta kan tippa om de inte har
ordentligt stöd. Om arbetsstycket tippar kan det ska-
da chuckskyddet eller skärverktyget.
10.7 Inställning av varvtalet (fig. 4)
Den korrekta hastigheten måste ställas in beroende
av arbetsstycket som ska bearbetas och justeras en-
ligt verktygsdiametern.
10.7.1 Elektronisk varvtalsreglering
Varvtalet kan ställas in med den elektroniska varv-
talsregleringen:
Ställ in varvtalet med hjälp av varvtalsregulatorn
(12.1/12.2).
Det aktuella varvtalet kan läsas på displayen (9).
10.8 Starta/stänga av (fig. 1)
m Kontrollera att chuckskyddet (13) är nedfällt
innan påslagning.
Tillkoppling: Tryck på påslagningsknappen (11) för
att slå på apparaten.
Frånkoppling: Tryck på avstängningsknappen (10)
för att stänga av apparaten.
m Obs! Det varvtal som ställts in under borrning-
en sparas och förblir inställt tills att det ändras
eller då elverktyget kopplas från nätet. Efter ny
anslutning till spänningsförsörjningen drivs el-
verktyget med ett förinställt varvtal på 1 500 min
10.9 Borrningsprocess (fig. 1)
1. Justera och kläm fast arbetsstycket enligt beskriv-
ningen under punkt 10.5.
2. Starta apparaten och ställ in varvtalet enligt be-
skrivningen under punkt 10.7.
3. När man ska borra förflyttas handtaget (8) med
jämn matning tills önskat borrdjup uppnås. Vid
borrning av metall, avbryt matningen tillfälligt för
att bryta spånet.
4. När borrdjupet är uppnått ska handtaget (8) åter-
föras till utgångspositionen igen.
5. Stäng av enheten.
