Motor(typ)-spezifische Einstellungen Pistolenhandstück GD684
Für das Pistolenhandstück sind folgende Einstellungen möglich:
• Brems- und Beschleunigungsrampen
• Oszillierender bzw. Gewindeschneid-Betrieb "Ja/Nein"
• Drehwinkel im oszillierenden bzw. Gewindeschneid-Betrieb
Bedientaste "Motor" (Motortyp GD684) im Menü "Information/Einstel-
lung" betätigen.

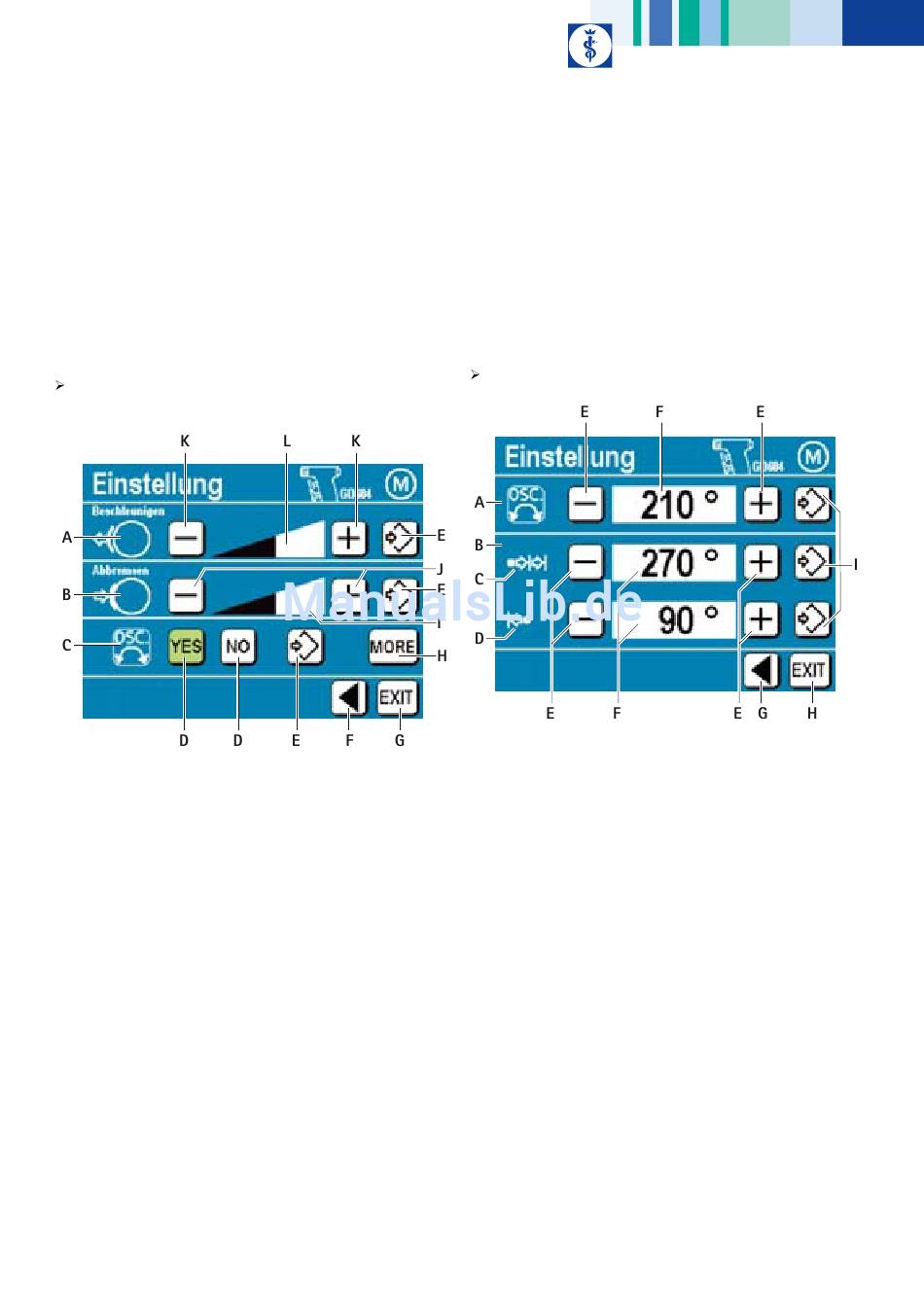

Abb. 42
Legende
A Symbol für Beschleunigungsrampe
B Symbol für Bremsrampe
C Symbol für Oszillierender bzw. Gewindeschneid-Betrieb
D Bedientasten für oszillierender Betrieb "YES" und "NO":
Bei "YES" erscheint die Bedientaste "MORE")
Wird "YES" gewählt und mit Bedientaste E gespeichert erscheint nach
dem Verlassen des Instruction-Menüs bei angeschlossenem Pistolen-
handstück das Symbol "Oszillierender bzw. Gewindeschneid-Betrieb"
im Motorbedienfeld
E Bedientaste "Einstellung speichern":
Bei einer Änderung der Einstellung wird die Bedientaste "Einstellung
speichern" automatisch grün hinterlegt. Durch Betätigen dieser Taste
wird die Änderung gespeichert, die Bedientaste ist danach weiß hin-
terlegt.
F Bedientaste "zur höheren Menü-Ebene wechseln":
(ins Untermenü Motor(typ)-spezifische Einstellungen)
G Bedientaste "EXIT":
Instruction-Menü verlassen
H Bedientaste "MORE":
Aufrufen des Untermenüs Einstellen Drehwinkel im oszillierenden
bzw. Gewindeschneid-Betrieb
I Qualitative Balkenanzeige der einzustellenden Bremsrampe
J Bedientasten zur Veränderung der Bremsrampe
K Bedientasten zur Veränderung der Beschleunigungsrampe
L Qualitative Balkenanzeige der einzustellenden Beschleunigungsrampe
Drehwinkel im oszillierenden bzw. Gewindeschneid-Betrieb einstellen:
Bedientaste "MORE" betätigen.
Abb. 43
Legende
A Symbol für Einstellungen oszillierender Betrieb:
Drehwinkel für den oszillierenden Betrieb ändern.
B Feld Einstellungen Gewindeschneid-Betrieb
hier kann der Drehwinkel für den Gewindeschneid-Betrieb geändert
werden. Winkeländerung der Rechtsdrehung (vorwärts) und Winke-
länderung der Linksdrehung (rückwärts).
C Symbol für Rechtsdrehung
D Symbol für Linksdrehung
E Bedientasten zur Veränderung des Drehwinkels
F Anzeige des einzustellenden Drehwinkels
G Bedientaste "zur höheren Menü-Ebene wechseln":
(ins Untermenü Motor(typ)-spezifische Einstellungen/Motor GD684/
Einstellen der Brems- und Beschleunigungsrampen, Oszillierender
bzw. Gewindeschneid-Betrieb Ja/Nein)
H Bedientaste "EXIT":
Instruction-Menü verlassen
I Bedientaste "Einstellung speichern":
Bei einer Änderung der Einstellung wird die Bedientaste "Einstellung
speichern" automatisch grün hinterlegt. Durch Betätigen dieser Taste
wird die Änderung gespeichert, die Bedientaste ist danach weiß hin-
terlegt.
