Aesculap Power Systems
microspeed® uni-Motorensystem
4. Arbeiten mit dem microspeed® uni-
Motorensystem
Gefahr von Infektionen und Kontaminationen!
Vor Inbetriebnahme Motoren, Motorkabel, Schlauch-
garnitur, Handstück und Werkzeug steril aufbereiten.
WARNUNG
Sicherstellen, dass bei Sterilprodukten die Sterilverpa-
ckung nicht beschädigt ist.
Verletzungsgefahr durch unbeabsichtigte Betätigung des
Motors!
Motoren, mit denen nicht aktiv gearbeitet wird, gegen
WARNUNG
unbeabsichtigte Betätigung durch Fuß- oder Hand-
steuerung sichern.

4.1 Bereitstellen

4.1.1 Zubehör anschließen
Hinweis
Die Gebrauchsanweisungen des Zubehörs einhalten!
Hinweis
micro-Line Bohrpistole (GB200) und Arthroskopie-Handstück (GB801) dür-
fen nicht verwendet werden.
Zubehörkombinationen, die nicht in der Gebrauchsanweisung erwähnt
sind, dürfen nur verwendet werden, wenn sie ausdrücklich für die vorge-
sehene Anwendung bestimmt sind. Leistungsmerkmale sowie Sicherheits-
anforderungen dürfen nicht nachteilig beeinflusst werden.
Entsprechend der Ausführung der Motoren können alle im Programm be-
findlichen Handstücke und Werkzeuge über die drei Standard-Aesculap-
Kupplungssysteme Hi-Line (bzw. Hi-Line XS), micro-Line (Handstücke zum
Bohren, Fräsen, Sägen und Schneiden mit Intra-Kupplungssystem gemäß
DIN 13940 bzw. ISO 3964) und mini-Line verwendet werden.
Weiteres Zubehör, siehe Kapitel Zubehör/Ersatzteile sowie Prospekt
Nr. O22711 Aesculap Power Systems.
68
4.1.2 Fußsteuerung an die Steuereinheit anschließen
Hinweis
Nur bei Verwendung des Motorkabels für Fußsteuerung GD672 bzw. des
Shaverhandstücks GD682 erforderlich.
Bei Verwendung des Motorkabels mit Handsteuerung GD673 und/oder des
Pistolenhandstücks GD684 ist ein Arbeiten mit der Fußsteuerung nicht
möglich.
A C 14
C

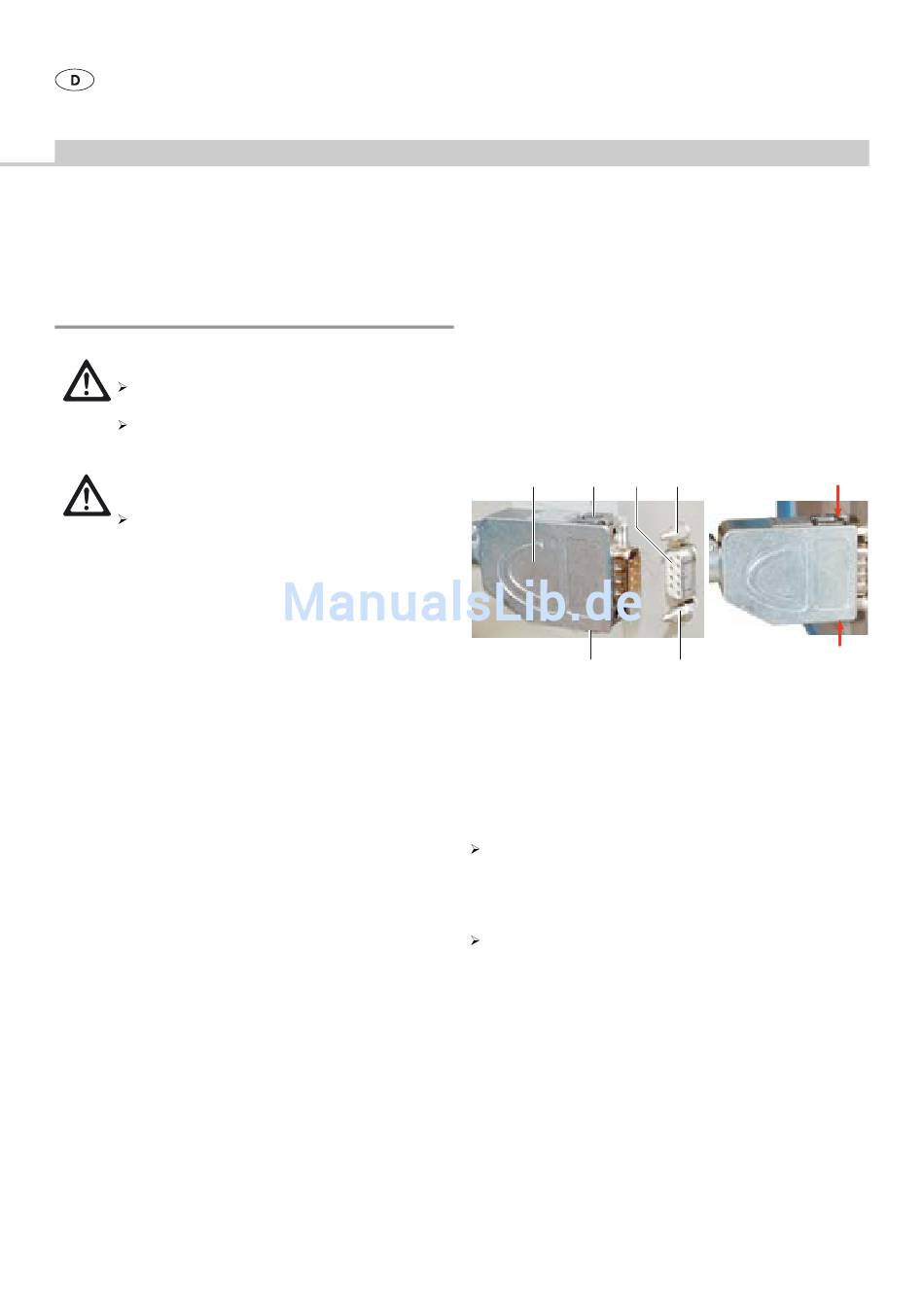

Abb. 11
Legende
A Stecker der Fußsteuerung
B Verriegelungsbolzen
C Verriegelungsclips
D Pfeile
14 Anschlussbuchse für Fußsteuerung
Fußsteuerung an die Steuereinheit 1 anschließen:
Stecker der Fußsteuerung A bis zum Anschlag auf die Anschlussbuchse
für Fußsteuerung 14 (Geräterückseite) stecken.
Die Verriegelungsclips C rasten hörbar in die Verriegelungsbolzen B ein,
siehe Abb. 11.
Fußsteuerung von der Steuereinheit 1 entfernen:
Verriegelungsclips C gleichzeitig zusammendrücken (siehe Pfeile D)
und Stecker A abziehen.
B D
D
B
